硬件基础——晶振（复试被问到）

1.什么是晶振

        石英晶体振荡器，是芯片的心脏，主要用于提供给芯片稳定、精确的时钟频率信号。其主要利用石英晶体的压电效应，从而实现振荡。

        一般晶振会在芯片的旁边，不能远离晶振，因为振荡时会受外界电磁干扰的影响。

        我们一般开始学51单片机时，必带晶振的电路，常用11.0592MHz，其晶振的机器周期大约是 ( 11.3 ) 微秒。

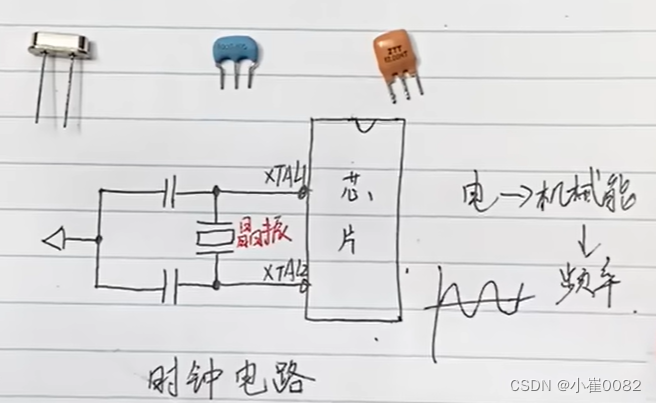

        上图的无源晶振产生脉冲信号：利用芯片给XTAL1引脚供电，把电能转为机械能（晶振里面的石英晶体振荡产生机械能），输出频率信号经由XTAL2,输出一个振荡脉冲信号给芯片。

        关于波形，无源晶振是正弦波的，有源晶振是方波。

        图片左边的是金属晶振，右边两个是陶瓷晶振，还有一些是玻璃封装的和塑料封装的。

        思考一下，有没有芯片用不到晶振呢？

        有的，例如电磁炉里的一个主板，里面没有晶振，而是通过RC振荡产生频率信号，类似锯齿波。再经过里面的一个电路，产生PWM（脉冲宽度调制）脉冲。

        （这里可以了解一下PWM产生的过程）

        还有STC89C52RC单片机部分程序和某些应用场景也可以不外接晶振。

2.两脚晶振和三脚晶振的区别：

        先说一下晶振的时钟电路，如两脚晶振的电路，外接两个陶瓷电容，从而连接起来接地，产生最简单的时钟电路。

        而对于三脚晶振，其实集成或者封装了两个电容（一般为20-30pf）在里面，如上图的左半部分。

3.如何测量晶振的好坏？

分两点：①在路测量（推荐）；②不在路测量

        PS：在路测量是通过万用表检测电子元件各引脚在路（元件在电路中）直流电阻、对地交直流电压以及总工作电流的检测方法。

        在路测量可以利用压差测量，或者利用示波器测量。
