硬件基础之集成运放

一、技术理论

1.集成电路

        集成电路是采用专门的制造工艺,在半导体单晶硅上,把晶体管、场效应管、二极管、电阻和电容等元器件以及它们之间的连线所组成的电路制作在一起,使其具有特定功能的芯片。

2.集成运放

        集成运放,全称集成运算放大器,是具有超高放大倍数(可达10^{5}甚至10^{6})的集成电路。常用于各种模拟信号的运算(如比例、求和、求差、积分、微分等)。

3.集成运放构成

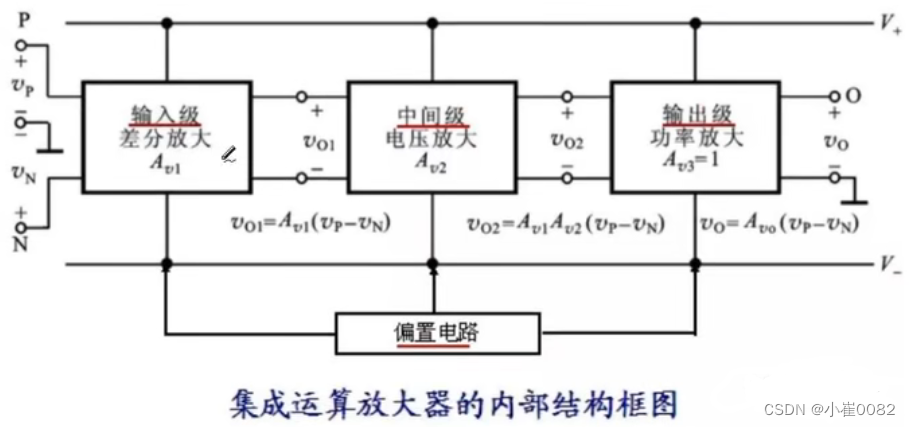

        如下图,集成运放由输入级、中间级、输出级和偏置电路四部分构成。

①输入级

        输入级又称前置级,通常是一个双端输入高性能差分放大电路。一般要求输入阻抗高差模放大倍数大,抑制共模信号能力强,静态电流小,对整个集成运放的性能参数至关重要。

②中间级

        中间级是集成运放的主放大器,其作用是使集成运放具有较强的放大能力,多采用共射(晶体管)(或共源(MOS管))放大电路,其电压放大倍数可达几千倍。

③输出级

        输出级具有输出电压线性范围宽、输出阻抗小(即带载能力强)、非线性失真小等特点,通常采用互补输出电路。

④偏置电路

        偏置电路用于设置集成运放各级放大电路的静态工作点

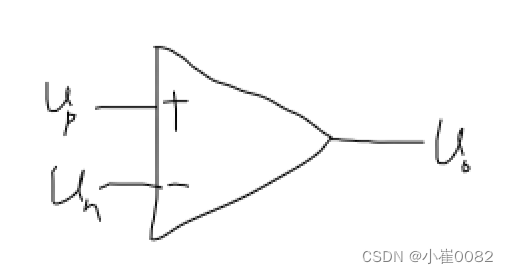

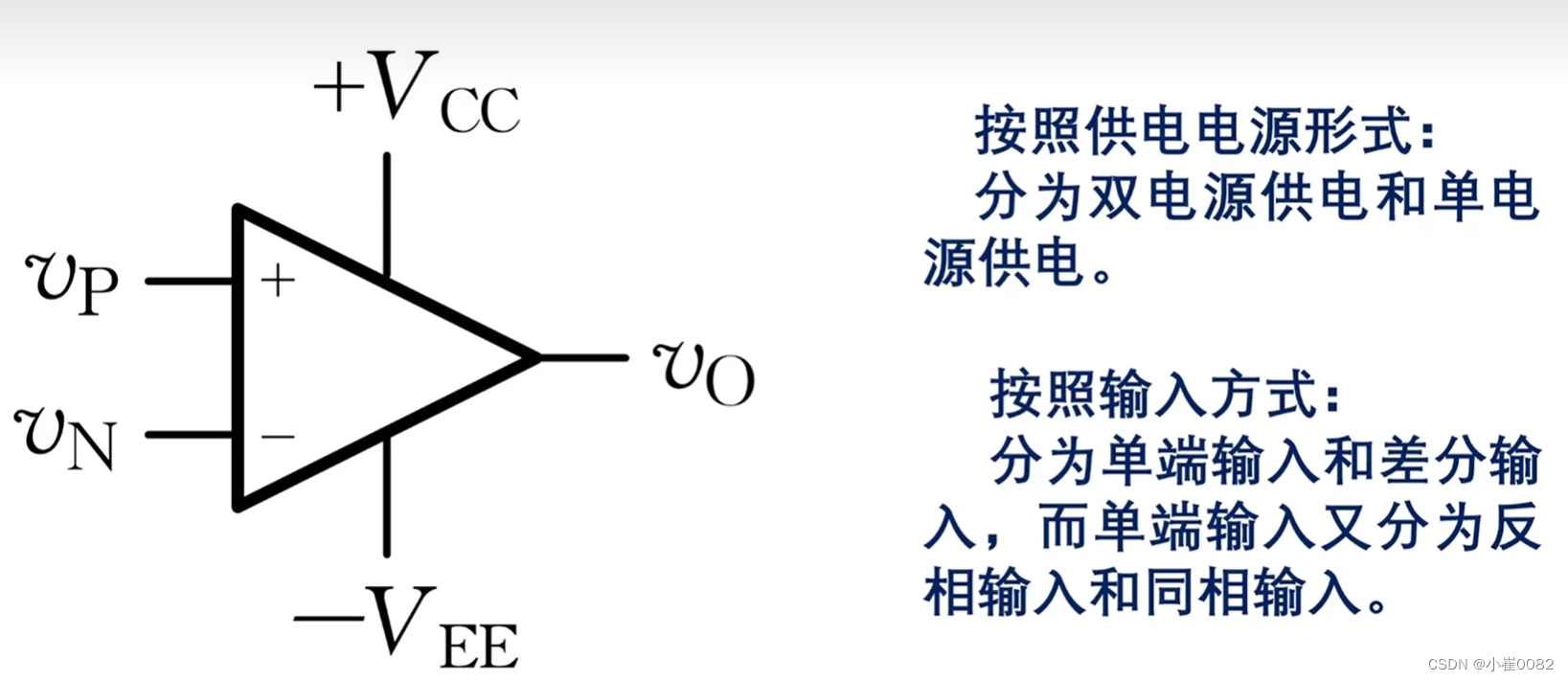

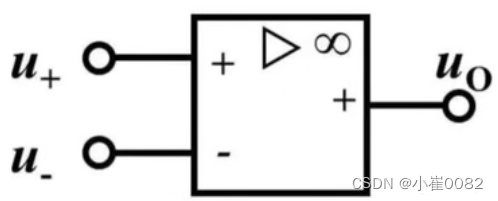

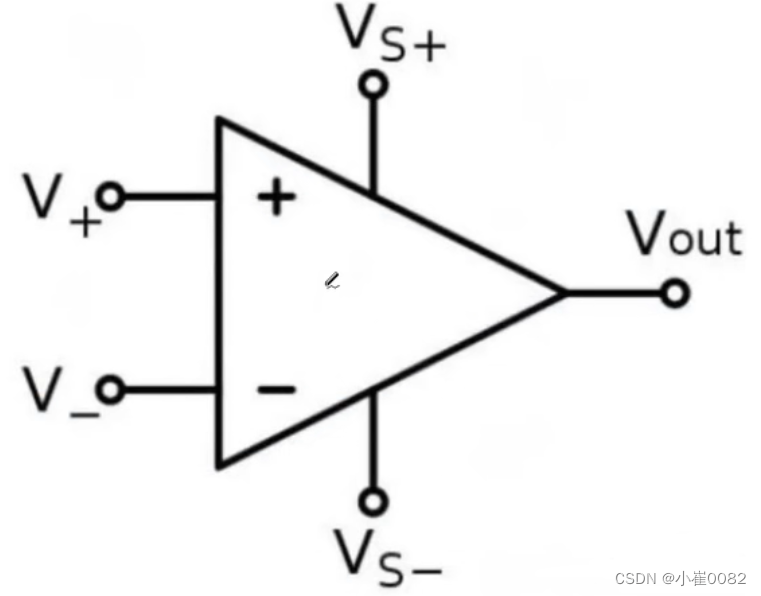

4.集成运放符号

5.集成运放特点

开环差模放大倍数(增益)超级大

②差模输入电阻超级大

③输出电阻超级小

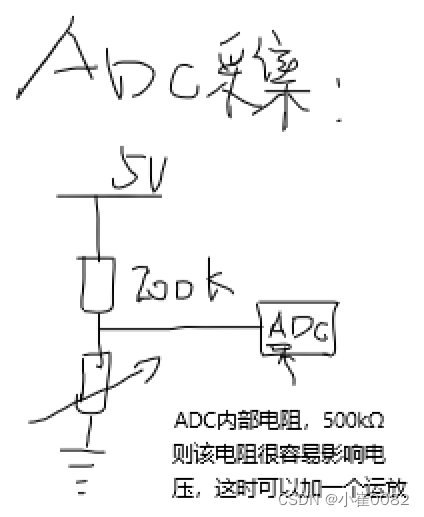

6.集成运放用途

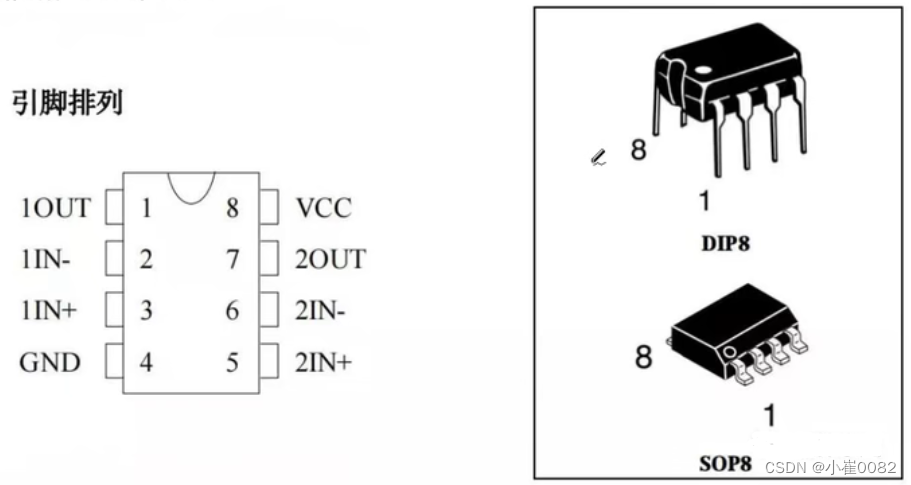

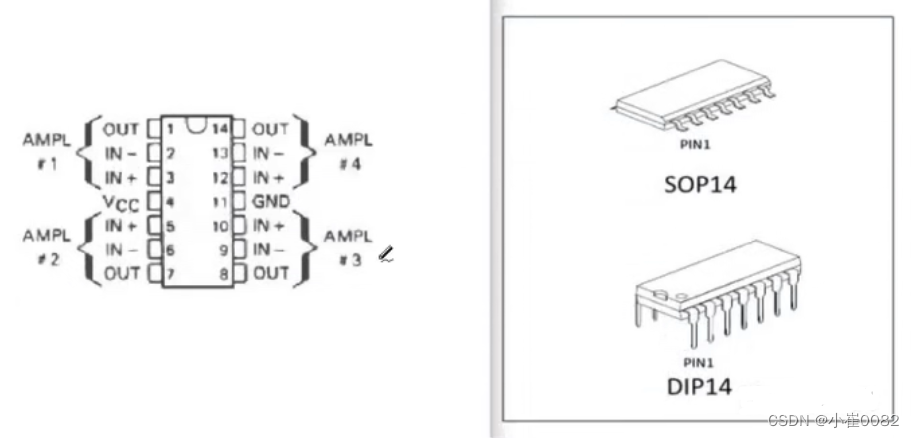

7.集成运放常用封装

双路运放 - SOP8,DIP - 8

四路运放 - SOP14,DIP - 14



二、工作原理

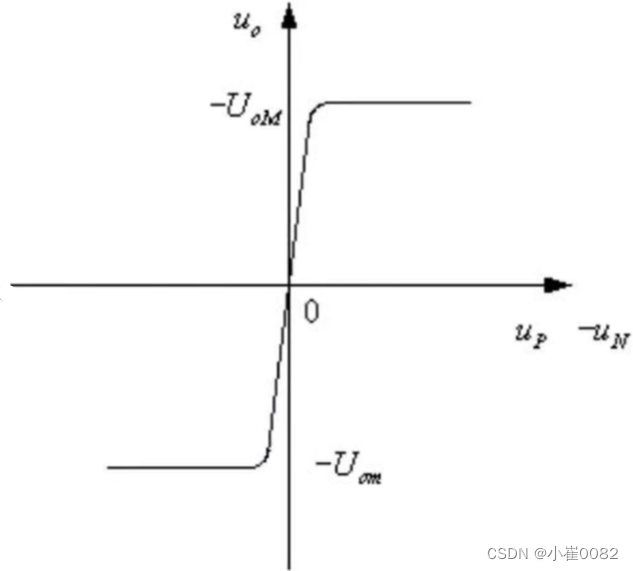

1.电压传输特性

        集成运放的输出电压 U_{o} 与输入电压(同相输入端与反相输入端的电位差)(U_{p}-U_{n})之间的关系曲线称为电压传输特性,即:

U_{o}=f(U_{p}-U_{n})

        对于正、负两路供电的集成运放,曲线如下:(双电源,单电源只有正半)

曲线分析:

        线性区

U_{o}=A_{od}*(U_{p}-U_{n}),其中 A_{od} 为差模开环放大倍数,非常高,可达几十万倍,因此,集成运放的线性区非常窄。

        非线性区

输出电压要么U_{om},要么-U_{om},达到饱和,一般用于比较器。

2.“虚短”与“虚断”

虚短

对于理想运放,当工作在线性区时,U_{o}=A_{od}*(U_{p}-U_{n})A_{od}无穷大,得出:

U_{p}-U_{n}=\frac{U_{o}}{A_{od}}=0 ,得出:

U_{p}=U_{n},即输入端“虚短”。

虚断

 对于理想运放,输入电压 R_{i} 无穷大,U_{p}-U_{n} = 0,得出:

I_{p}=I_{n}=\frac{U_{p}-U_{n}}{R_{i}}=0 ,即输入端“虚断”。

        利用“虚短”和“虚断”,计算出集成运算电路输出电压与输入电压的公式。

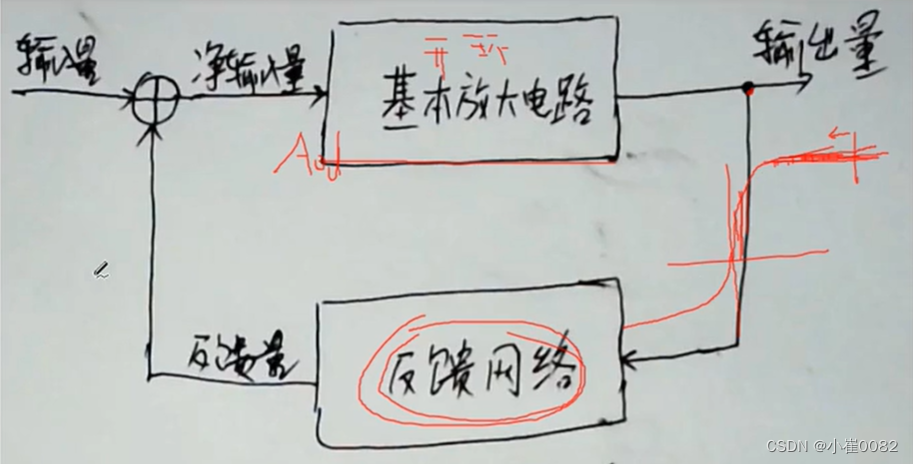

3.负反馈

        从集成运放的电压传输特性可知,开环应用时,由于放大倍数A_{od} 很大,导致线性区非常窄,无法应用到运算电路中,比如:

A_{od}=1000000,供电电压正负10V,只有当\left | U_{p}-U_{n} \right |<10uV时,电路才工作在线性区,而输入电压纹波,温度影响等都会超过10uV,电路无法使用。

        所以为了解决上述问题,引入了负反馈,将输出电路的一部分或全部通过一定的电路形式返回到输入端,达到改善电路性能,稳定放大倍数的目的。

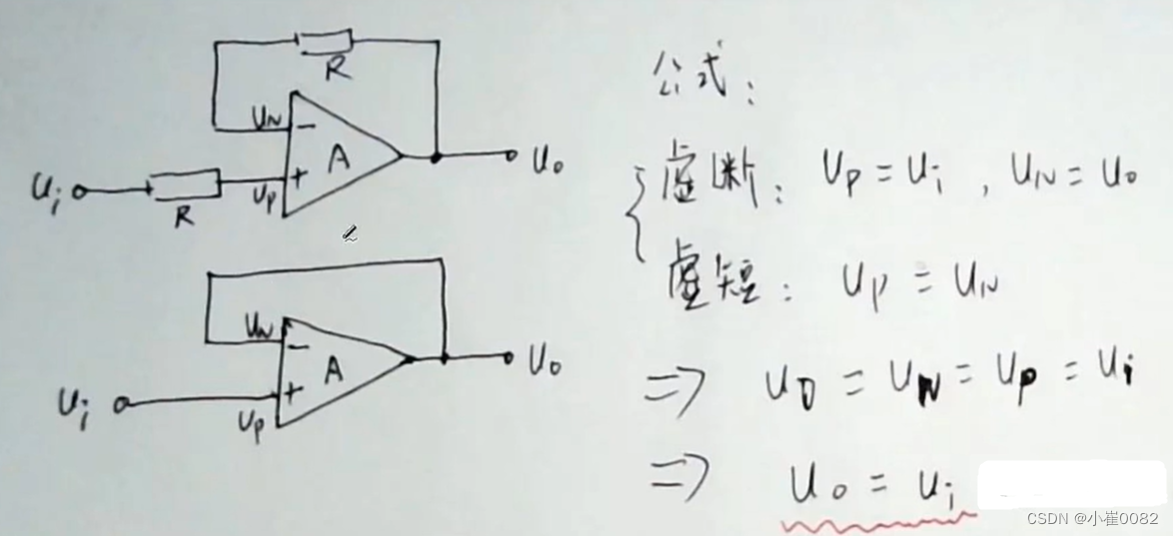

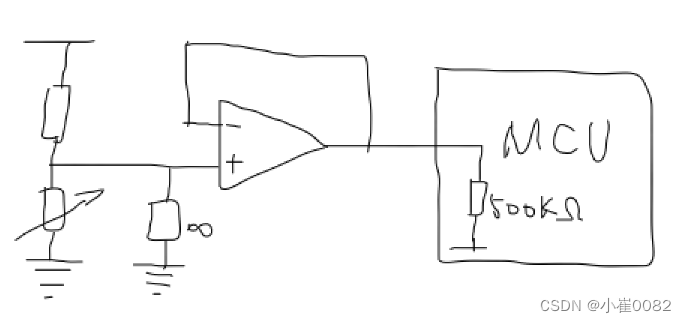

三、电压跟随器

 1.理论分析图

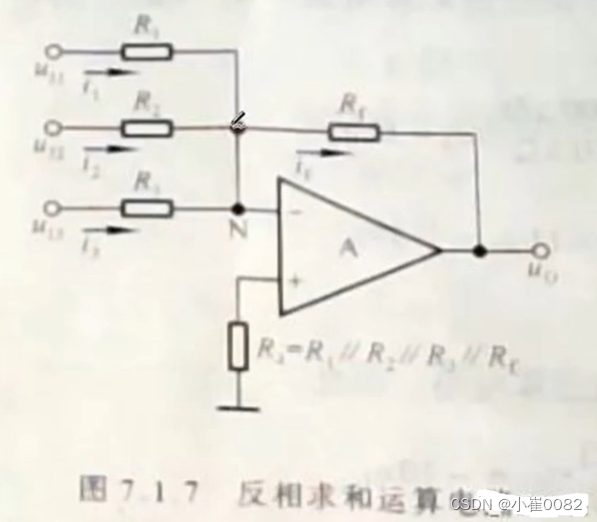

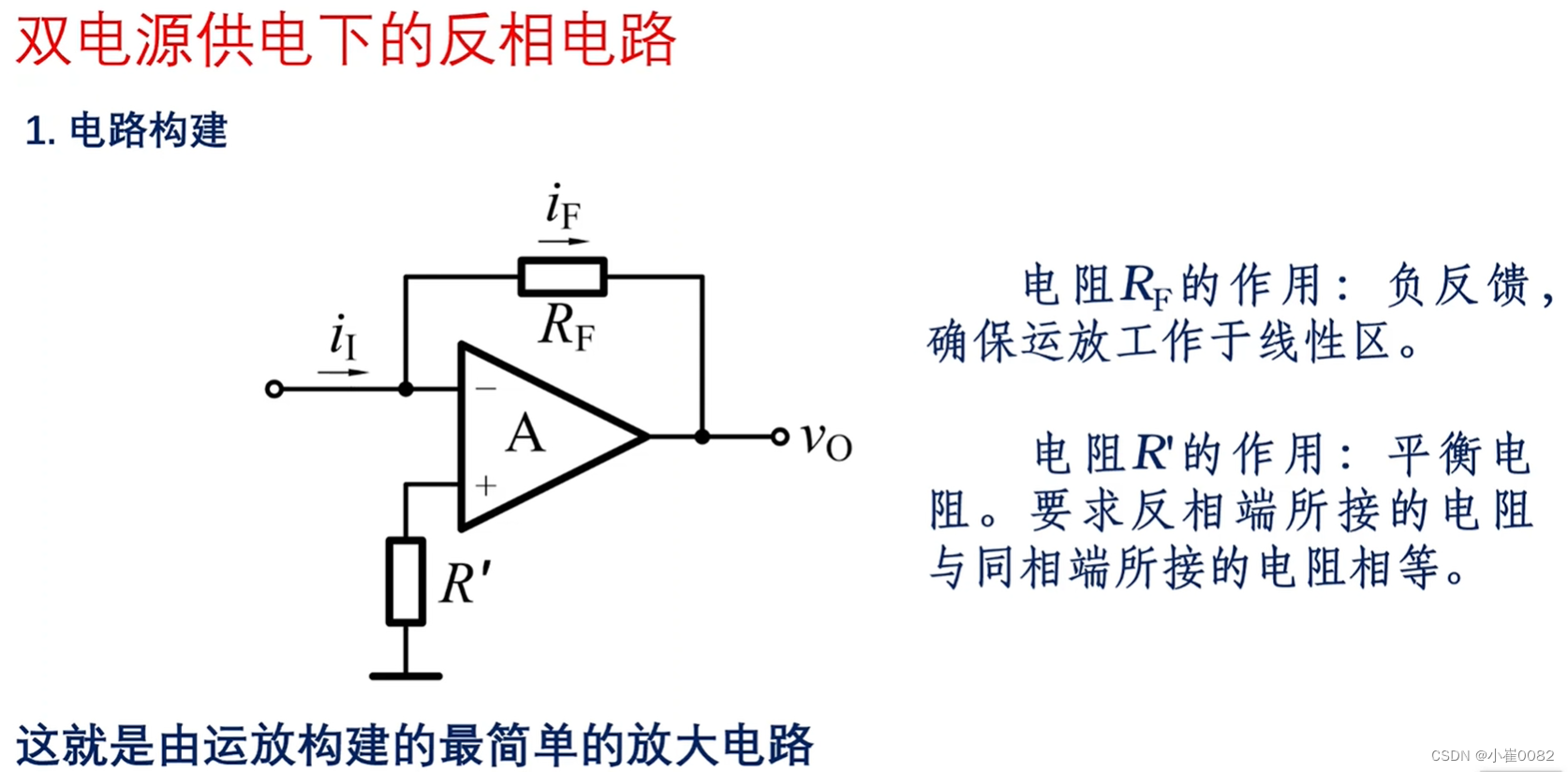

四、反向求和运算电路

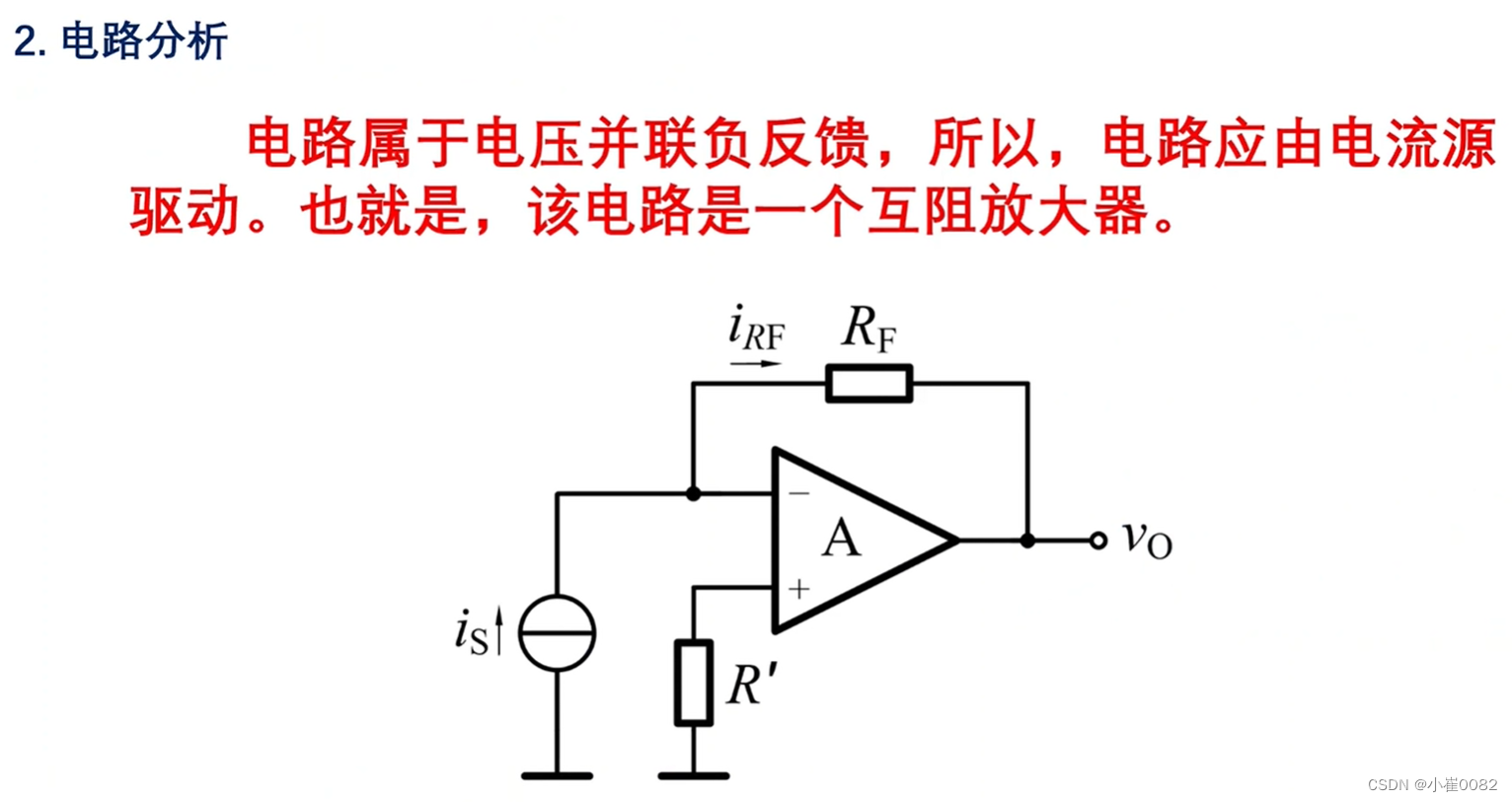

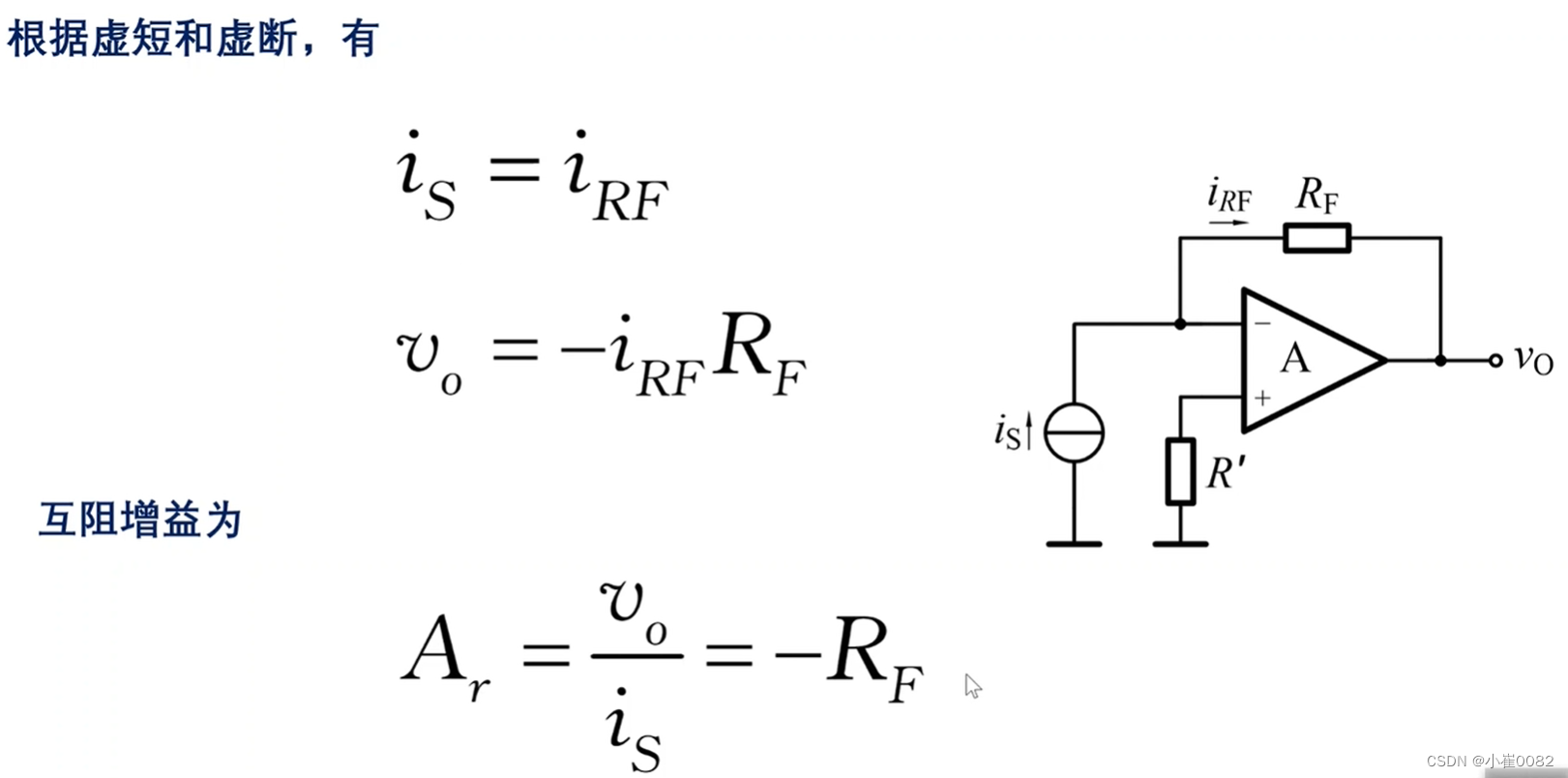

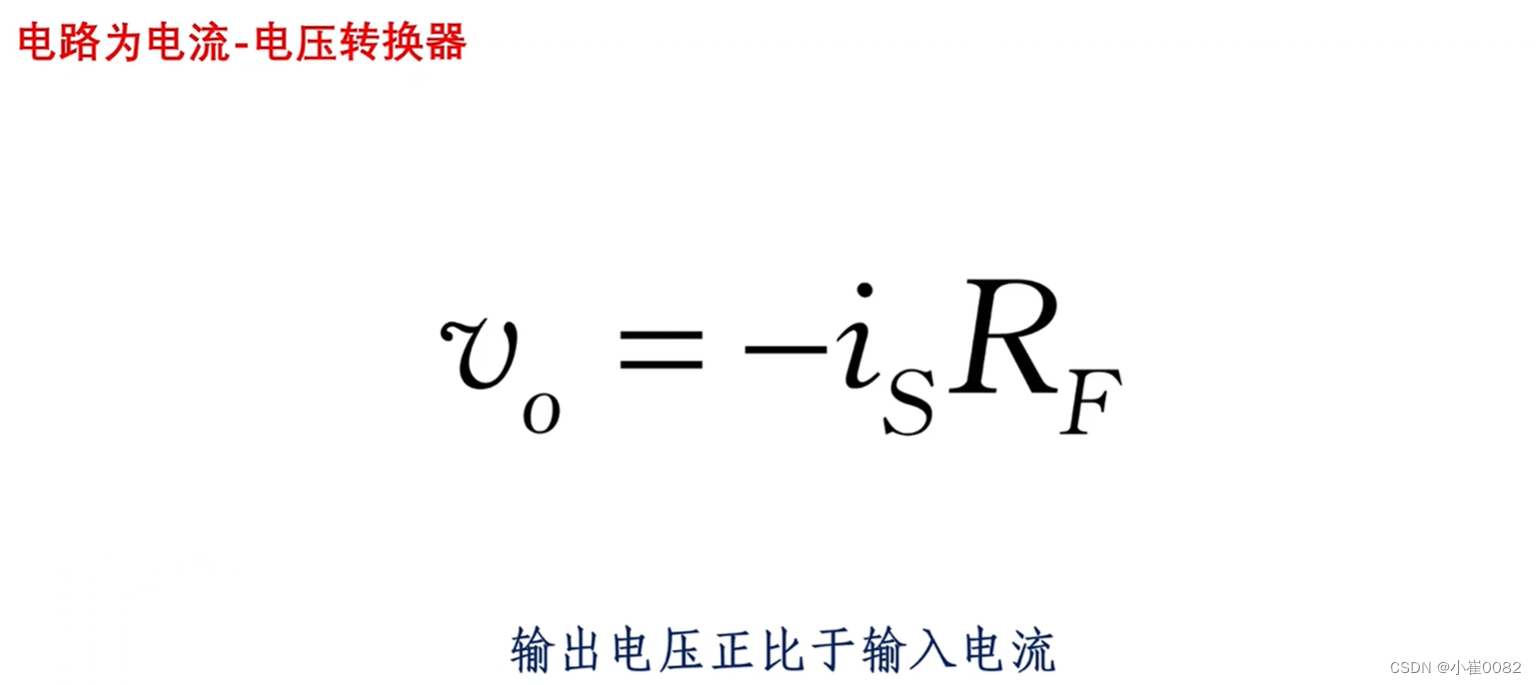

五、I-V转换电路
