浅谈EMC测试

        EMC测试又叫做电磁兼容（Electro Magnetic Compatibility ，EMC），指的是对电子产品在电磁场方面干扰大小（Electro Magnetic Interfence,EMI）和抗干扰能力（Electro Magnetic Susceptibility,EMS）的综合评定，是产品质量重要的指标之一，EMC 主要是为了保障电子产品的正常工作为目的，是为了研究电子产品发射出的噪声对其他电子产品的影响，或者不受其它电子产品的影响。

        EMC是一种现象，产生这种现象就需要三种条件：

        1.干扰源；

        2.需要有一定的耦合路径；

        3.敏感设备

EMC：指电子设备产生的电磁能量，既不对其他电子设备产生干扰，也不受其他电子设备的电磁能量干扰的能力。

EMI：电磁干扰，是指电子设备通过电磁波对其他电子设备产生干扰的现象

        防止干扰别人，所以可作为干扰源

        CE：传导干扰，传导发射(Conducted Emission)测试也被称为传导骚扰 （频率范围：150k~108MHz）

                补充：赫兹(国际单位制中频率单位)_360百科 (so.com)

        RE：辐射干扰，辐射发射(Radiated Emission)测试是测量EUT通过空间传播的辐射骚扰场强。（频率范围：100k~2.7GHz）

EMS：电磁抗干扰（电磁敏感度），是指由于电子设备受到外界的电磁能量造成自身性能下降的容易程度

        防止别人干扰自己，所以可作为敏感设备

        CS:传导抗扰

        RS:辐射抗扰

        所以总结一下，EMC就像是一个进可攻退可守的大BOSS，而EMI是它的“矛”，增加攻击力；EMS是它的“盾”，增加防御力。

打静电：

        ESD：静电抗干扰度测试

        ESD（Electro-Static discharge）的意思是“静电释放”。国际上习惯将用于静电防护的器材统称为ESD，中文名称为静电阻抗器。

        设备：静电枪，这里需要掌握一些测试手法和测试技巧

        容易踩坑点：静电枪的方向性和角度会影响测试的结果，所以静电枪和被测设备垂直打是最好的。

        三个等级：

        class A：不允许有功能性异常（最低标准，国标），接触±4kV，空气±8kV

        class B：对该被测设备干扰结束后，它能自动恢复正常，解除±6kV，空气±10kV

        class C：允许有功能性异常，需要人工恢复，接触±8kV，空气±12kV

ESD有三大杀手锏：

        1.磁珠

        磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。 磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。

        2.电感

        3.TVS（等级最高，精度也最高，用的也最多，效果也是最好的，所以整改电路时优先选择TVS）

        瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。

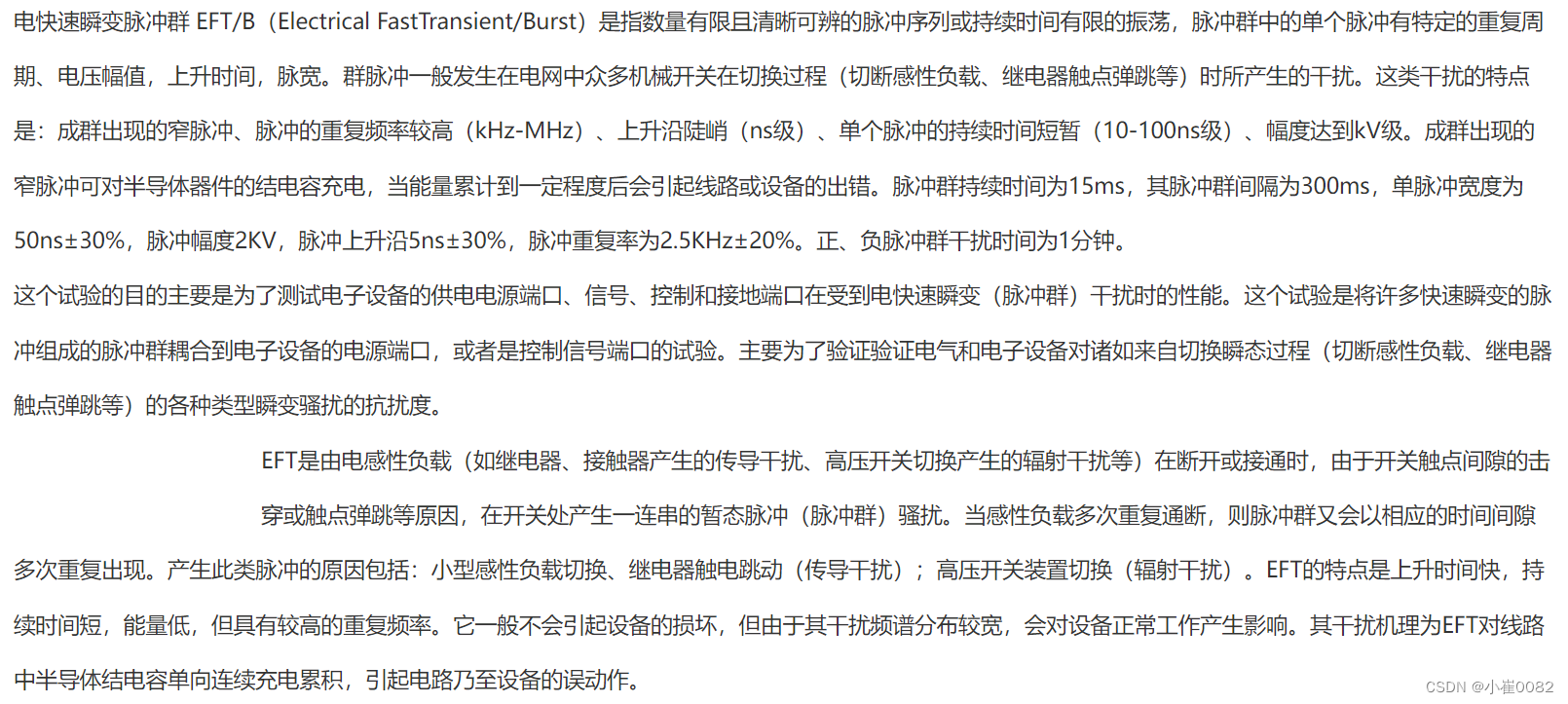

EFT：瞬变电脉冲群抗干扰测试

        有几个参数需要我们知道：

        1.脉冲群个数：75

        2.脉冲群间隔周期：300ms

        3.频率：5kHz

        4.极性选择：±异性

                ±1kHz，±1.5kHz，±2kHz

DIP：电压跌落

        电压变化、电压暂降和短时中断试验是模拟电网或变电设施由于故障或负荷突然出现大变化所引起的电压暂降，短时中断和电压变化的现象，考察受试设备对此类干扰的抗扰能力。

surge：浪涌冲击测试（雷击浪涌）

        电源端口、IO通信端口

        两个知识点：

                共模：信号传输返回的路径需要经过地（线对地）

                差模：信号传输返回的路径不需要经过地（线对线）
