Dell PowerEdge R720服务器raid配置及centos 8安装教程

近期自己入手一台二手R720服务器，自己参考以下文章重装系统，稍作整理

主要参考：DELL R720 服务器 RAID阵列卡配置介绍

                  戴尔poweredge r720服务器raid配置及centos6.5系统安装详解教程

                  CentOS 8 安装图解

参考以上文章进行整理，文字与图片结合看，图片来源于网络，仅作步骤示范使用。

RAID相关名词解释：

Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 0，就是一个磁盘组；

VD（virtual Disk）：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个可以分为多个VD；

PD（physical disk）：物理硬盘；

HS：Hot Spare ，热备盘，平时不参与阵列，就是一块空盘，在阵列中某一块盘坏掉了，热备才顶上，自动的替换进入盘阵，你可以把它想象成一个"自动换盘"的概念。

配置raid

1、进入界面，配置过RAID的进行删除，没有配置过的不需要

1）在开机自检时按提示选择Ctrl+R 进入配置界面：没有配置过如下图

2)已经配置过的如下图

3）配置过RAID的，首先清除配置信息，进入VD Mgmt界面,使用ctrl+n和ctrl+p切换界面，选择第一行按F2，选择clear config

2、创建RAID

1）按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。

2）在RAID Level选项按回车，可以出现能够支持的RAID级别，如下图

3）第一，确认RAID级别；第二，按向下方向键，将光标移到 physical disks ,使用空格键来添加硬盘；第三，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的VD size中可以显示这个raid的默认容量信息。VD name 可以为空，也可以根据需要填写。第四，选择OK。关于高级设置（Advanced Settings）默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处设置。如下图

4）使用方向键->，<-，来展开关闭选项，选中Virtual Disks下的硬盘按F2来展开信息，选择Fast Init，初始化虚拟磁盘，初始化会清除硬盘、阵列中的所有信息，并且无法恢复

5）返回VD Mgmt主界面，可以看到刚才创建的RAID

3、根据需要是否创建热备盘，不创建热备盘的话已经完成，若创建热备盘继续下面步骤

3.1 添加一个全局热备盘

1）按CTRL+P，转到PD Mgmt 页面，选择State为Ready的硬盘

2）按F2，在弹出的菜单中，选择Make Global HS ，配置全局的热备盘：

3）确认上述磁盘为Hotspare

4）返回VD mgmt ，可以看到现在磁盘组0的热备盘为第7个硬盘，也是全局热备盘：

5）移除热备盘，进入PD mgmt菜单，将光标移至热备盘处，按F2，选择Remove Hot Spare，回车即可：

3.2 当有多个磁盘组时，针对不同的磁盘组设置独立的热备盘操作：

1）在配置好的虚拟磁盘管理界面下，将光标移至需要配置独立热备的磁盘组上，按F2，在出现的菜单中选择 manage Ded.HS

2)将光标移至需要配置为热备的硬盘上，按空格，看到X标识，说明 此硬盘被选择。将光标移至OK，回车即可

3）可以看到磁盘组1已经有了热备盘，并且为独立热备盘（dedicated），而磁盘组0没有热备盘：

4）移除热备盘，同第1）步操作，将光标移至需要移除的磁盘组上，按F2，在弹出菜单选择 manage ded.HS ,将光标移至需要移除的热备硬盘上，按空格去掉X标识即可。

centos 8安装教程

1、使用refus做的U盘启动盘，设置从U盘启动

1) 按F11进入BOIS Boot Manager

2) 选择 BIOS Boot Menu

3) 上下键选中Hard driver C: 后，按Enter键，选择优盘，回车

2、安装centos8

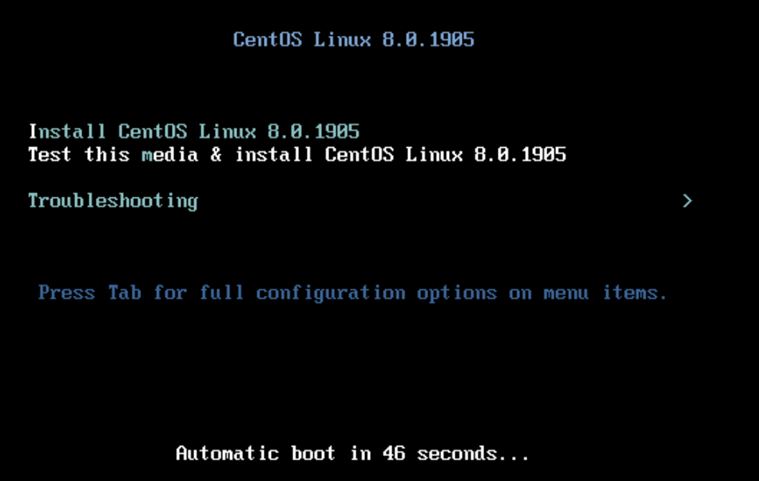

1) 选择第二个 Test this media & install CentOS Linux

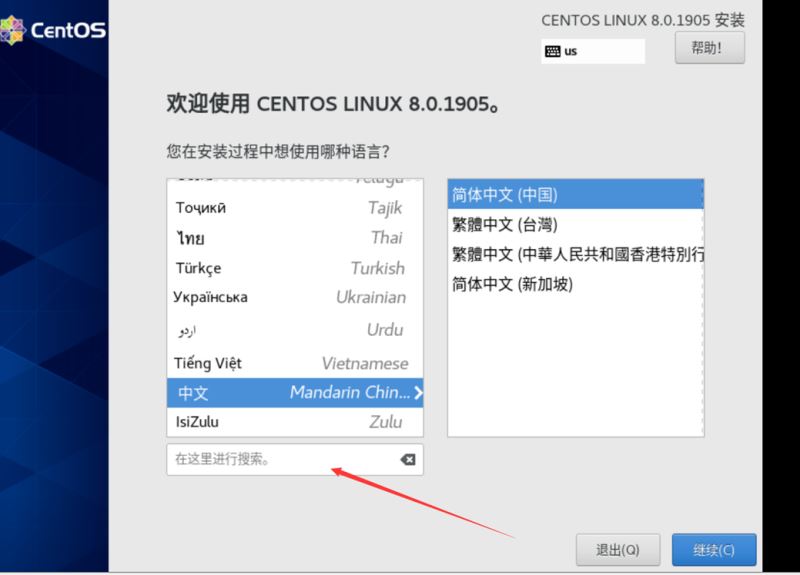

2)选择语言

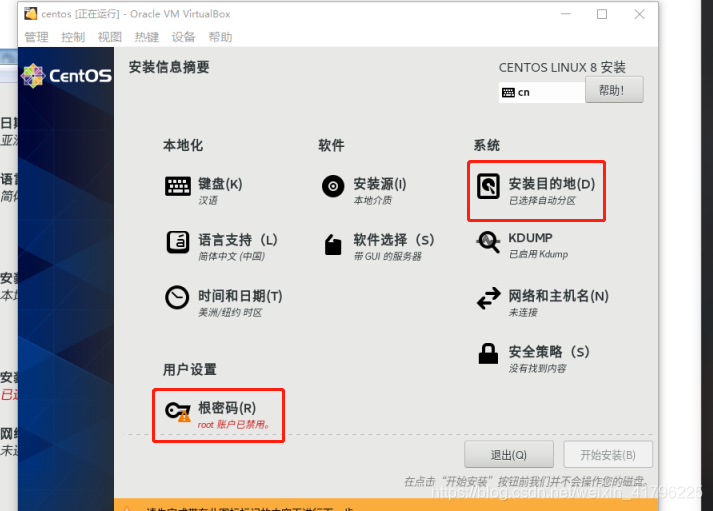

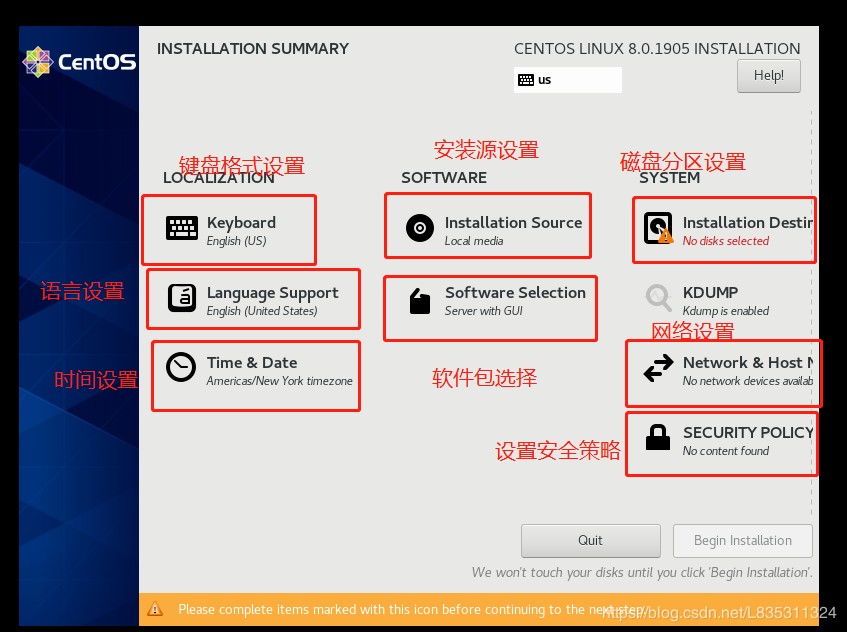

3）设置主页面，大多内容一致，不同版本有些差别

8.0版本

8.3版本

4）选择网络设置，可以修改主机名，可以在配置中调整，自动配置与手动配置

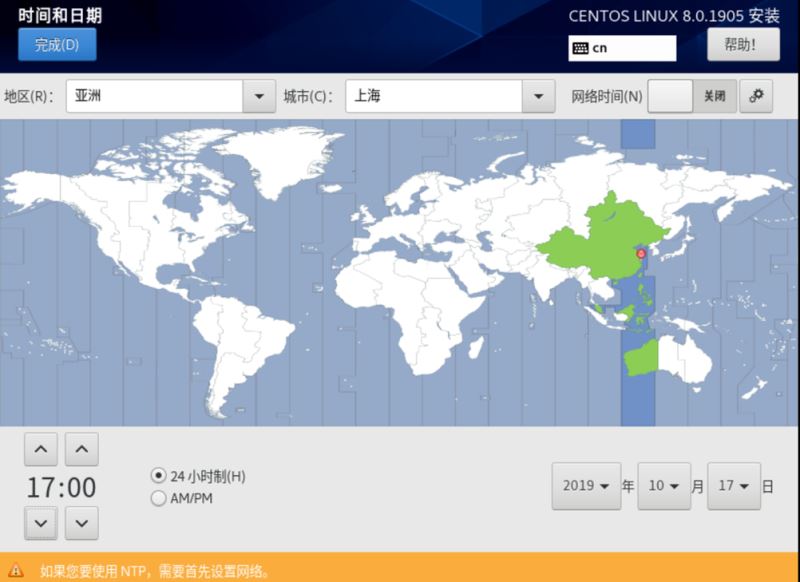

5）选择时间设置，点击地图中上海位置，点击完成

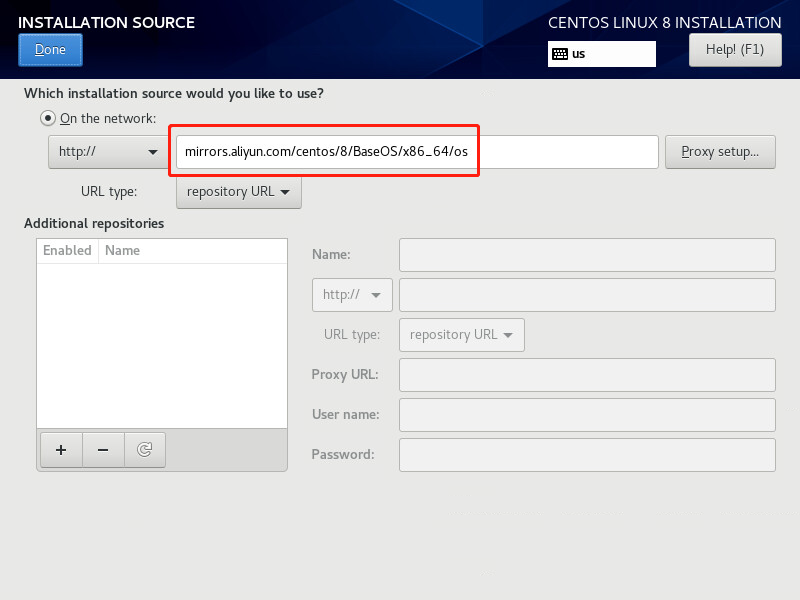

6）选择安装源设置，设置网络镜像安装源为：mirrors.aliyun.com/centos/8/BaseOS/x86_64/os

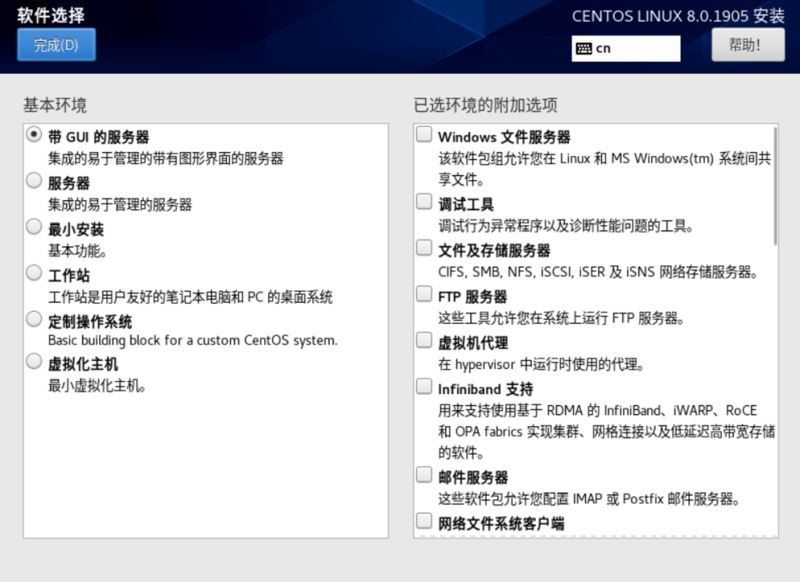

7）选择软件包选择

8)磁盘分区（图片仅作步骤示范使用，分配空间大小自己决定）

简单分区：

/boot        2 GB       标准分区      xfs 文件系统

/              50 GB      LVM             xfs 文件系统

Swap      24 GB      LVM             xfs 文件系统

/home – 剩余空间    LVM             xfs 文件系统

复杂分区：建议不要把硬盘全部空间划分，留一部分备用，扩容（LVM）
/             100G        分区是必须存在的分区，所有一级目录都位于该分区之下，同时还与引导/还原/修复系统等动作有关，包含了一些修复系统的程序
/boot      2G            包含引导系统所需的静态文件，例如Linux内核文件，还有引导菜单和一些开机所需的配置文件等等，推荐大小1G-2G
/usr        200G        最庞大的目录，要用到的应用程序和文件几乎都在这个目录,用来存放 Linux 系统中的应用程序，其相关数据较多
/var        100G        是一些变化的数据，像日志，缓存等，推荐还是单独划分出来。随着系统的使用该分区的使用率会越来越大，空间需求量还是比较大的建议单独划分出来，特别是一些高负载应用将产生大量日志
/tmp       100G        放置一些临时文件和程序运行中的临时文件，一些运行高负载的服务器建议划分出来
/home    1000G      用户主目录
swap      24G          等于内存

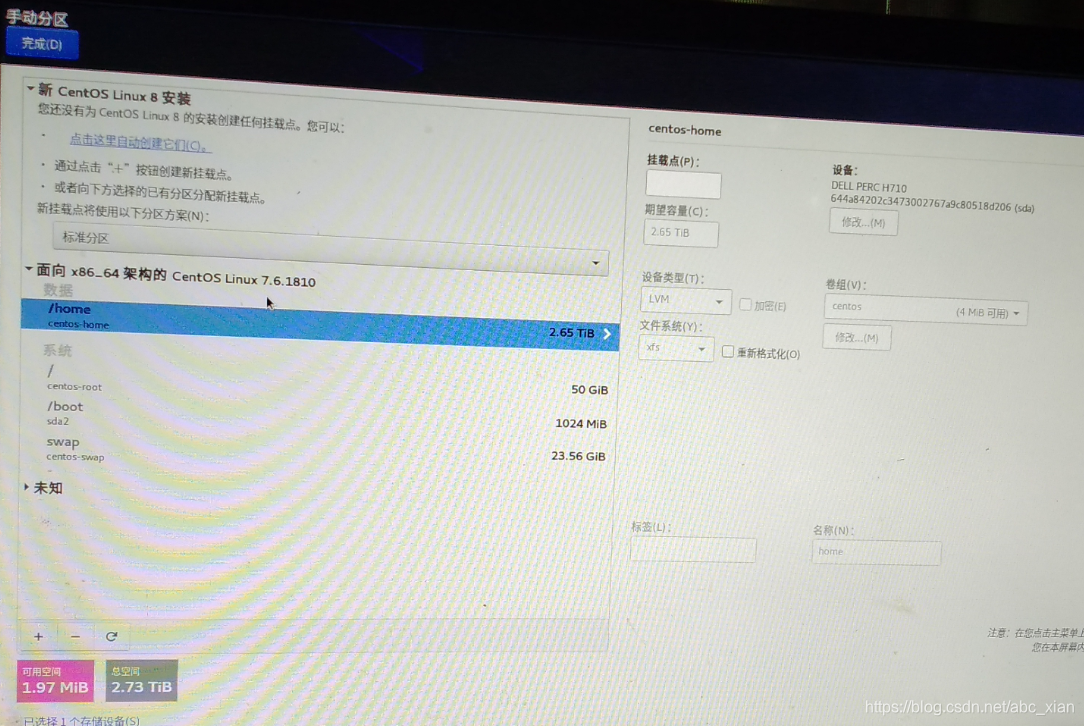

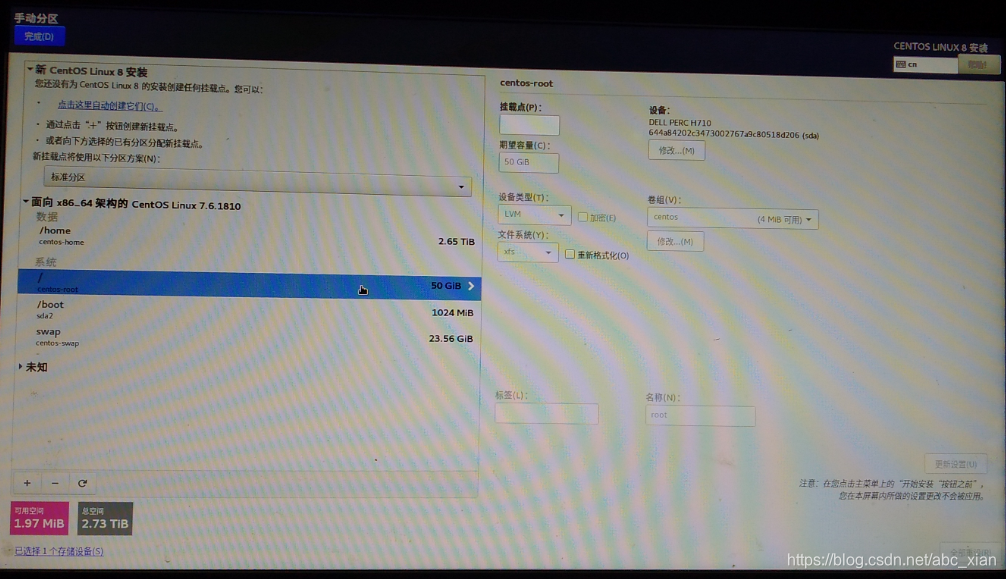

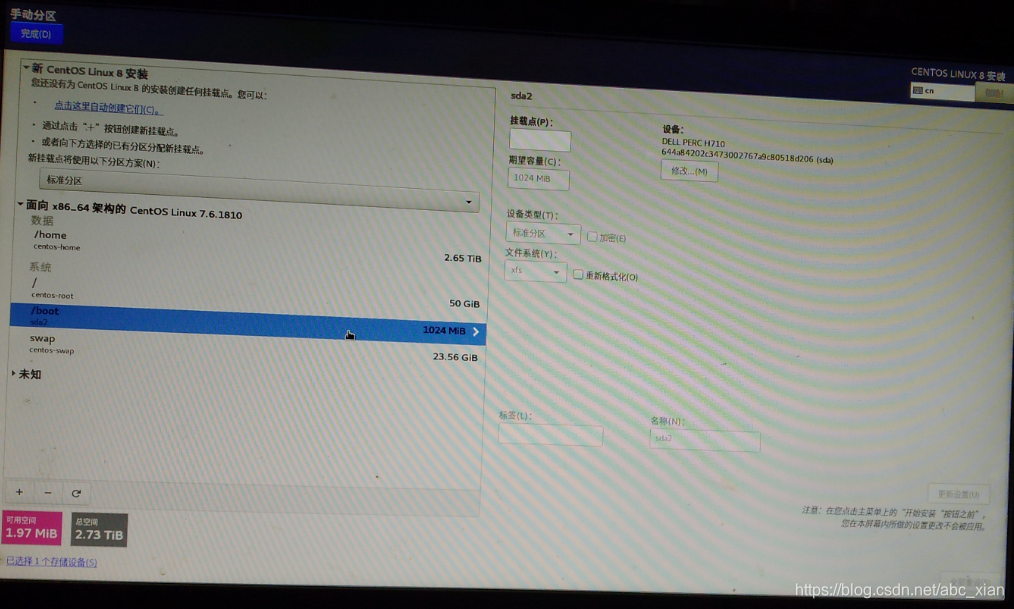

之前分区照片保存一下

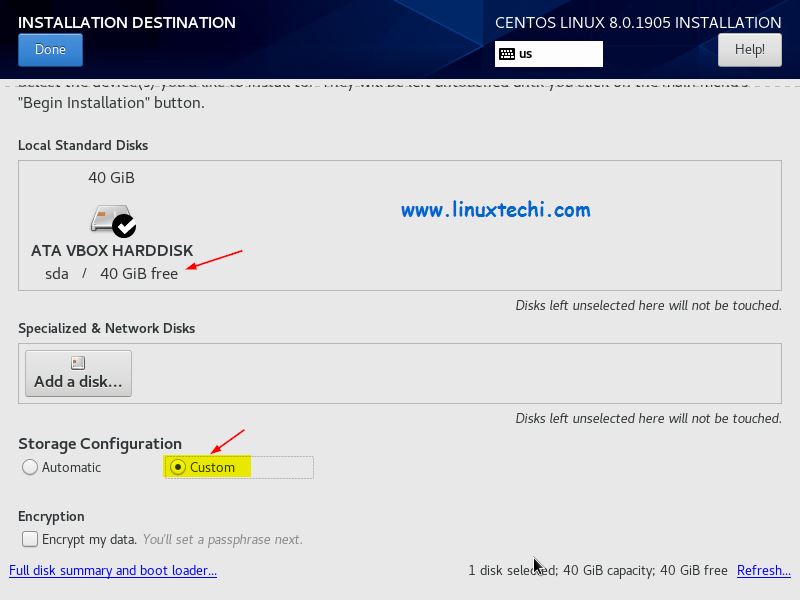

8.1）选择磁盘分区设置，选择硬盘，自定义，Done。

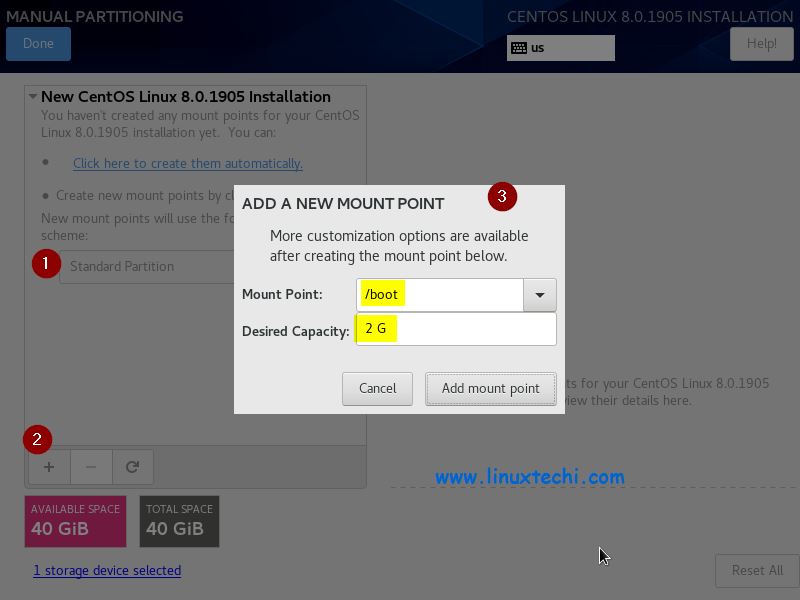

8.2)创建 /boot 标准分区，设置大小为 2GB，如下图所示，点击“添加挂载点Add mount point

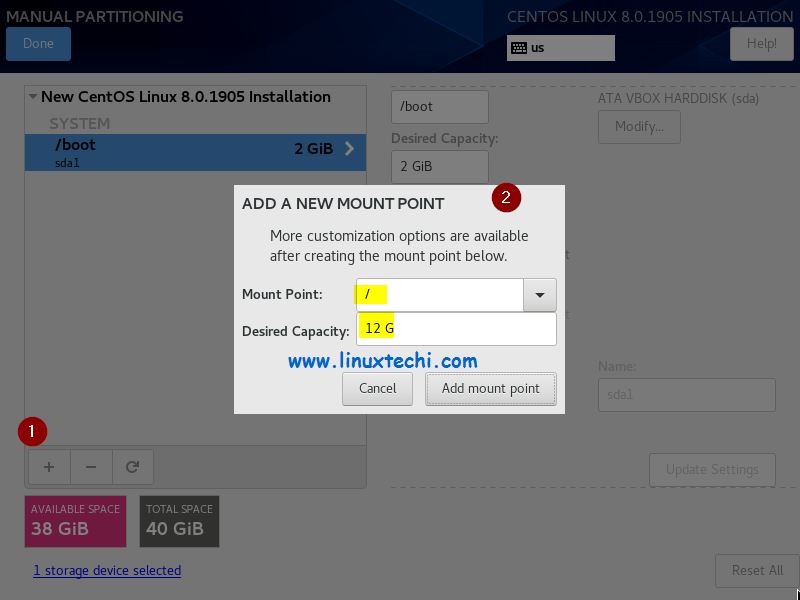

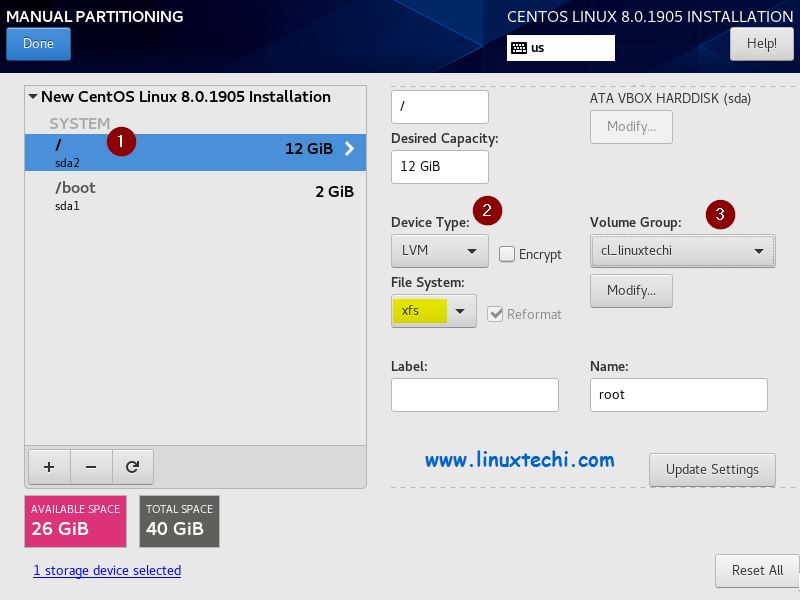

8.3）建第二个分区 /，并设置大小为 12GB。点击加号，指定挂载点和分区大小，点击“添加挂载点Add mount point”即可

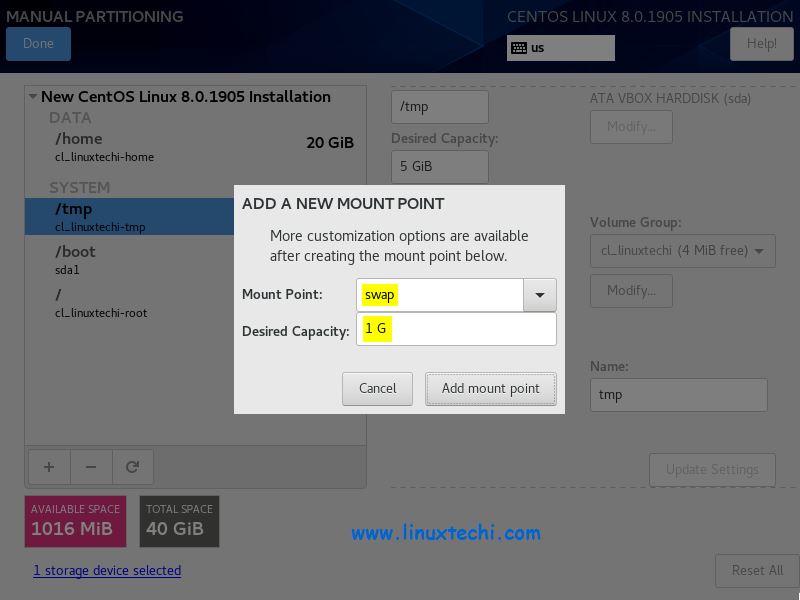

8.4）创建交换分区Swap 分区

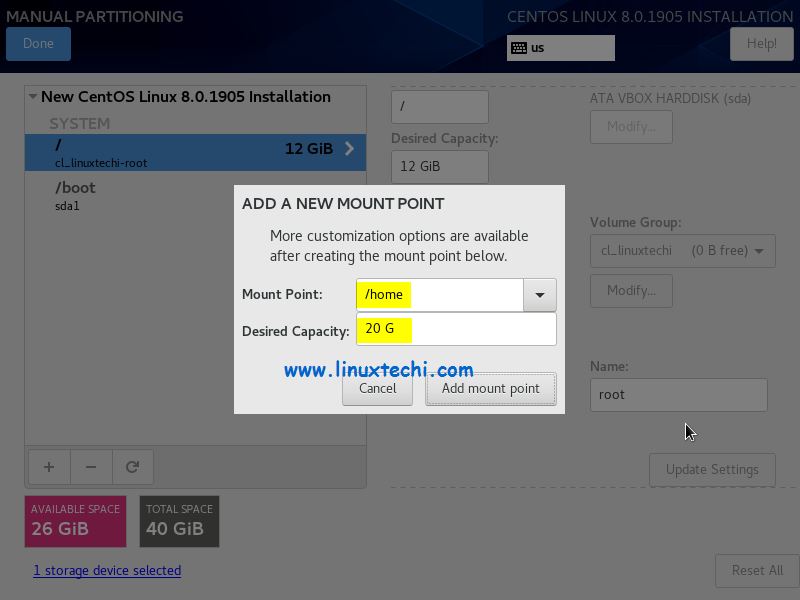

8.5）创建 /home分区



8.6）修改分区的类型，卷组，文件系统

      安装向导已经自动创建了一个卷组。如果想要更改卷组的名称，只需要点击“卷组Volume Group”标签页中的“修改Modify”选项。

      将 /boot 分区的分区类型为标准类型，文件系统为xfs。

      将 / 分区的分区类型从标准更改为 LVM，选择卷组，文件系统为xfs，并点击“更新设置Update Settings。

      将 Swap 分区的分区类型从标准更改为 LVM，选择卷组，文件系统为swap，并点击“更新设置Update Settings。

      将 / home分区的分区类型从标准更改为 LVM，选择卷组，文件系统为xfs，并点击“更新设置Update Settings。

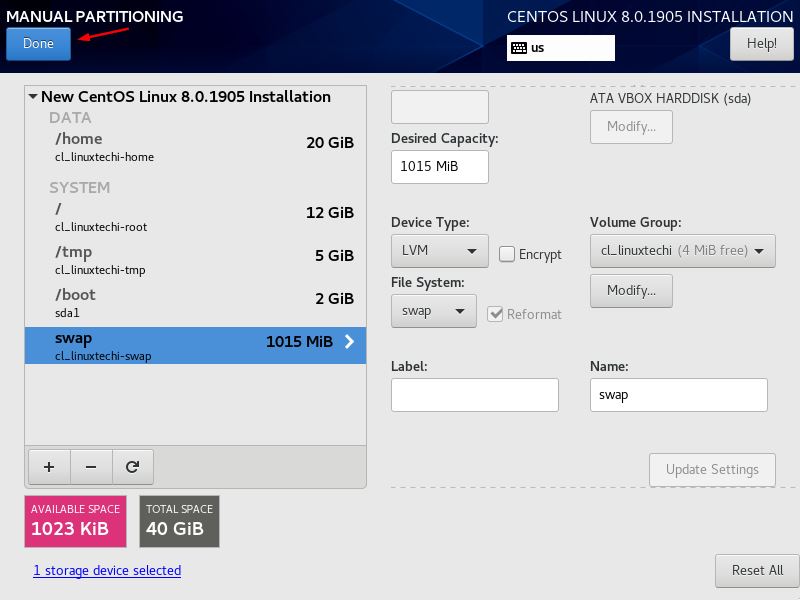

8.7）完成所有分区设置后，点击“完成Done”。

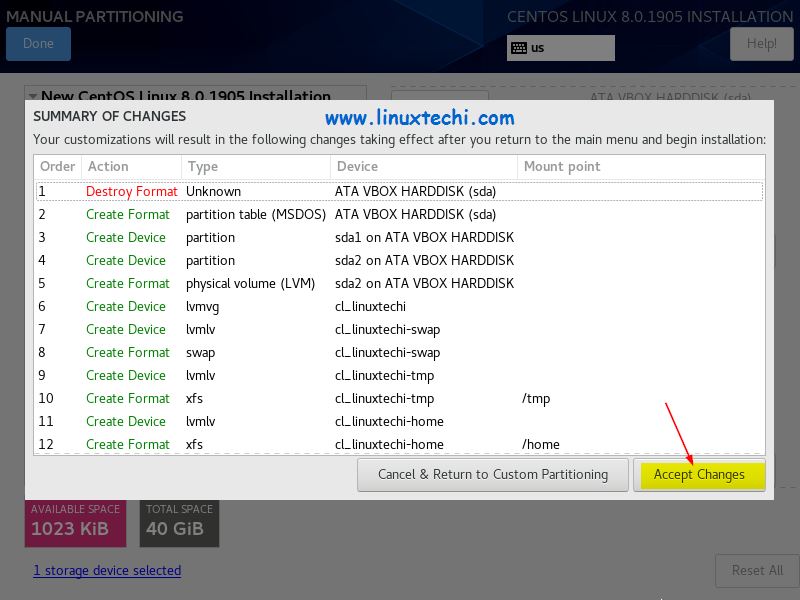

8.8）点击“应用更改Accept changes”，以上做的更改就会写入到硬盘中。

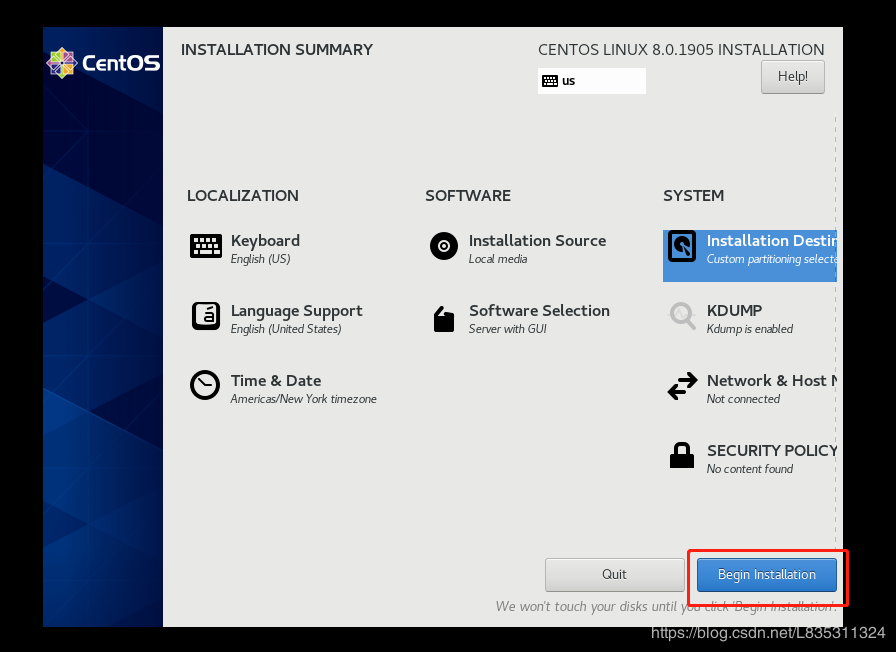

9）根据不同版本的主设置页面，全部设置完成后开始安装。

    8.0开始安装后进行用户设置，8.3用户设置完成后开始安装

   按照8.0版本介绍。

9）用户设置

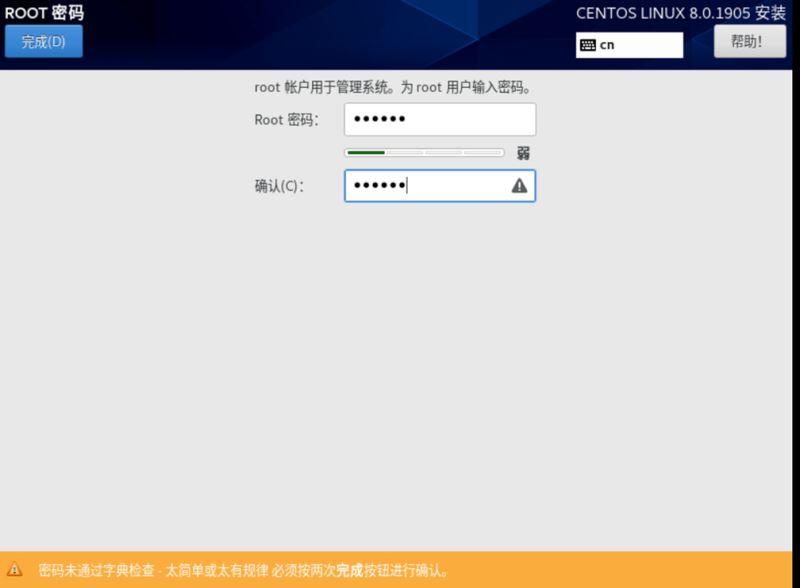

9.1）设置root密码

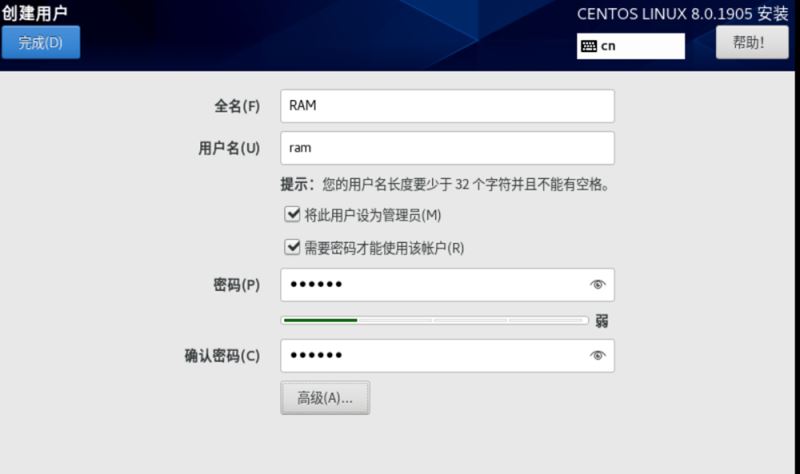

9.2）创建用户

10）重启

11）接受许可证，完成配置，会来到登录界面。
