以FD6288Q为驱动的电机驱动控制

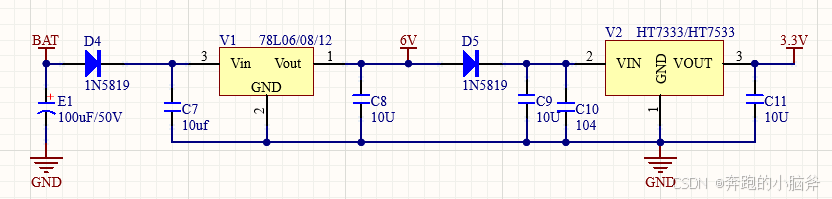

1、电源模块

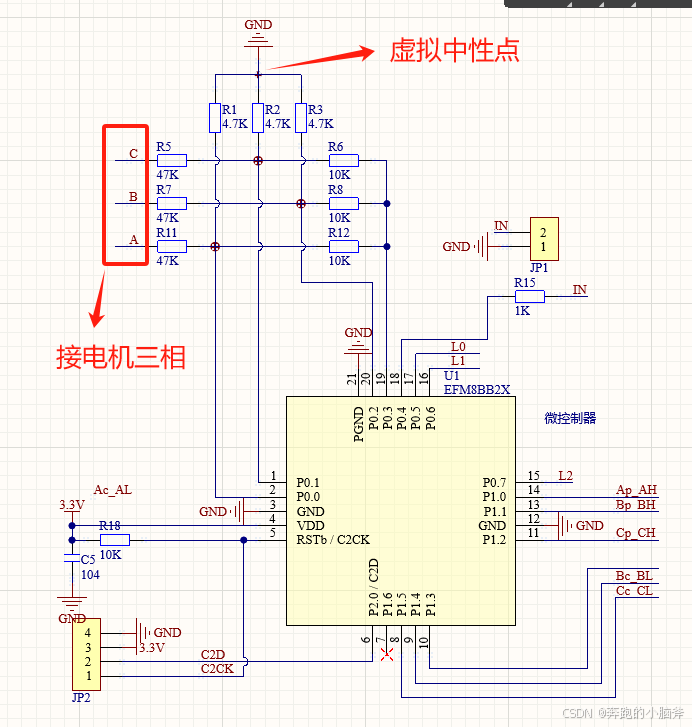

2、控制模块

e62f64c5ee904c7bb976931ed39b63c4.png 3、LED显示电路

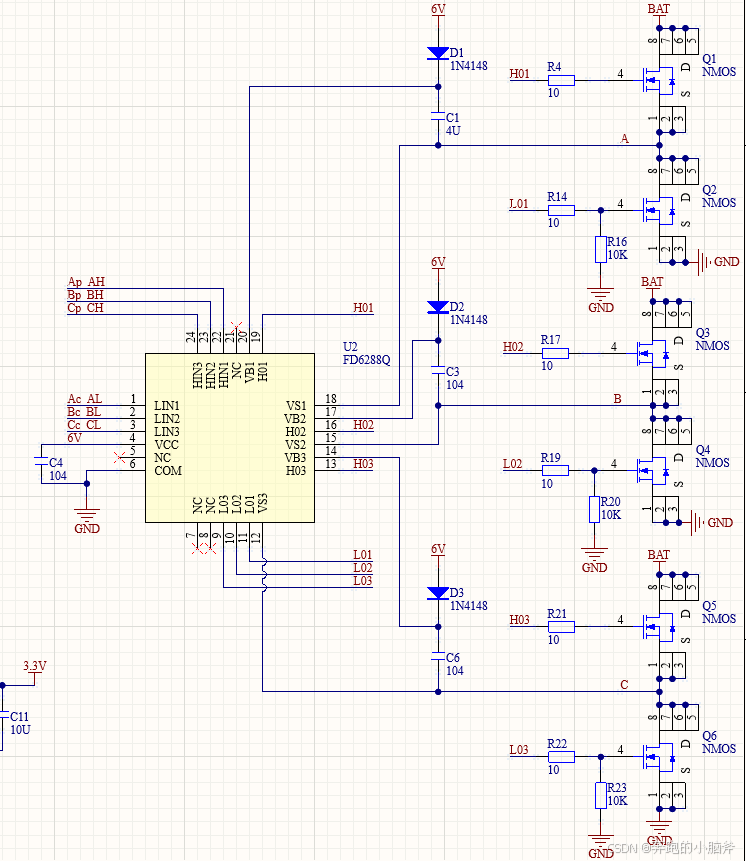

4、驱动电路










### FD6288芯片概述 FD6288是一款专为高压、高速驱动MOSFET和IGBT设计的集成三通道半桥栅极驱动集成电路芯片[^2]。该器件能够在高达+250V的工作电压下运行,适用于多种电力电子设备,包括但不限于电机驱动、逆变器以及电源转换器等应用领域。 #### 技术特性 - **高耐压能力**:支持最高达+250V的操作环境。 - **多路输出配置**:内置六个独立控制路径,可分别用于上下桥臂开关元件的驱动。 - **保护机制完善**:具备欠压锁定(UVLO),过流检测等功能来保障系统的安全性和可靠性。 - **低传播延迟**:确保快速响应时间和精确同步性能。 #### 应用场景 由于其强大的功能特性和广泛的适用范围,FD6288非常适合应用于以下场合: - 工业自动化控制系统中的交流伺服马达控制器; - 新能源发电系统里的光伏并网逆变装置; - 不间断供电UPS模块内的功率变换环节; #### 使用指导 为了更好地利用这款产品,在开发过程中应当遵循官方提供的文档资料来进行具体的设计实施工作。这其中包括详细的《技术规格书》[^1],其中涵盖了所有必要的电气参数和技术指标;还有实用的应用笔记,提供了针对不同应用场景下的设计方案建议与注意事项提示;最后则是完整的参考设计案例,它不仅给出了具体的硬件连接方式(如原理图),还附带了PCB布线推荐方案及物料清单(BOM)。 在操作期间需要注意的是要严格遵守各方面的规范要求,比如确认供给给IC本身的电源等级处于允许范围内,并且对于外部接入的各种逻辑电平也要保持一致性和稳定性,同时采取措施预防可能出现的短路过载情况发生,例如适当调整死区时间以避免同一相位上的两个晶体管同时导通造成损坏风险。 ```python # 示例代码展示如何初始化FD6288 (假设存在相应的Python库) import fd6288_driver as drv def init_fd6288(): driver = drv.FD6288() # 设置基本参数 driver.set_supply_voltage(12.0) # 单位: V driver.configure_dead_time(50e-9) # 死区时间为50ns, 防止直通 init_fd6288() ```
