1、项目介绍

本项目是基于卷积神经网络模型开展表情识别的研究，为了尽可能的提高最终表情识别的准确性，需要大量的样本图片训练，优化，所以采用了 FER2013 数据集用来训练、测试，此数据集由 35886 张人脸表情图片组成，其中，测试图 28708 张，公共验证图和私有验证图各 3589 张，所有图片中共有7种表情。在预处理时把图像归一化为 48×48 像素，训练的网络结构是基于 CNN 网络结构的优化改进后的一个开源的网络结构，下文中会具体介绍到，通过不断地改进优化，缩小损失率，最终能达到较准确的识别出人的面部表情的结果。

2、项目数据集介绍及数据预处理

FER2013数据集由28709张训练图，3589张公开测试图和3589张私有测试图组成。每一张图都是像素为48*48的灰度图。FER2013数据库中一共有7中表情：愤怒，厌恶，恐惧，开心，难过，惊讶和中性。该数据库是2013年Kaggle比赛的数据，由于这个数据库大多是从网络爬虫下载的，存在一定的误差性。这个数据库的人为准确率是65% 士 5%。

给定的数据集train.csv，我们要使用卷积神经网络CNN，根据每个样本的面部图片判断出其表情。在本项目中，表情共分7类，分别为：（0）生气，（1）厌恶，（2）恐惧，（3）高兴，（4）难过，（5）惊讶和（6）中立（即面无表情，无法归为前六类）。因此，项目实质上是一个7分类问题。

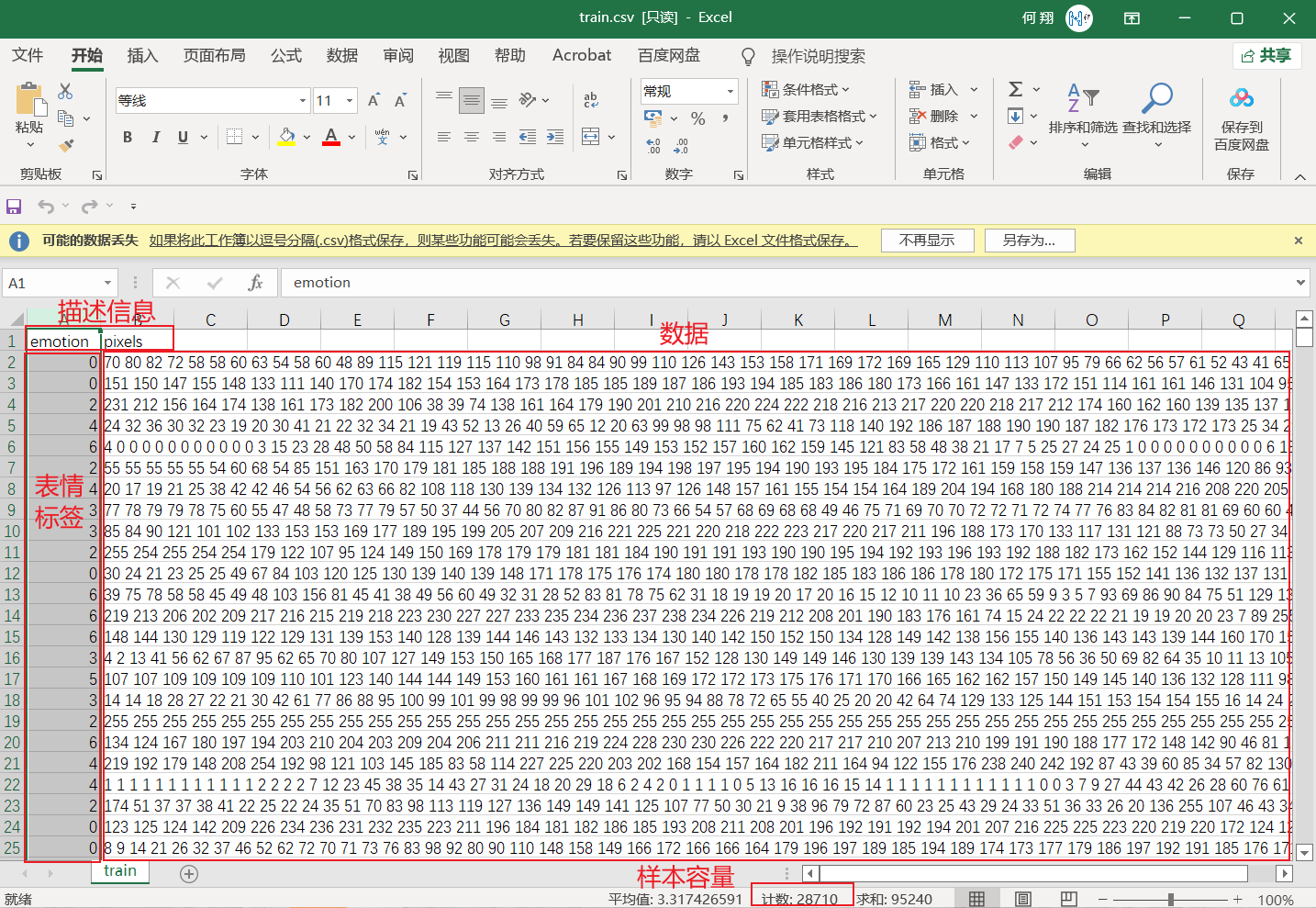

train.csv文件说明：

（1）CSV文件，大小为28710行X2305列；

（2）在28710行中，其中第一行为描述信息，即“emotion”和“pixels”两个单词，其余每行内含有一个样本信息，即共有28709个样本；

（3）在2305列中，其中第一列为该样本对应的emotion，取值范围为0到6。其余2304列为包含着每个样本大小为48X48人脸图片的像素值（2304=48X48），每个像素值取值范围在0到255之间；

在原文件中，emotion和pixels人脸像素数据是集中在一起的。为了方便操作，决定利用pandas库进行数据分离，即将所有emotion读出后，写入新创建的文件emotion.csv；将所有的像素数据读出后，写入新创建的文件pixels.csv。

数据集分离的代码如下：

# 将emotion和pixels像素数据分离
import pandas as pd

# 注意修改train.csv为你电脑上文件所在的相对或绝对路劲地址。
path = 'dataset/train.csv'
# 读取数据
df = pd.read_csv(path)
# 提取emotion数据
df_y = df[['emotion']]
# 提取pixels数据
df_x = df[['pixels']]
# 将emotion写入emotion.csv
df_y.to_csv('dataset/emotion.csv', index=False, header=False)
# 将pixels数据写入pixels.csv
df_x.to_csv('dataset/pixels.csv', index=False, header=False)

以上代码执行完毕后，在dataset的文件夹下，就会生成两个新文件emotion.csv以及pixels.csv。在执行代码前，注意修改train.csv为你电脑上文件所在的相对或绝对路劲地址。

给定的数据集是csv格式的，考虑到图片分类问题的常规做法，决定先将其全部可视化，还原为图片文件再送进模型进行处理。

在python环境下，将csv中的像素数据还原为图片并保存下来，有很多库都能实现类似的功能，如pillow，opencv等。这里我采用的是用opencv来实现这一功能。

将数据分离后，人脸像素数据全部存储在pixels.csv文件中，其中每行数据就是一张人脸。按行读取数据，利用opencv将每行的2304个数据恢复为一张48X48的人脸图片，并保存为jpg格式。在保存这些图片时，将第一行数据恢复出的人脸命名为0.jpg，第二行的人脸命名为1.jpg…，以方便与label[0]、label[1]…一一对应。

import cv2
import numpy as np

# 指定存放图片的路径
path = 'face_images'
# 读取像素数据
data = np.loadtxt('dataset/pixels.csv')

# 按行取数据
for i in range(data.shape[0]):
    face_array = data[i, :].reshape((48, 48)) # reshape
    cv2.imwrite(path + '//' + '{}.jpg'.format(i), face_array) # 写图片

以上代码虽短，但涉及到大量数据的读取和大批图片的写入，因此占用的内存资源较多，且执行时间较长（视机器性能而定，一般要几分钟到十几分钟不等）。代码执行完毕，我们来到指定的图片存储路径，就能发现里面全部是写好的人脸图片。

创建image图片名和对应emotion表情数据集的映射关系表。

首先，我们需要划分一下训练集和验证集。在项目中，共有28709张图片，取前24000张图片作为训练集，其他图片作为验证集。新建文件夹train_set和verify_set，将0.jpg到23999.jpg放进文件夹train_set，将其他图片放进文件夹verify_set。

在继承torch.utils.data.Dataset类定制自己的数据集时，由于在数据加载过程中需要同时加载出一个样本的数据及其对应的emotion，因此最好能建立一个image的图片名和对应emotion表情数据的关系映射表，其中记录着image的图片名和其emotion表情数据的映射关系。

这里需要和大家强调一下：大家在人脸可视化过程中，每张图片的命名不是都和emotion的存放顺序是一一对应的。在实际操作的过程中才发现，程序加载文件的机制是按照文件名首字母（或数字）来的，即加载次序是0，1，10，100…，而不是预想中的0，1，2，3…，因此加载出来的图片不能够和emotion[0]，emotion[1]，emotion[2]，emotion[3]…一一对应，所以建立image-emotion映射关系表还是相当有必要的。

建立image-emotion映射表的基本思路就是：指定文件夹（train_set或verify_set），遍历该文件夹下的所有文件，如果该文件是.jpg格式的图片，就将其图片名写入一个列表，同时通过图片名索引出其emotion，将其emotion写入另一个列表。最后利用pandas库将这两个列表写入同一个csv文件。

3、构建网络模型

传统CNN模型

卷积神经网络(CNN)是一种前馈神经网络，它包括卷积计算并具有较深的结构，因此是深度学习的代表性算法之一。随着科技的不断进步，人们在研究人脑组织时受启发创立了神经网络。神经网络由很多相互联系的神经元组成，并且可以在不同的神经元之间通过调整传递彼此之间联系的权重系数 x 来增强或抑制信号。标准卷积神经网络通常由输入层、卷积层、池化层、全连接层和输出层组成，如下图所示：

上图中第一层为输入层，大小为 28×28，然后通过 20×24×24 的卷积层，得到的结果再输入池化层中，最后再通过图中第四层既全连接层，直到最后输出。

下图为CNN常见的网络模型。其中包括 4 个卷积层，3 个池化层，池化层的大小为 3×3，最终再通过两个全连接层到达输出层。网络模型中的输入层一般是一个矩阵，卷积层，池化层和全连接层可以当作隐藏层，这些层通常具有不同的计算方法，需要学习权重以找到最佳值。

从上述中可知，标准卷积神经网络除了输入和输出外，还主要具有三种类型：池化层，全连接层和卷积层。这三个层次是卷积神经网络的核心部分。

卷积层

卷积层是卷积神经网络的第一层，由几个卷积单元组成。每个卷积单元的参数可以通过反向传播算法进行优化，其目的是提取输入的各种特征，但是卷积层的第一层只能提取低级特征，例如边、线和角。更多层的可以提取更高级的特征，利用卷积层对人脸面部图像进行特征提取。一般卷积层结构如下图所示，卷积层可以包含多个卷积面，并且每个卷积面都与一个卷积核相关联。

由上图可知，每次执行卷积层计算时，都会生成与之相关的多个权重参数，这些权重参数的数量与卷积层的数量相关，即与卷积层所用的函数有直接的关系。

池化层

在卷积神经网络中第二个隐藏层便是池化层，在卷积神经网络中，池化层通常会在卷积层之间，由此对于缩小参数矩阵的尺寸有很大帮助，也可以大幅减少全连接层中的参数数量。此外池化层在加快计算速度和防止过拟合方面也有很大的作用。在识别图像的过程中，有时会遇到较大的图像，此时希望减少训练参数的数量，这时需要引入池化层。池化的唯一目的是减小图像空间的大小。常用的有 mean-pooling 和max-pooling。mean-pooling 即对一小块区域取平均值，假设 pooling 窗的大小是 2×2，那么就是在前面卷积层的输出的不重叠地进行 2×2 的取平均值降采样，就得到 mean-pooling 的值。不重叠的 4 个 2×2 区域分别 mean-pooling 如下图所示。

max-pooling 即对一小块区域取最大值，假设 pooling 的窗大小是 2×2，就是在前面卷积层的输出的不重叠地进行 2×2 的取最大值降采样，就得到 max-pooling 的值。不重叠的 4 个 2×2 区域分别max-pooling 如下图所示：

全连接层

卷积神经网络中的最后一个隐藏层是全连接层。该层的角色与之前的隐藏层完全不同。卷积层和池化层的功能均用于面部图像的特征提取，而全连接层的主要功能就是对图像的特征矩阵进行分类。根据不同的状况，它可以是一层或多层。

通过该层的图片可以高度浓缩为一个数。由此全连接层的输出就是高度提纯的特征了，便于移交给最后的分类器或者回归。

网络的训练

神经网络通过自学习的方式可以获得高度抽象的，手工特征无法达到的特征，在计算机视觉领域已经取得了革命性的突破。被广泛的应用于生活中的各方面。而要想让神经网络智能化，必须对它进行训练，在训练过程中一个重要的算法就是反向传播算法。反向传播算法主要是不断调整网络的权重和阈值，以得到最小化网络的平方误差之和，然后可以输出想要的结果。

CNN模型的算法评价

卷积神经网络由于强大的特征学习能力被应用于面部表情识别中，从而极大地提高了面部表情特征提取的效率。与此同时，卷积神经网络相比于传统的面部表情识别方法在数据的预处理和数据格式上得到了很大程度的简化。例如，卷积神经网络不需要输入归一化和格式化的数据。基于以上优点，卷积神经网络在人类面部表情识别这一领域中的表现要远远优于其他传统算法。

模型构建代码

import torch
import torch.utils.data as data
import torch.nn as nn
import torch.optim as optim
import numpy as np
import pandas as pd
import cv2

# 参数初始化
def gaussian_weights_init(m):
    classname = m.__class__.__name__
    # 字符串查找find，找不到返回-1，不等-1即字符串中含有该字符
    if classname.find('Conv') != -1:
        m.weight.data.normal_(0.0, 0.04)


# 验证模型在验证集上的正确率
def validate(model, dataset, batch_size):
    val_loader = data.DataLoader(dataset, batch_size)
    result, num = 0.0, 0
    for images, labels in val_loader:
        pred = model.forward(images)
        pred = np.argmax(pred.data.numpy(), axis=1)
        labels = labels.data.numpy()
        result += np.sum((pred == labels))
        num += len(images)
    acc = result / num
    return acc

# 我们通过继承Dataset类来创建我们自己的数据加载类，命名为FaceDataset
class FaceDataset(data.Dataset):
    '''
    首先要做的是类的初始化。之前的image-emotion对照表已经创建完毕，
    在加载数据时需用到其中的信息。因此在初始化过程中，我们需要完成对image-emotion对照表中数据的读取工作。
    通过pandas库读取数据，随后将读取到的数据放入list或numpy中，方便后期索引。
    '''
    # 初始化
    def __init__(self, root):
        super(FaceDataset, self).__init__()
        self.root = root
        df_path = pd.read_csv(root + '\\image_emotion.csv', header=None, usecols=[0])
        df_label = pd.read_csv(root + '\\image_emotion.csv', header=None, usecols=[1])
        self.path = np.array(df_path)[:, 0]
        self.label = np.array(df_label)[:, 0]

    '''
    接着就要重写getitem()函数了，该函数的功能是加载数据。
    在前面的初始化部分，我们已经获取了所有图片的地址，在这个函数中，我们就要通过地址来读取数据。
    由于是读取图片数据，因此仍然借助opencv库。
    需要注意的是，之前可视化数据部分将像素值恢复为人脸图片并保存，得到的是3通道的灰色图（每个通道都完全一样），
    而在这里我们只需要用到单通道，因此在图片读取过程中，即使原图本来就是灰色的，但我们还是要加入参数从cv2.COLOR_BGR2GARY，
    保证读出来的数据是单通道的。读取出来之后，可以考虑进行一些基本的图像处理操作，
    如通过高斯模糊降噪、通过直方图均衡化来增强图像等（经试验证明，在本项目中，直方图均衡化并没有什么卵用，而高斯降噪甚至会降低正确率，可能是因为图片分辨率本来就较低，模糊后基本上什么都看不清了吧）。
    读出的数据是48X48的，而后续卷积神经网络中nn.Conv2d() API所接受的数据格式是(batch_size, channel, width, higth)，本次图片通道为1，因此我们要将48X48 reshape为1X48X48。
    '''

    # 读取某幅图片，item为索引号
    def __getitem__(self, item):
        face = cv2.imread(self.root + '\\' + self.path[item])
        # 读取单通道灰度图
        face_gray = cv2.cvtColor(face, cv2.COLOR_BGR2GRAY)
        # 高斯模糊
        # face_Gus = cv2.GaussianBlur(face_gray, (3,3), 0)
        # 直方图均衡化
        face_hist = cv2.equalizeHist(face_gray)
        # 像素值标准化
        face_normalized = face_hist.reshape(1, 48, 48) / 255.0 # 为与pytorch中卷积神经网络API的设计相适配，需reshape原图
        # 用于训练的数据需为tensor类型
        face_tensor = torch.from_numpy(face_normalized) # 将python中的numpy数据类型转化为pytorch中的tensor数据类型
        face_tensor = face_tensor.type('torch.FloatTensor') # 指定为'torch.FloatTensor'型，否则送进模型后会因数据类型不匹配而报错
        label = self.label[item]
        return face_tensor, label

    '''
    最后就是重写len()函数获取数据集大小了。
    self.path中存储着所有的图片名，获取self.path第一维的大小，即为数据集的大小。
    '''
    # 获取数据集样本个数
    def __len__(self):
        return self.path.shape[0]



class FaceCNN(nn.Module):
    # 初始化网络结构
    def __init__(self):
        super(FaceCNN, self).__init__()

        # 第一次卷积、池化
        self.conv1 = nn.Sequential(
            # 输入通道数in_channels，输出通道数(即卷积核的通道数)out_channels，卷积核大小kernel_size，步长stride，对称填0行列数padding
            # input:(bitch_size, 1, 48, 48), output:(bitch_size, 64, 48, 48), (48-3+2*1)/1+1 = 48
            nn.Conv2d(in_channels=1, out_channels=64, kernel_size=3, stride=1, padding=1), # 卷积层
            nn.BatchNorm2d(num_features=64), # 归一化
            nn.RReLU(inplace=True), # 激活函数
            # output(bitch_size, 64, 24, 24)
            nn.MaxPool2d(kernel_size=2, stride=2), # 最大值池化
        )

        # 第二次卷积、池化
        self.conv2 = nn.Sequential(
            # input:(bitch_size, 64, 24, 24), output:(bitch_size, 128, 24, 24), (24-3+2*1)/1+1 = 24
            nn.Conv2d(in_channels=
