Spartan 7上手指南

今天拿到一块ARTY S7开发板，主芯片是xc7s50csga324。
大小非常的小巧，但是该有的资源一点也不少

在这里插入图片描述

开发环境：
官网上用的是2017，我没有这么老的版本，用了Vivado2019.2
安装路径是C:\Xilinx\Vivado\2019.2
有些版本上的细节调整，后面会讲到。

一、安装board文件

1. 下载并解压板卡压缩文件

默认情况下，Vivado选择board时是没有这个板子的型号的，需要从网上下载

打开链接

https://github.com/Digilent/vivado-boards

下载压缩包并解压

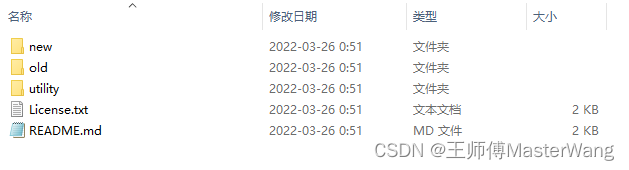

在这里插入图片描述
压缩包里new是2015.x及以上版本，old适用于2014.4及以下版本
我用的是2019.2，所以选用new文件夹的文件

在这里插入图片描述

2. 复制到Vivado安装目录

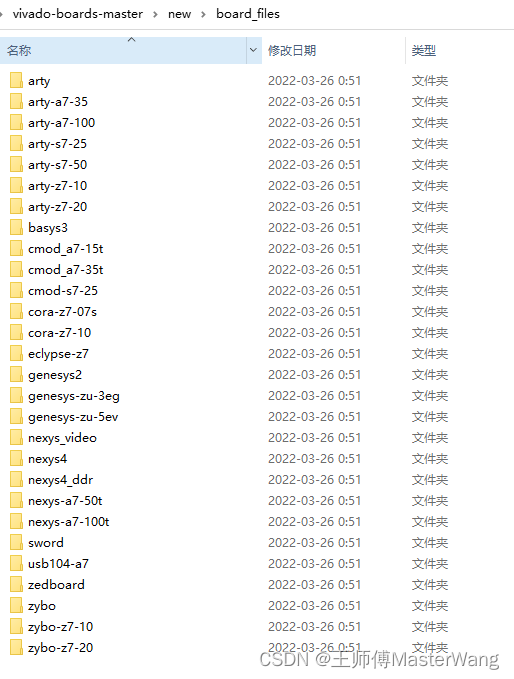

把这些文件夹复制到vivado安装目录下的data\boards\board_files目录，然后重启vivado

C:\Xilinx\Vivado\2019.2\data\boards\board_files

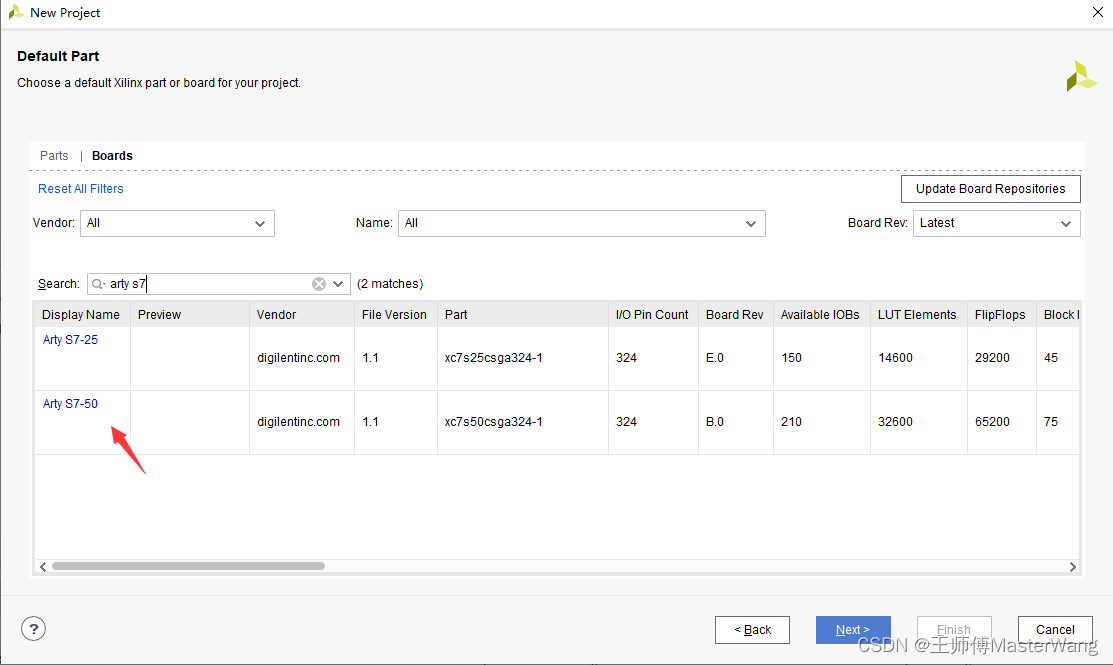

重新打开Vivado后新建工程，可以看到有了Arty S7-50这个开发板型号
在这里插入图片描述

二、demo工程

参考链接

https://digilent.com/reference/learn/programmable-logic/tutorials/github-demos/start

1. 下载demo

打开链接

https://digilent.com/reference/programmable-logic/arty-s7/start

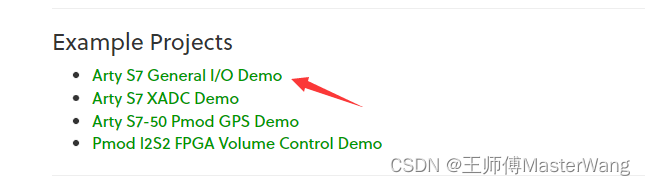

在这里插入图片描述
点击这个链接打开新页面

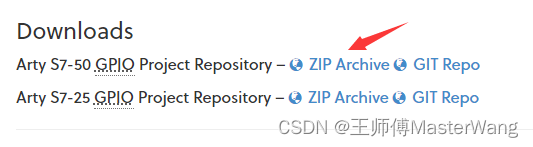

可以看到提供了7s25和7s50的工程，我的开发板是50，所以选了S7-50的zip包
在这里插入图片描述
最后下载的文件如下图
在这里插入图片描述
我把它解压放到了

D:\debug\192\S7Arty\Arty-S7-50-GPIO

2. 修改tcl

这里有个小问题需要注意，网上下载的board是digilentinc.com:arty-s7-50:part0:1.1
工程里面用的是1.0，直接使用会提示board_part没定义

ERROR: [Board 49-71] The board_part definition was not found for digilentinc.com:arty-s7-50:part0:1.0. The project's board_part property was not set, but the project's part property was set to xc7s50csga324-1. Valid board_part values can be retrieved with the 'get_board_parts' Tcl command. Check if board.repoPaths parameter is set and the board_part is installed from the tcl app store.

所以需要打开proj/create_project.tcl
在这里插入图片描述
把这里1.0修改成1.1就可以解决这个问题

3. 恢复工程

一般情况网上提供的Vivado工程，并不是直接提供的Vivado工程压缩包，而是一个恢复重建的tcl文件

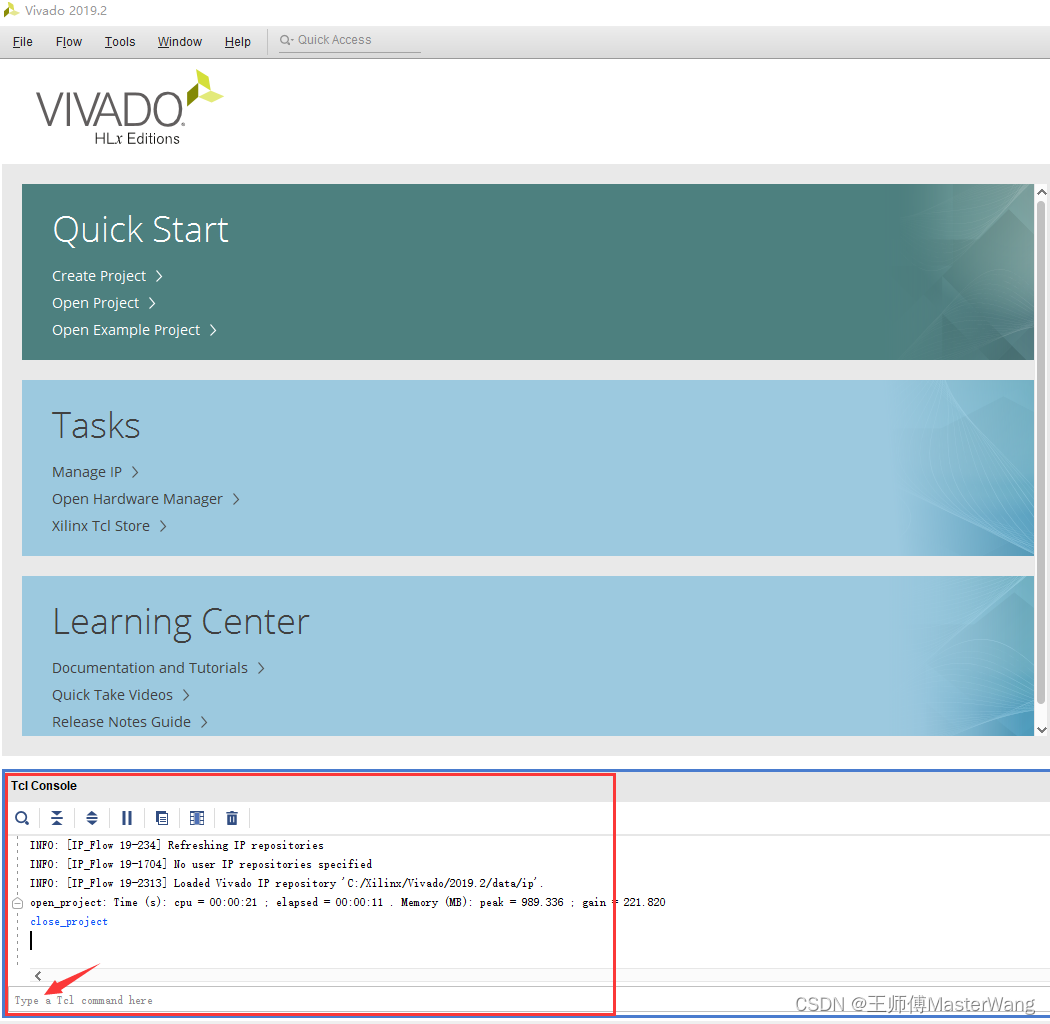

打开Vivado，不要创建工程也不要打开工程，以下步骤直接在最底下的Tcl Console进行操作
在这里插入图片描述
我的路径是D:\debug\192\S7Arty\Arty-S7-50-GPIO
注意Vivado里面需要把 \ 改成 /, Vivado里面 \ 是转义符

先进入proj目录

cd D:/debug/192/S7Arty/Arty-S7-50-GPIO/proj

然后执行

source create_project.tcl

等待一会，工程就会自动创建完成。

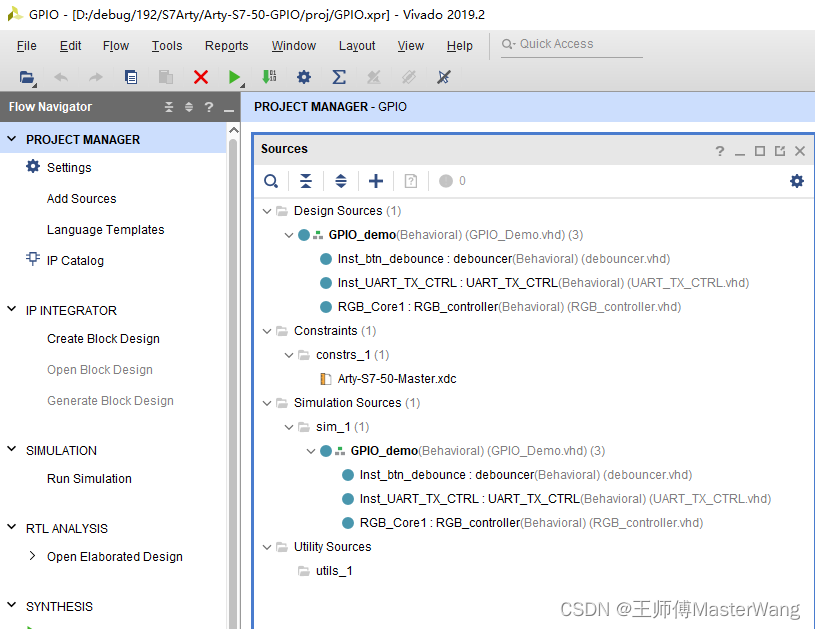

创建好的工程目录结构如下图
在这里插入图片描述

4.生成bit

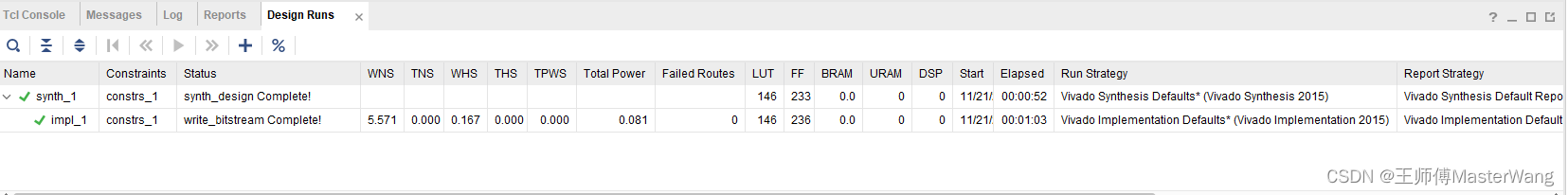

点击Generate Bitstream，如果没有错误的话，等待几分钟就会成功生成bit

在这里插入图片描述

三、调试运行

1. 连接电脑

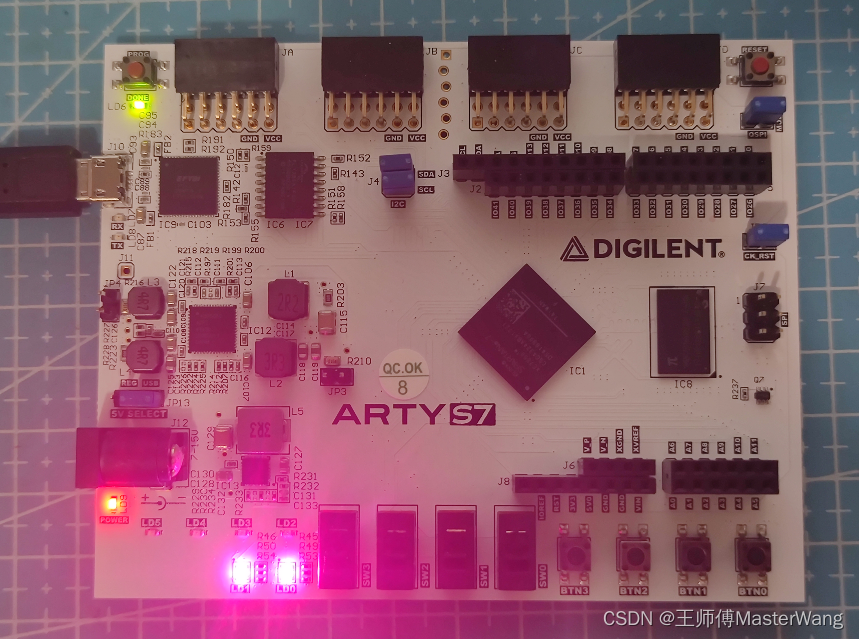

用micro usb连接电脑，效果如图
这个usb同时起到仿真器、串口、供电三种功能，不需要另外外接电源
在这里插入图片描述

2. 设置串口

打开串口，默认参数为9600, 8, n, 1

3. 烧写bit

1) 打开Open Hardware Manager

在这里插入图片描述

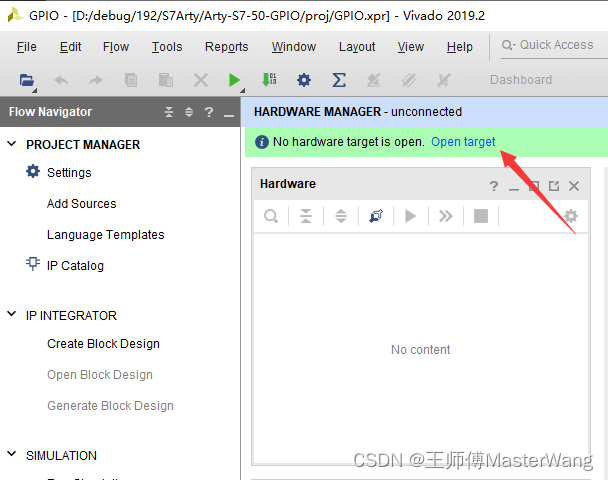

2) 点Open Target

在这里插入图片描述

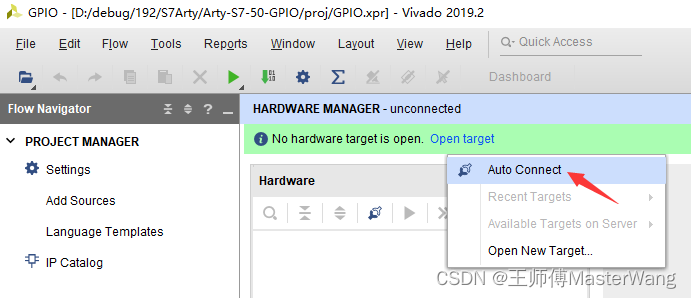

3) 点Auto Connect

在这里插入图片描述

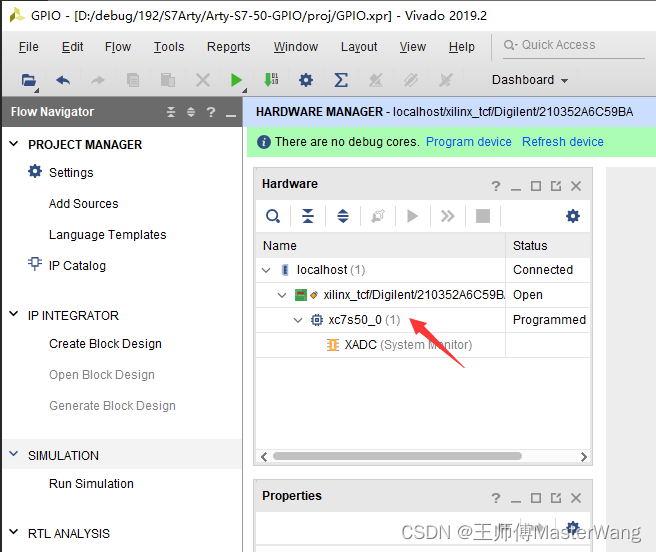

4) 右键点击xc7s50_0

这里会识别出芯片型号，右键点击xc7s50_0
在这里插入图片描述

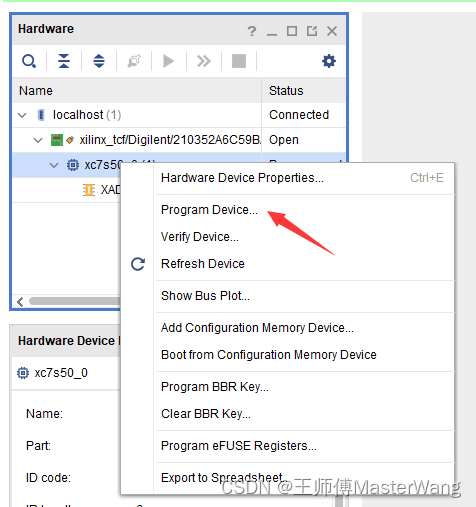

5) 点Program Device

点Program Device
在这里插入图片描述

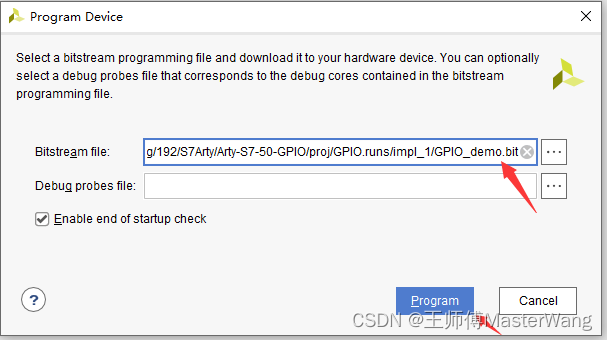

6) 点Program

正常情况会自动填写bit文件路径，不用手动修改，如果要烧写别的程序，可以手动输入。
然后点Program开始烧写，烧写完会自动开始运行
在这里插入图片描述

4. 运行效果

烧写完成串口马上输出了RTY GPIO/UART DEMO!
在这里插入图片描述

并且可以看到板上的灯开始闪烁变色

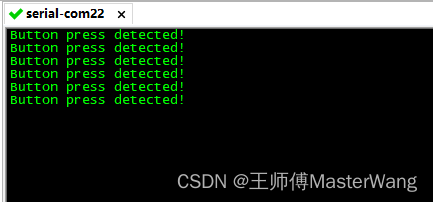

按动4个按键的任意一个，串口会打印Button press detected!
在这里插入图片描述
