【Xilinx】Zynq\MPSoc\Versal不同速度等级下的ARM主频

最近有很多人在选型的时候，问到ARM主频的问题，不知道去哪里找这个参数。
授人以鱼不如授人以渔，基本的通用方法是在Xilinx官网(www.xilinx.com)搜索
“dc and ac switching characteristics”

每个系列对应有一个文档，描述芯片的dc/ac特性。比如
在这里插入图片描述

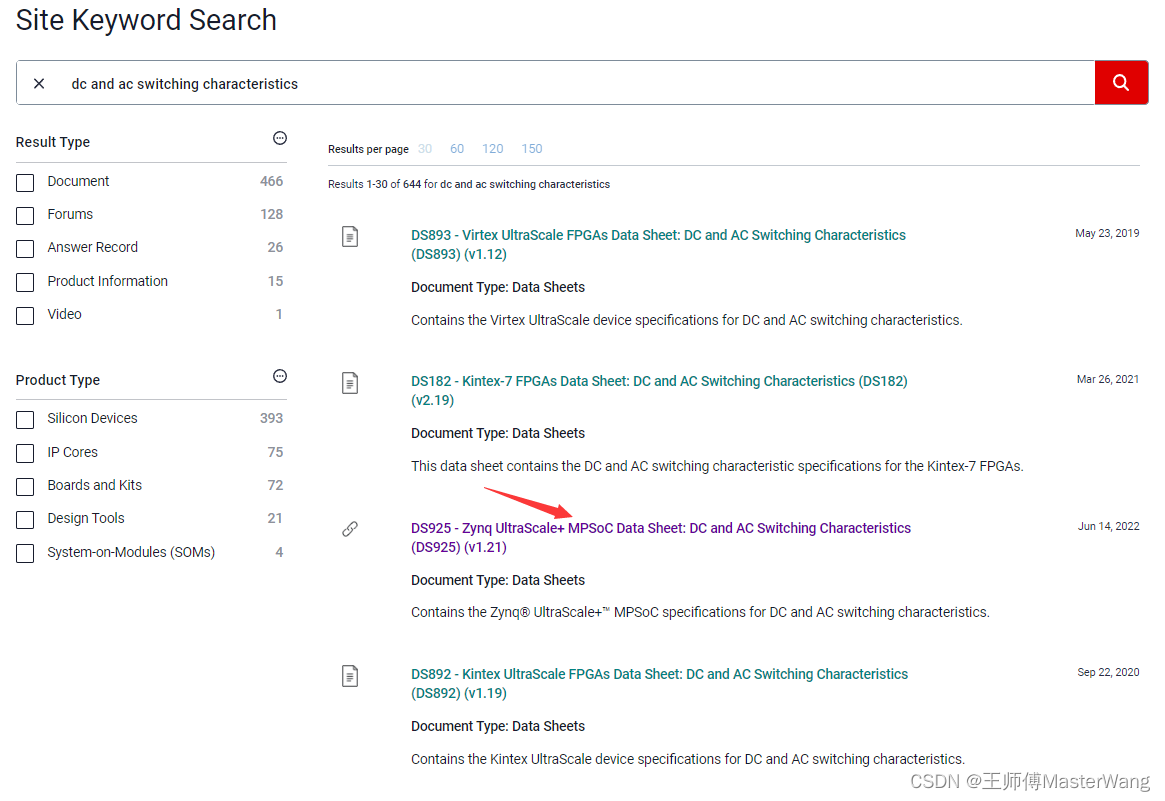

如箭头所示，DS925就是描述MPSoC系列的特性参数。
下面具体介绍每个系列的查找方法




一、Zynq（A9）

搜索Zynq-7000 Performance Characteristics

https://docs.xilinx.com/v/u/en-US/ds187-XC7Z010-XC7Z020-Data-Sheet

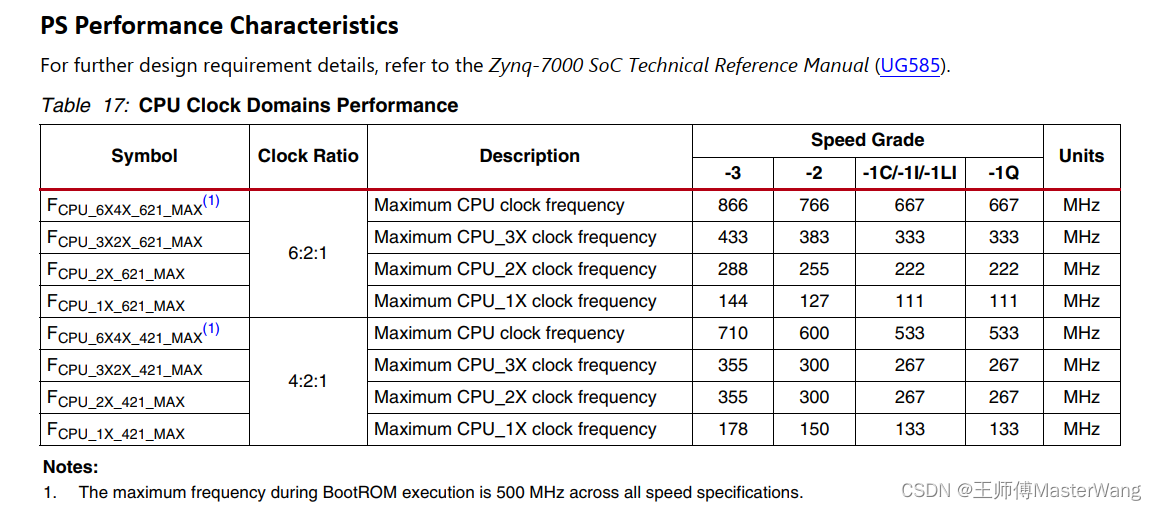

这是7010/7020
在这里插入图片描述

https://docs.xilinx.com/v/u/en-US/ds191-XC7Z030-XC7Z045-data-sheet

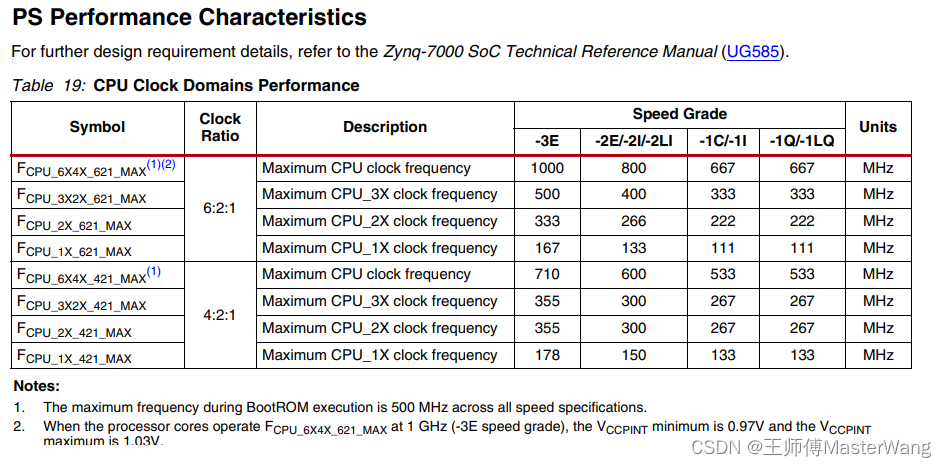

这是7030和7045的参数

在这里插入图片描述

如图可以看出，Zynq-7000三个速度等级的主频依次为:

速度等级7010/70207030/7045
-1667M667M
-2766M800M
-3866M1G




二、MPSoC(A53+R5)

搜索MPSoC Performance Characteristics
https://docs.xilinx.com/r/en-US/ds925-zynq-ultrascale-plus/Production-Silicon-and-Software-Status
在这里插入图片描述
如图可以看出，MPSoC三个速度等级的主频依次为:
A53 1.2G 1.33G 1.5G
R5 500M 533M 600M

速度等级EG系列 A53EG系列R5
-11.2G500M
-21.33G533M
-31.5G600M




三、Versal(A72+R5F)

搜索Versal Performance Characteristics
https://docs.xilinx.com/r/en-US/ds959-versal-premium/Processing-System-Performance-Characteristics

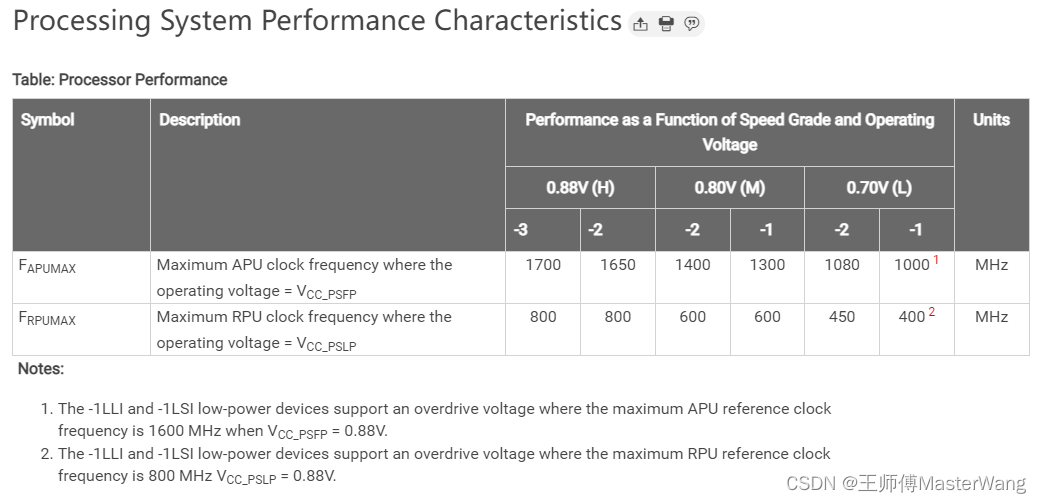

在这里插入图片描述
如图可以看出，Versal三个速度等级的主频依次为:

速度等级A72R5F
-11G/1.3G400M/600M
-21.08G/1.4G/1.65G450M/600M/800M
-31.7G800M
