SpringMvc流程

最近看《Spring源码深度理解》，看到了SpringMvc请求流程，记录下：

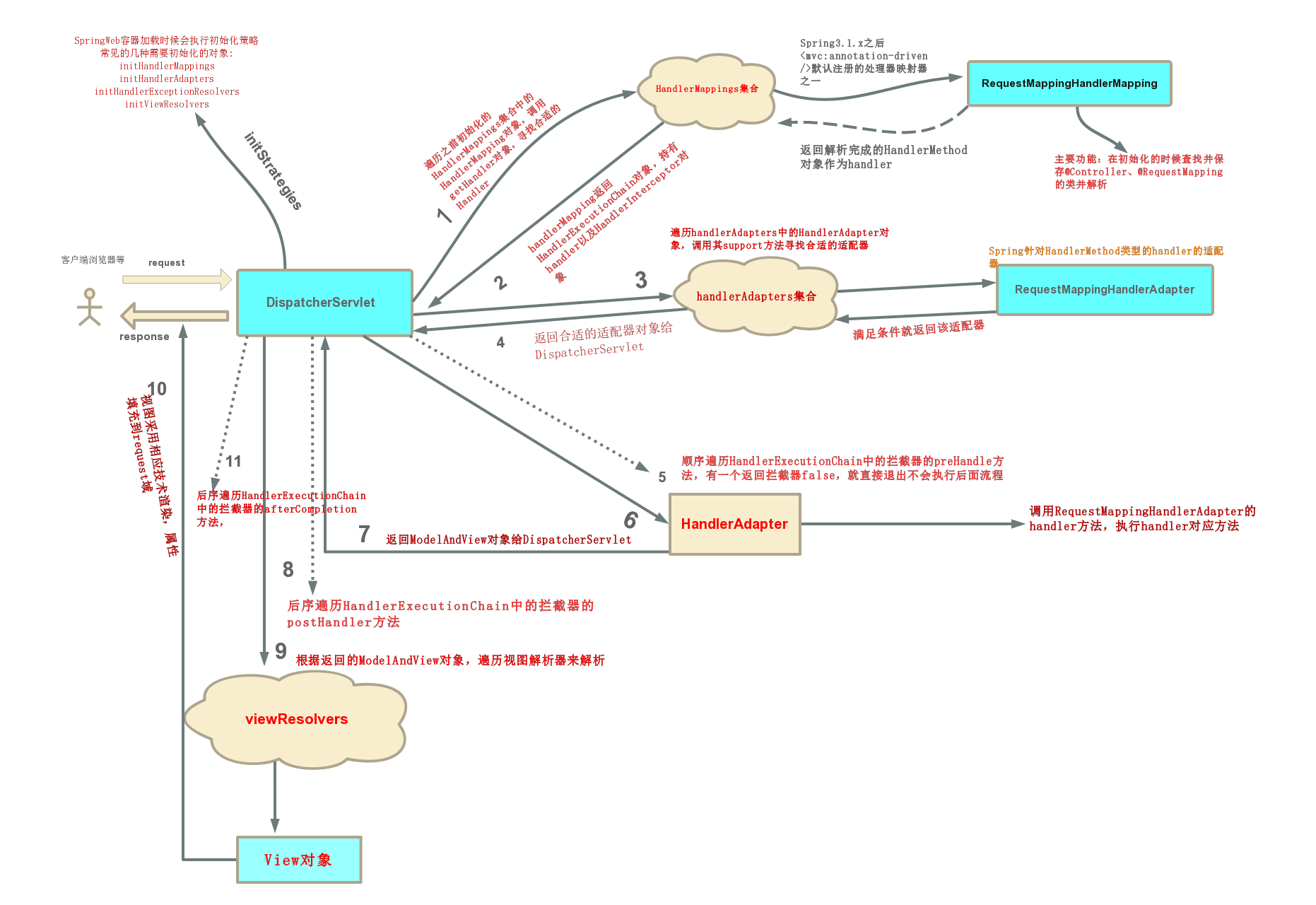

这张Spring流程图我借鉴了网上各位前辈的分析，加上自己的理解绘制的，如有侵权勿怪，如果各位觉得有帮助，也欢迎保存 ：）

总结下我对SpringWebMvc流程：

　　Step1.请求被前端控制器DispatcherServlet接收；

　　Step2.前端控制器DispatcherServlet根据自身的handlerMappings集合查找可用的handler，本质也就是Controller，当然现在最常见的就是@Controller注解的类；

　　Step3.匹配的HandlerMapping查找到合适的handler对象，并封装成HandlerExecutionChain对象(含有一个handler对象，以及若干个HandlerInterceptor拦截器)；

　　Step4.前端控制器DispatcherServlet遍历自身的handlerAdapters集合，调用HandlerAdapter接口的support方法，查找匹配的handlerAdapter对象；

　　Step5.返回匹配的HandlerAdapter给前端控制器；

　　Step6. 首先执行的是HandlerExecutionChain中的HandlerInterceptor，顺序执行其preHandle方法；有一个返回false,后面流程不再执行；

　　Step7.匹配的handlerAdapter调用其handle方法，执行业务逻辑，并且返回DispatcherServlet  ModelAndView对象（当然ModelAndView只是最基本的对象，还有多种返回可以接受)；

　　Step8.后序遍历HandlerExecutionChain中的HandlerInterceptor，执行其postHandle方法；

　　Step9. 前端控制器DispatcherServlet根据自身的viewResolvers寻找合适的视图解析视图，生成View对象，常见的JSP技术解析JSP文件路径等等，相应的其他技术替换视图解析器即可；

　　Sep10.视图解析器返回View对象给前端控制器，前端控制器根据View对象进行渲染，（比如将属性设置到request中)；

　　Step11.后序遍历HandlerExecutionChain中的HandlerInterceptor，执行其afterCompletion方法



流程大体就是这样，如果想要DEBUG流程的话，可以从DispatchServlet的doDispatch方法开始分析。
