Android显示系统非常复杂,从早期版本演化至今有很大的变化和改进,所以从当前的版本直接去查看会很困难。

初学者看到繁多的概念和类会感到无从下手。

这里我们将从实践应用的方式来展开这一系列,试图对Android的显示系统进行窥探。



Android应用通过surface绘图和SurfaceFlinger进行图像数据交互,Java层的surface绘图流程比较繁琐,

这里我们直接通过一个C++程序来得到一个surface来和SurfaceFlinger进行交互,来达到一个直观的效果。


#define LOG_TAG "bindertest"

#include <stdio.h>
#include <binder/IInterface.h>
#include <binder/Parcel.h>
#include <binder/IBinder.h>
#include <binder/Binder.h>
#include <binder/ProcessState.h>
#include <binder/IPCThreadState.h>
#include <binder/IServiceManager.h>

#include <iostream>
#include <iomanip>

#include <unistd.h>

//for ALOGD
#include <log/log.h>

#include <cutils/memory.h>

//test socketpair
#include <sys/types.h>
#include <error.h>
#include <errno.h>

#include <gui/Surface.h>
#include <gui/SurfaceComposerClient.h>
#include <android/native_window.h>


using namespace android;
using namespace std;
//

int main(int argc, char** argv)
{
	//the color is ABGR
	int color = 0xFF0000FF;
//这个用来确定当前屏幕的ARGB显示顺序
	if (argc == 2 && argv[1][0] == '1') color = 0xFFFF0000;
	if (argc == 2 && argv[1][0] == '2') color = 0xFF000000;
	if (argc == 2 && argv[1][0] == '3') color = 0xFF00FF00;
	if (argc == 2 && argv[1][0] == '4') color = 0x00FF00FF;
	if (argc == 2 && argv[1][0] == 'b') color = 0x00000000;
	if (argc == 2 && argv[1][0] == 'a') color = 0x00FF00FF;

    // set up the thread-pool
    sp<ProcessState> proc(ProcessState::self());
    ProcessState::self()->startThreadPool();

    // create a client to surfaceflinger
    sp<SurfaceComposerClient> client = new SurfaceComposerClient();

    sp<SurfaceControl> surfaceControl = client->createSurface(String8("testDraw"),
            160, 240, PIXEL_FORMAT_RGBA_8888, 0);

    sp<Surface> surface = surfaceControl->getSurface();

    SurfaceComposerClient::openGlobalTransaction();
    surfaceControl->setLayer(100000);
    SurfaceComposerClient::closeGlobalTransaction();

    ANativeWindow_Buffer outBuffer;
    surface->lock(&outBuffer, NULL);
    ssize_t bpr = outBuffer.stride * bytesPerPixel(outBuffer.format);
    android_memset32((uint32_t*)outBuffer.bits, color, bpr*outBuffer.height);
    surface->unlockAndPost();

		cout << "outBuffer.stride = " << outBuffer.stride << ", bytesPerPixel(outBuffer.format) = "
		 << bytesPerPixel(outBuffer.format) << ", outBuffer.height = " << outBuffer.height << endl;


    IPCThreadState::self()->joinThreadPool();

    return 0;
}



Android.mk

LOCAL_PATH := $(call my-dir)



#for service



include $(CLEAR_VARS)

LOCAL_SRC_FILES:= \

        service.cpp



LOCAL_SHARED_LIBRARIES := \

        libbase \

        libutils \

        liblog \

        libbinder \

        libcutils libskia libui libgui





LOCAL_CFLAGS += -Wall -Werror -Wunused -Wunreachable-code

LOCAL_MODULE:= testDraw



include $(BUILD_EXECUTABLE)



这里通过对surface的操作,在应用中获取到了在SurfaceFlinger中分配的内存地址,

写入color值,在界面上进行了显示



    ANativeWindow_Buffer outBuffer;

    surface->lock(&outBuffer, NULL);

    ssize_t bpr = outBuffer.stride * bytesPerPixel(outBuffer.format);

    android_memset32((uint32_t*)outBuffer.bits, color, bpr*outBuffer.height);





surface->lock(&outBuffer, NULL);这句话是冰山一角,里面有一系列操作,

这篇的目的是对surface有个初步的概念,混个脸熟,所以在这里并不去深入的分析各处理流程,

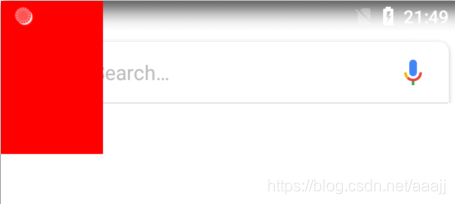

这个程序的执行结果

在手机上显示160*240的surface



使用我们的老朋友dumpsys来和SurfaceFlinger来个心灵对话,可以看到在SurfaceFlinger中生成了相应的Layer

dumpsys SurfaceFlinger



+ Layer 0x76b8edd000 (testDraw#0)

  Region transparentRegion (this=0x76b8edd380, count=1)

    [  0,   0,   0,   0]

  Region visibleRegion (this=0x76b8edd010, count=1)

    [  0,   0, 160, 240]

  Region surfaceDamageRegion (this=0x76b8edd088, count=1)

    [  0,   0,   0,   0]

      layerStack=   0, z=   100000, pos=(0,0), size=( 160, 240), crop=(   0,   0,  -1,  -1), finalCrop=(   0,   0,  -1,  -1), isOpaque=0, invalidate=0, dataspace=Default (0), pixelformat=RGBA_8888 alpha=1.000, flags=0x00000000, tr=[1.00, 0.00][0.00, 1.00]

      client=0x76ba1aa2c0

      format= 1, activeBuffer=[ 160x 240: 160,  1], queued-frames=0, mRefreshPending=0

      mSecure=0, mProtectedByApp=0, mFiltering=0, mNeedsFiltering=0 mDestroyCalled=0

            mTexName=8 mCurrentTexture=0

            mCurrentCrop=[0,0,0,0] mCurrentTransform=0

            mAbandoned=0

            - BufferQueue mMaxAcquiredBufferCount=1 mMaxDequeuedBufferCount=2

              mDequeueBufferCannotBlock=0 mAsyncMode=0

              default-size=[160x240] default-format=1 transform-hint=00 frame-counter=1

            FIFO(0):

             this=0x76ba1c9000 (mConsumerName=testDraw#0, mConnectedApi=2, mConsumerUsageBits=2304, mId=19, mPid=8411, producer=[12222:./testDraw], consumer=[8411:/system/bin/surfaceflinger])

            Slots:

             >[00:0x76bd8407a0] state=ACQUIRED 0x76bd840f80 frame=1 [ 160x 240: 160,  1]



在上面的图片中,你会发现,状态栏(statusbar)覆盖在我们所绘制的图层上面,为什么呢,

查看下dumpsys中打印的信息就清楚了,

Display 0 HWC layers:

-------------------------------------------------------------------------------

 Layer name

           Z |  Comp Type |   Disp Frame (LTRB) |          Source Crop (LTRB)

-------------------------------------------------------------------------------

 com.google.android.googlequicksearch[...]ps.gsa.searchnow.SearchNowActivity#1

       21005 |     Device |    0    0  720 1280 |    0.0    0.0  720.0 1280.0

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

 InputMethod#0

       22005 |     Device |    0   48  720 1280 |    0.0    0.0  720.0 1232.0

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

 testDraw#0

      100000 |     Device |    0    0  160  240 |    0.0    0.0  160.0  240.0

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

 StatusBar#0

      181000 |     Device |    0    0  720   48 |    0.0    0.0  720.0   48.0

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -



我们设置的图层Z-order值是100000

surfaceControl->setLayer(100000)

小于StatusBar的181000,所以181000显示在了最上层



小结:

这篇文章主要是通过一个浅显的例子来加深我们的理解,即应用通过surface进行绘图,SurfaceFlinger管理应用的图层
