主动模式和被动模式

 主动模式和被动模式是相对客户端来讲的(设置的话去监控中心设置)

被动模式:服务器端会主动连接客户端获取监控项目数据,客户端被动的接受连接,并把监控信息传递给服务端


主动模式:客户端会主动吧监控数据汇报给服务端,服务端只负责接收即可

1.当客户端数量非常多时,建议使用主动模式,这样可以降低服务端的压力

2.当服务端是公网,客户端是内网,使用主动模式即可出去传输信息给服务端,但如果是被动,服务端进不去客户端,无法进行获取信息。


添加监控主机

打开监控中心web界面

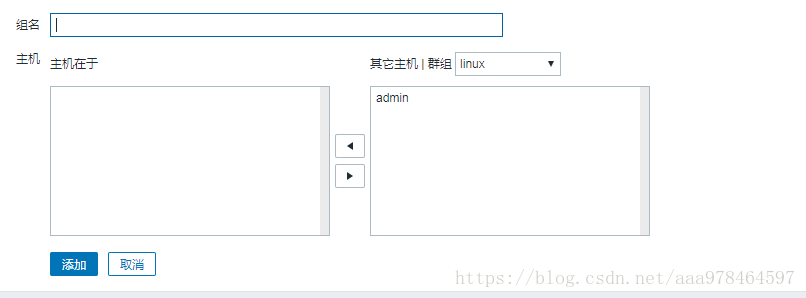

1.点击---配置---主机群组----创建群组(随意起名)

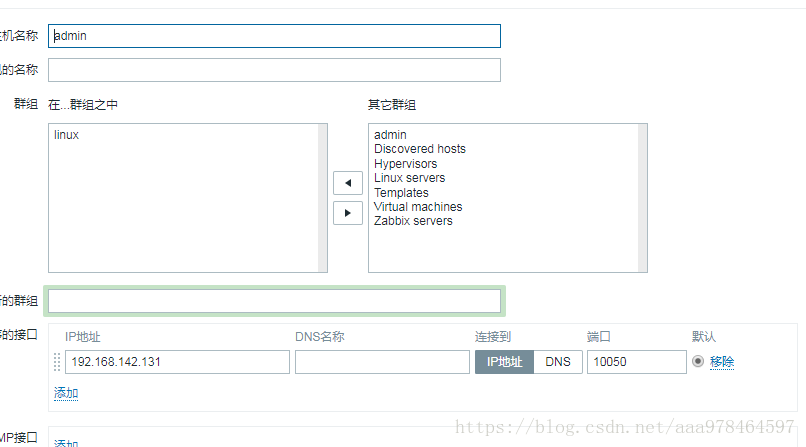

2.点击---配置----主机---创建主机(添加名字、组名、IP地址即可)

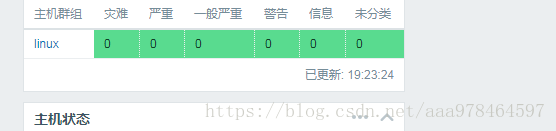

3.查看仪表盘是否有监控



介绍:应用集、监控项、触发器、图形、自动发现、web监测


应用集:多个监控项的组合,比如CPU、内存等等应用集监控

监控项:要监控的项目,就是应用集的总项目

触发器:针对某个监控项做的告警规则,比如磁盘使用量超过80%讲究触发告警。

自动发现:自动去发现服务器上的监控项目,比如网卡浏览就可以自动发现网卡设备并监控起来。

web监测:监控指定网站的某个URL访问是否正常,比如状态码是否为200,或者访问时间是否超过某个设定的时间段


添加自定义模板

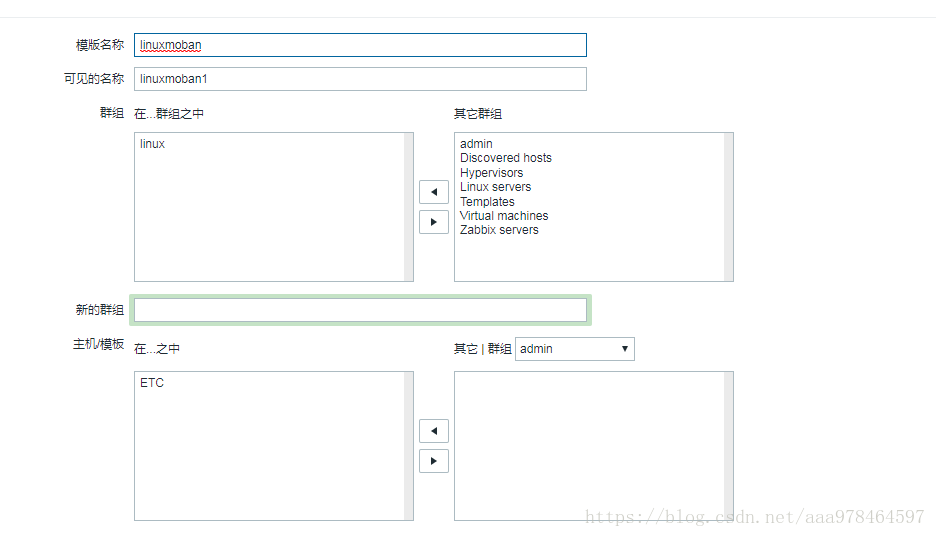

1.点击----配置----模板---创建模板(名字随意)(填写名字,组、IP)

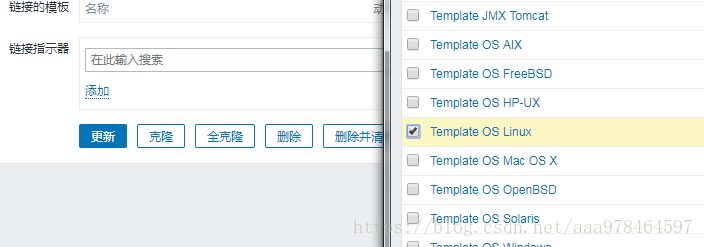

2.在上图界面按----链接的模板为template OS linux---记得选添加


3.这个时候就把所有模板导入了,删除一些自己不要的

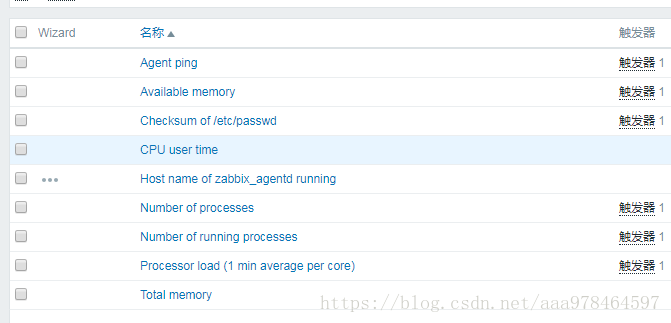

比如:监控项留以下图中的,


然后删除应用集,看见右边没监控项目的删除即可,


4.模板链接到主机:

点击主机---模板---链接刚才添加的模板



处理图形中的乱码:

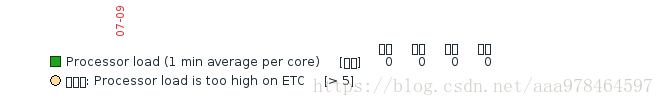

点击主机----图形---CPU load---预览发现下方出现文字无法显示


解决方法:

 1. vim /usr/share/zabbix/include/defines.inc.php

可以看到下方字体是不支持中文的,所以图表上出现小方块


2.去window机器拷贝一个字体上传到linux(随便找个带中文字的)

C:\Windows\Fonts

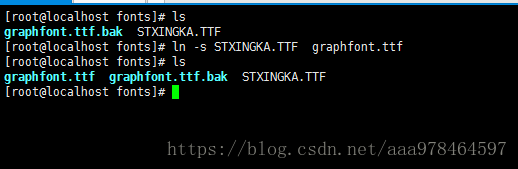

mv STXINGKA.TTF  /usr/share/zabbix/fonts/  --移动到这个存放字体的目录下

mv graphfont.ttf graphfont.ttf.bak --改名字

ln -s STXINGKA.TTF  graphfont.ttf   --做个软连接

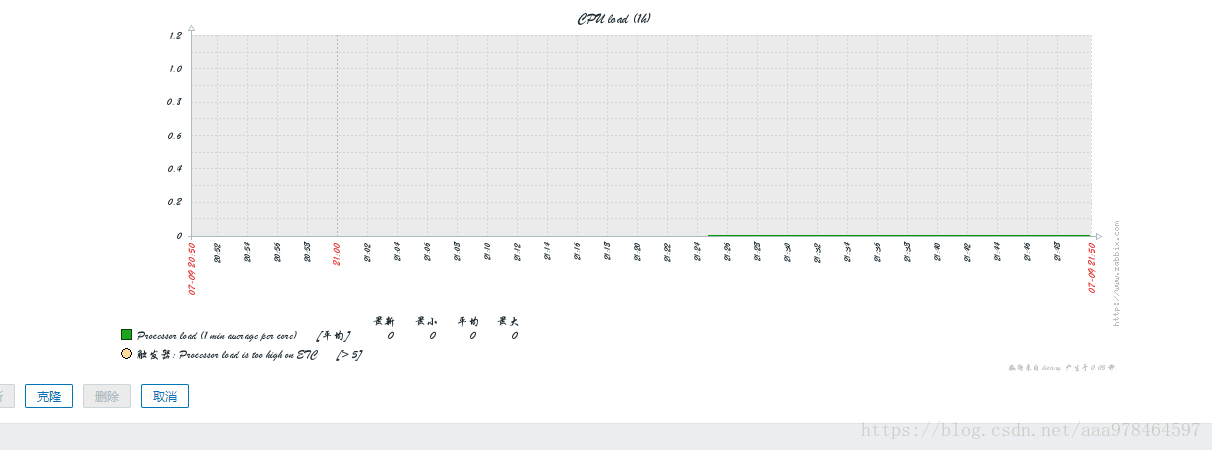

3.查看图表是否已变(变成了中文)



自动发现

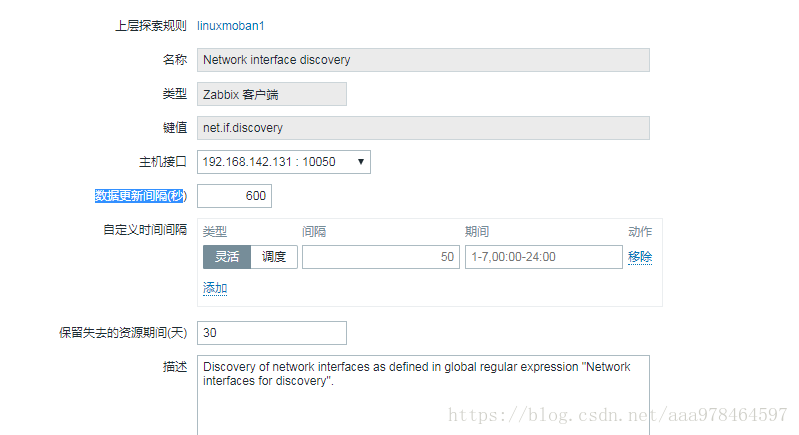

1.点击主机配置----自动发现---设置Network interface discovery---数据更新间隔(秒改为60秒


2.重启zabbix的服务端和客户端

systemctl restat  zabbix-server

systemctl restat  zabbix-agent

3.用linux下载一些库让他产生下载量

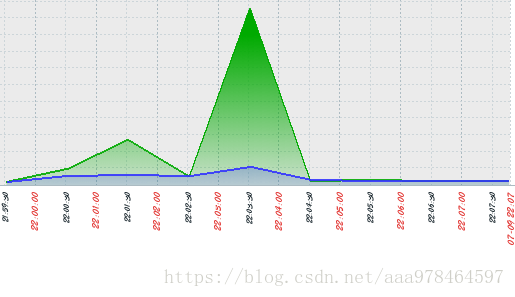

4.点击---监测---图形---选择相对应的网卡(可以看到有流量显示了)
