5.3 三维图形的精确处理

1.视点处理

MATLAB提供了设置视点的函数view，其调用格式为：

view(az,el)
az为方位角，el为仰角。均以度为单位，系统默认视点为（-37.5，30）

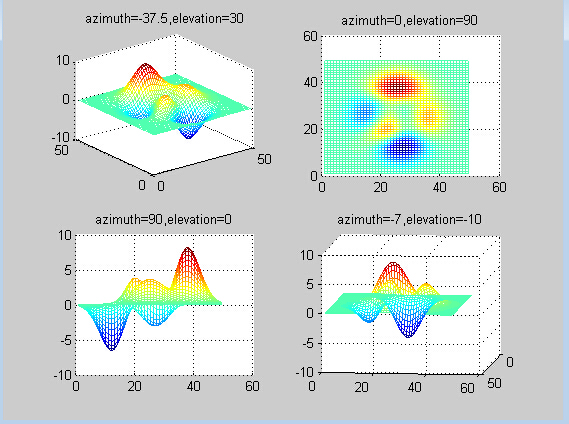

　　例：从不同视点绘制多峰函数

>> subplot(2,2,1);
mesh(peaks);
view(-37.5,30);%指定子图1的视点
title('azimuth=-37.5,elevation=30')
%
subplot(2,2,2);
mesh(peaks);
view(0,90);%指定子图1的视点
title('azimuth=0,elevation=90')
%
subplot(2,2,3);
mesh(peaks);
view(90,0);%指定子图1的视点
title('azimuth=90,elevation=0')
%
subplot(2,2,4);
mesh(peaks);
view(-7,-10);%指定子图1的视点
title('azimuth=-7,elevation=-10')

　　



2.色彩处理

2.1颜色的向量表示

MATLAB除用字符表示颜色处，还可以用3个元素的向量表示颜色。

向量元素在[0,1]范围内取值，3个元素分别表示红、绿、蓝3种颜色的相对亮度，称为RGB三元组。

表2.1为常见颜色的RGB值。

表2.1 几种常见颜色的RGB值

RGB值	颜色	字符	RGB值	颜色	字符
[0 0 1]	蓝色	b	[1 1 1]	白色	w
[0 1 0]	绿色	g	[0.5 0.5 0.5]	灰色
[1 0 0]	红色	r	[0.67 0 1]	紫色
[0 1 1]	青色	c	[1 0.5 0]	橙色
[1 0 1]	口红色	m	[0.49 1 0.83]	宝石蓝
[1 1 0]	黄色	y	[1 0.62 0.4]	铜色
[0 0 0]	黑色	k



2.2色图

2.3三维表面图形的着色

3.裁剪处理
