亚稳态之跨时钟域处理（二）

一.概述

        上一节已经介绍了亚稳态的概念以及跨时钟域单bit信号处理的方式，这一节介绍跨时钟域多bit信号处理的方式。

二.CDC多bit信号处理

1.和单bit的CDC处理一样对信号进行打两拍

        前提是这个多bit的信号持续超过目标时钟域一个时钟周期，目标时钟域不需要在一个时钟周期里面采集此数据。

2.异步FIFO或者异步RAM

        对于流式数据的CDC处理可以用异步FIFO来解决。

3.握手的方式

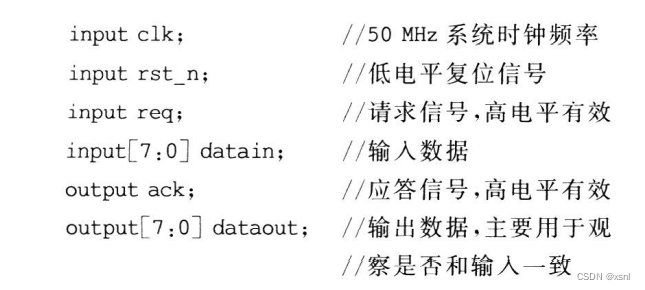

输入：异步时钟域输入一个数据信号并且带有req信号。

（1）对req打2拍

（2）对打拍后的req_r取反然后和req相与，确保得到正确的req_1信号

（3）检测到req_1信号,将数据赋值给dataout。

（4）对打拍后的req_rr取反然后和req_r相与，确保得到正确的req_2信号

（5）检测到req_2信号,将ack置为1。
