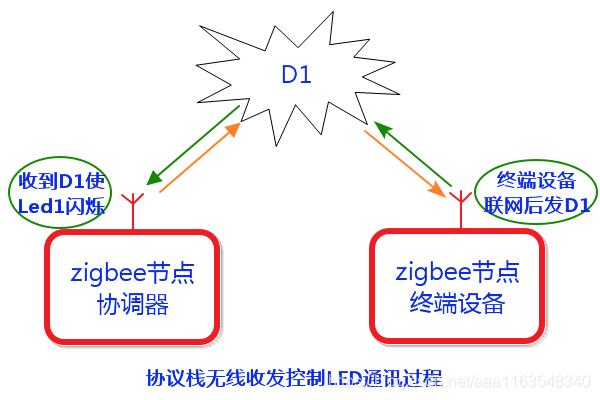

ZigBee-Z-Stack协议栈 第一节 无线收发控制LED

什么是 ZigBee 协议栈呢？

它和 ZigBee 协议有什么关系呢?协议是一系列的通信标准，通信双方需要共同按照这一标准 进行正常的数据发射和接收。协议栈是协议的具体实现形式，通俗点来理解就是协议栈是协 议和用户之间的一个接口，开发人员通过使用协议栈来使用这个协议的，进而实现无线数据 收发。 图 1 展示了 ZigBee 无线网络协议层的架构图。ZigBee 的协议分为两部分，IEEE 802.15.4 定义了 PHY（物理层）和 MAC（介质访问层）技术规范；ZigBee 联盟定义了 NWK

（网络层）、APS（应用程序支持子层）、APL（应用层）技术规范。ZigBee 协议栈就是将 各个层定义的协议都集合在一直，以函数的形式实现，并给用户提供 API(应用层)，用户可 以直接调用。

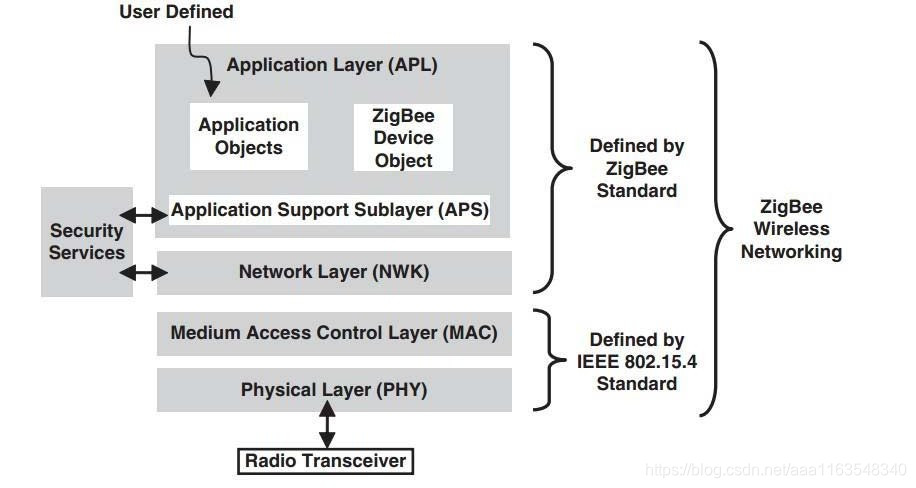

                                                  图 1 ZigBee 无线网络协议层

1. 如何使用 ZigBee 协议栈

协议栈是协议的实现，可以理解为代码，函数库，供上层应用调用，协议较底下的层与应用是相互独立的。商

业化的协议栈就是给你写好了底层的代码，符合协议标准，提供给你一个功能模块给你调用。你需要关心的就 是你的应用逻辑，数据从哪里到哪里，怎么存储，处理；还有系统里的设备之间的通信顺序什么的，当你的应 用需要数据通信时，调用组网函数给你组建你想要的网络；当你想从一个设备发数据到另一个设备时，调用无 线数据发送函数；当然，接收端就调用接收函数；当你的设备没事干的时候，你就调用睡眠函数；要干活的时 候就调用唤醒函数。所以当你做具体应用时，不需要关心协议栈是怎么写的，里面的每条代码是什么意思。除 非你要做协议研究。每个厂商的协议栈有区别，也就是函数名称和参数可能有区别，这个要看具体的例子、说 明文档。

怎么使用 ZigBee 协议栈?举个例子，用户实现一个简单的无线数据通信时的一般步骤：

1、组网：调用协议栈的组网函数、加入网络函数，实现网络的建立与节点的加入。

2、发送：发送节点调用协议栈的无线数据发送函数，实现无线数据发送。

3、接收：接收节点调用协议栈的无线数据接收函数，实现无线数据接收。 是不是看上去很简单啊，其实协议栈很多都封装好了，下面我们大概看看无线发送函数：

afStatus_t AF_DataRequest( afAddrType_t *dstAddr,endPointDesc_t *srcEP,uint16 cID,
