实现一个简单的android画板功能

主要功能有：画图，更换画布颜色，更换画笔颜色，笔迹粗细，当然还有最重要的放歌功能。

画图界面：

界面代码

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="com.example.nono.second" >




        <ImageButton
        android:id="@+id/music"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentRight="true"
        android:layout_alignParentTop="true"
        android:background="#00000000"
        android:layout_marginTop="0dp"
        android:src="@drawable/start" />

            <com.example.nono.paintview
                android:id="@+id/paintview"
                android:layout_width="200dp"
                android:layout_height="200dp"
                android:layout_alignParentBottom="true"
                android:layout_alignParentLeft="true"
                android:layout_alignRight="@+id/music"
                android:layout_below="@+id/music" /> //画板

            <Spinner
                android:id="@+id/colorselect"
                android:layout_width="33dp"
                android:layout_height="33dp"
                android:layout_alignLeft="@+id/paintview"
                android:layout_alignTop="@+id/music"
                android:layout_marginLeft="23dp"
                android:entries="@array/colors" />//画笔颜色下拉选择框

            <TextView
                android:id="@+id/textView1"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_alignBottom="@+id/colorselect"
                android:layout_alignLeft="@+id/paintview"
                android:text="画布" />

             <TextView
                 android:id="@+id/textView3"
                 android:layout_width="wrap_content"
                 android:layout_height="wrap_content"
                 android:layout_above="@+id/paintview"
                 android:layout_toLeftOf="@+id/bkcolorselect"
                 android:text="画笔颜色" />

             <Spinner
                 android:id="@+id/bkcolorselect"
                 android:layout_width="33dp"
                 android:layout_height="33dp"
                 android:layout_above="@+id/paintview"
                 android:layout_centerHorizontal="true"
                 android:entries="@array/colors" />//画布颜色选择框

             <TextView
                 android:id="@+id/textView4"
                 android:layout_width="wrap_content"
                 android:layout_height="wrap_content"
                 android:layout_above="@+id/paintview"
                 android:layout_toRightOf="@+id/bkcolorselect"
                 android:text="粗细" />

             <Spinner
                 android:id="@+id/wid"
                 android:layout_width="wrap_content"
                 android:layout_height="wrap_content"
                 android:layout_above="@+id/paintview"
                 android:layout_alignTop="@+id/music"
                 android:layout_toLeftOf="@+id/music"
                 android:layout_toRightOf="@+id/textView4"
                 android:entries="@array/num" />//画笔粗细选择框

</RelativeLayout>

 下拉框显示的值配置在arrays.xml中

<?xml version="1.0" encoding="utf-8"?>
    <resources>
    <string-array name="colors">
        <item>red</item>
        <item>yellow</item>
        <item>black</item>
        <item>blue</item>
        <item>white</item>
    </string-array>
    <string-array name="num">
        <item>5</item>
        <item>10</item>
        <item>15</item>
        <item>20</item>
        <item>25</item>
    </string-array>
</resources>


 功能方面



首先是画图功能，主要使用三个类（Color，Paint，Canvas）

画图功能其实是将画笔走过的点依次连接起来形成线条。

public boolean onTouch(View v, MotionEvent e) {
			// TODO Auto-generated method stub
			Point p=new Point((int)e.getX(),(int)e.getY());
			if(e.getAction()==e.ACTION_DOWN){    //当按下
				pointall=new ArrayList<Point>();
				pointall.add(p);
			}
			else if(e.getAction()==e.ACTION_UP){//当抬起
				pointall.add(p);
				paintview.this.postInvalidate();   //重绘
			}
			else if(e.getAction()==e.ACTION_MOVE){
				pointall.add(p);                   //移动时候
				paintview.this.postInvalidate();   //重绘
			}
			return true;
		}

 该方法主要是将画笔走过的点依次记录在链表里面

 再利用下面的方法依次将链表中的点连接起来形成线条

if(pointall.size()>1){
			Iterator<Point> iter=pointall.iterator();// 现在有坐标点保存的时候可以开始进行绘图
			Point first=null;
			Point last=null;
			while(iter.hasNext()){
				if(first==null){
					first=(Point)iter.next();
				}
				else{
					if(last!=null){
					first=last;    //将下一个坐标点赋给上面的
				   }
				last=(Point)iter.next();	//不停下指
				canvas.drawLine(first.x, first.y, last.x, last.y,p);

				}
			}
		}
	}

更换画笔颜色和粗细

这个功能的实现是利用setColor()和setStrokeWidth()方法改变Paint类的color和width的值。

根据用户所选择的值传递相关参数，对颜色和粗细进行改变：

	static void setwidth(int i){
		p.setStrokeWidth(i);
	}
	static void setcolor(int i){
		switch(i){
		case 1:p.setColor(Color.RED);break;
		case 2:p.setColor(Color.YELLOW);break;
		case 3:p.setColor(Color.BLACK);break;
		case 4:p.setColor(Color.BLUE);break;
		case 5:p.setColor(Color.WHITE);break;
		}
	}

更换画布颜色

这个功能的实现刚开始我以为跟画笔颜色更换差不多，后来发现只需要改变界面上组件的背景属性便可以解决

public class second extends Activity{

	private com.example.nono.paintview pa;//建立画板的对象
.............

@Override
	protected void onCreate(Bundle savedInstanceState) {

		pa =(com.example.nono.paintview) findViewById(R.id.paintview);//与界面上画布绑定
...........
	}
	private void setlistener(){
...........

		spinner.setOnItemSelectedListener(new OnItemSelectedListener(){

			 public void onItemSelected(AdapterView<?> parent, View view,
	                    int pos, long id) {

	                String[] colors = getResources().getStringArray(R.array.colors);
	                Toast.makeText(second.this, "你点击的是:"+colors[pos], 2000).show();
	                if(colors[pos].equals("red"))
	                	{spinner.setBackgroundColor(Color.RED);//改变下拉框所选择的颜色
	                	pa.setBackgroundColor(Color.RED);}//改变画布颜色
	                else if(colors[pos].equals("yellow"))
	                {spinner.setBackgroundColor(Color.YELLOW);
	                pa.setBackgroundColor(Color.YELLOW);}
	                else if(colors[pos].equals("black"))
	                {spinner.setBackgroundColor(Color.BLACK);
	                pa.setBackgroundColor(Color.BLACK);
	                }
	                else if(colors[pos].equals("blue"))
	                {spinner.setBackgroundColor(Color.BLUE);
	                pa.setBackgroundColor(Color.BLUE);
	                }
	                else if(colors[pos].equals("white"))
	                	{spinner.setBackgroundColor(Color.WHITE);
	                	pa.setBackgroundColor(Color.WHITE);

	                	}
	            }
	            @Override
	            public void onNothingSelected(AdapterView<?> parent) {
	                // Another interface callback
	            }
		});


	}

}

音乐播放功能

对图片按钮的监听，根据点击改变图片，并调用播放或停止音乐的方法

music.setOnClickListener(new OnClickListener() {
			public void onClick(View v){
				count++;
				if(count%2==1)
				{ music.setImageDrawable(getResources().getDrawable(R.drawable.stop));   //改变按钮图标
				start(v);}
				else
				 {music.setImageDrawable(getResources().getDrawable(R.drawable.start)); //改变按钮图标
				 stop(v);
				 }

			}
		});//对播放音乐按钮的监听

public void start(View v) {
	        //找到指定MP3资源
	        this.myMediaPlayer=MediaPlayer.create(getApplicationContext(), R.raw.qt);
	        //播放完毕处理
	        this.myMediaPlayer.setOnCompletionListener(new OnCompletionListener(){

	            @Override
	            public void onCompletion(MediaPlayer media) {
	                second.this.playflag=false;//播放完毕
	                media.release();//释放所有状态

	            }
	        });
	        if(this.myMediaPlayer!=null){
	            this.myMediaPlayer.stop();//停止播放
	        }
	        try {
	        	 if(!this.myMediaPlayer.isPlaying()){
	            this.myMediaPlayer.prepare();
	            this.myMediaPlayer.start();
//	          Mp3Activity.this.text.setText("正在播放音频文件");
	        	 }
	        }
	         catch (IOException e) {
	            // TODO Auto-generated catch block
//	          this.text.setText("文件播放出现异常"+e);
	        }
	        }


	    public void stop(View v) {
	        if(second.this.myMediaPlayer!=null){
	            second.this.myMediaPlayer.stop();
//	          Mp3Activity.this.text.setText("停止播放音频文件....");
	        }

	    }


}

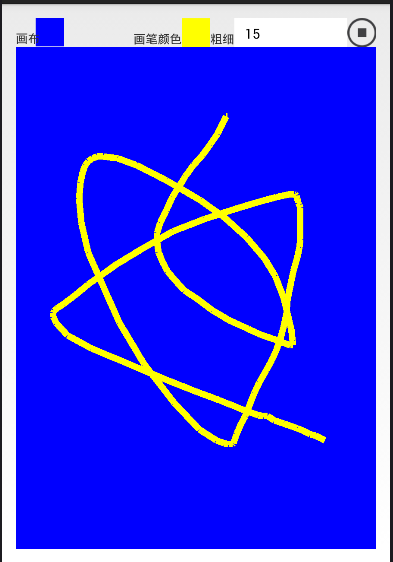

 改变画布颜色，画笔颜色、粗细，听着歌的画图界面：
