【传感器】最小二乘法实现磁力计椭球校准

总体思路

磁力计的数据在实际中是椭球的形状，在此之前使用了球体拟合进行校准，也就是简化为正球体的模型，得出的结果比较差，航向计算不准，还是需要用椭球的模型来估计偏移量，先使用标准的椭球方程，进行化简与变形，得到最小二乘法可以进行估计的标准形式，之后对原始数据进行最小二乘法矩阵的赋值，求解方程，最终观察拟合效果。

椭球方程

椭球的标准方程为：

最小二乘法原理回顾

在这里由于数据是一次性采集完之后处理，因此使用批处理最小二乘法即可，批处理最小二乘法的原理简单来说就是如下的过程：

对于一组采用数据，当前有：

1）数据向量：φ = [x1 x2 ... xn]T

2) 输出向量：y

3) 参数矩阵：θ = [a1 a2 ... an]T

对于单组数据：

实际输出为：y = φT * θ

估计输出就为：y_hat = φT * θ_hat

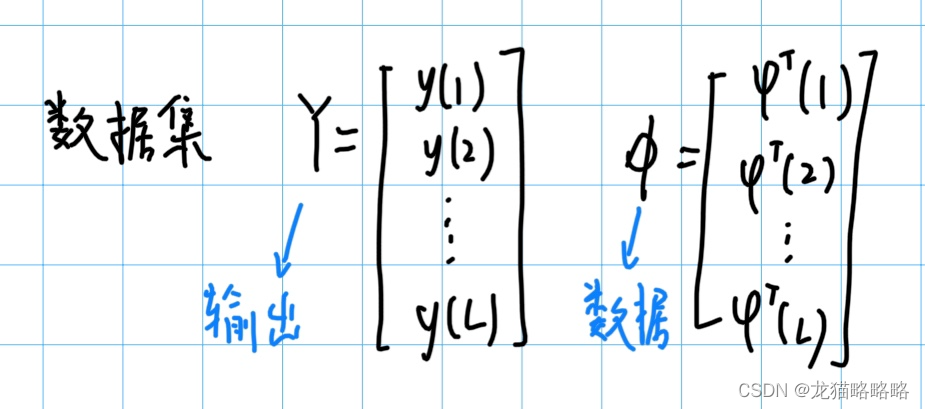

对于多组采样数据，将单组数据向量集合起来写成矩阵的形式，为：

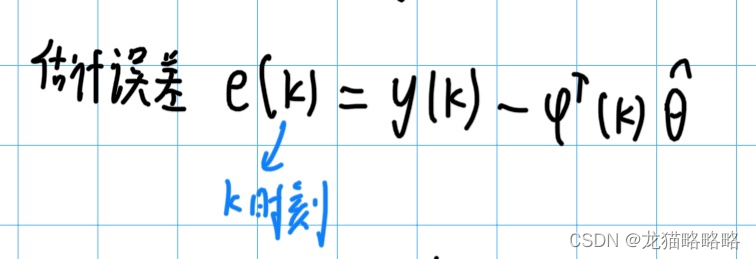

引入一个估计误差的变量，记作 e：

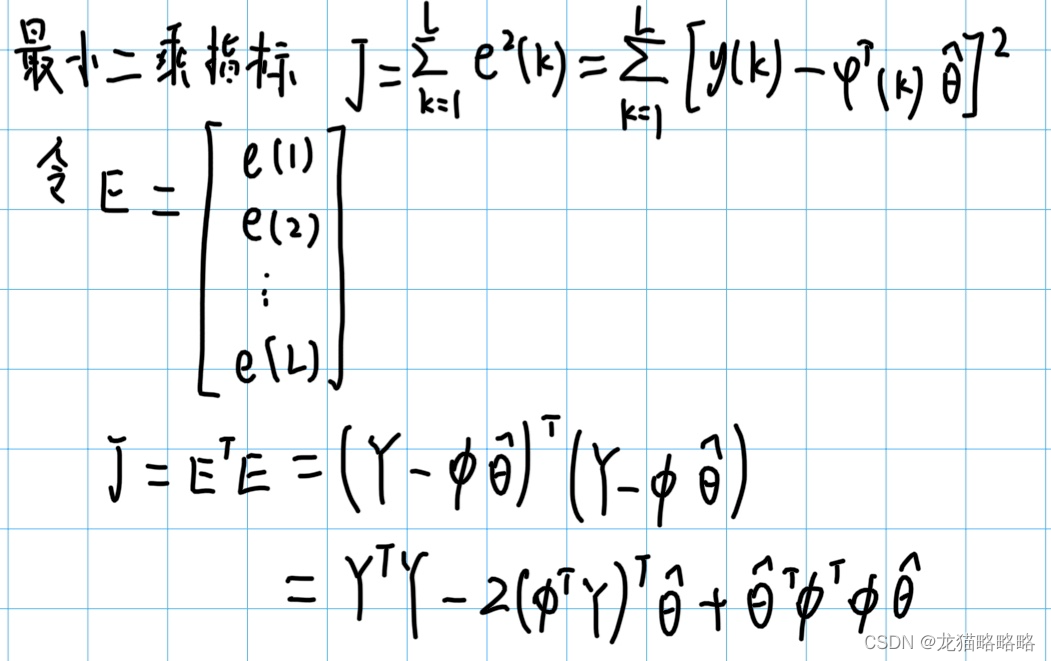

之后可以根据误差 e，写出最小二乘的指标函数 J：

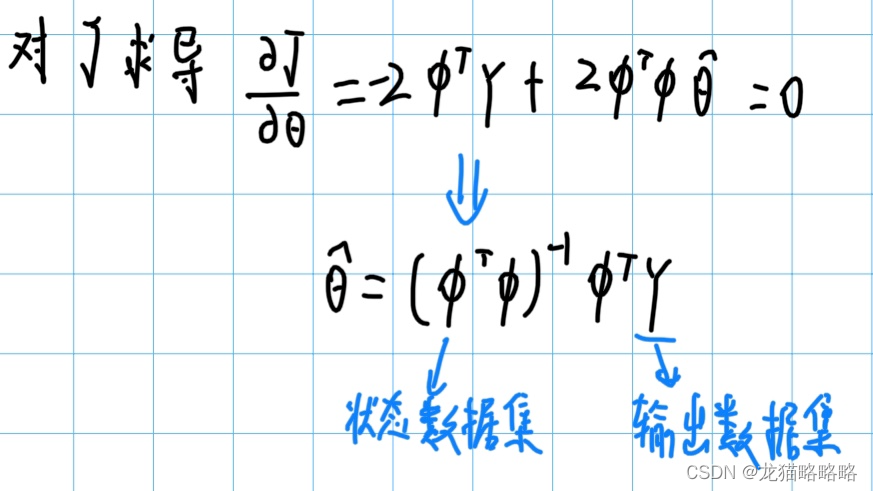

对 J 求导，便可以得到估计参数 θ_hat 的极值，进而写出估计参数 θ_hat 的表达式：

椭球方程化简

椭球方程化简，就是将椭球方程转化为适合最小二乘法求解的形式，先将椭球方程展开，得到：

最初也是直接使用的此方程进行最小二乘法拟合的，也就是输出矩阵 Y 都是 1 的形式。但使用此方程会有问题，可以求出多个解，使用matlab求解的话，很容易就会求出异常的解，也就是Rx，Ry，Rz很大的时候，也是会满足方程的，但这个解肯定是不对的。

因此需要对此方程进行变种，在查找了网上其他人的做法后，比较好的做法是两边同时乘上 Rx2 ，之后，将 x2 移到等式右边：

以上述方程建立最小二乘法需要的矩阵：

数据向量：φ = [y2 z2 x y z 1]T

输出向量：y = -x2

参数矩阵：θ = [(Rx2/Ry2)   (Rx2/Rz2)   (-2Ox)   (-2Rx2Oy/Ry2)   (-2Rx2Oz/Rz2)   (Ox2+Rx2Oy/Ry2+Rx2Oz/Rz2-Rx2)]T

之后再把单个采样的向量集合起来写成矩阵的形式：

之后就可以求解出估计参数矩阵 θ_hat，进而就可以求解出椭球的三轴中心 Ox,Oy,Oz，以及半轴长 Rx,Ry,Rz：

Ox = -theta_hat(3) / 2;

Oy = -theta_hat(4) / (2*theta_hat(1));

Oz = -theta_hat(5) / (2*theta_hat(2));

Rx = sqrt(Ox*Ox + theta_hat(1)*Oy*Oy + theta_hat(2)*Oz*Oz - theta_hat(6));

Ry = sqrt((Rx*Rx) / theta_hat(1));

Rz = sqrt((Rx*Rx) / theta_hat(2));

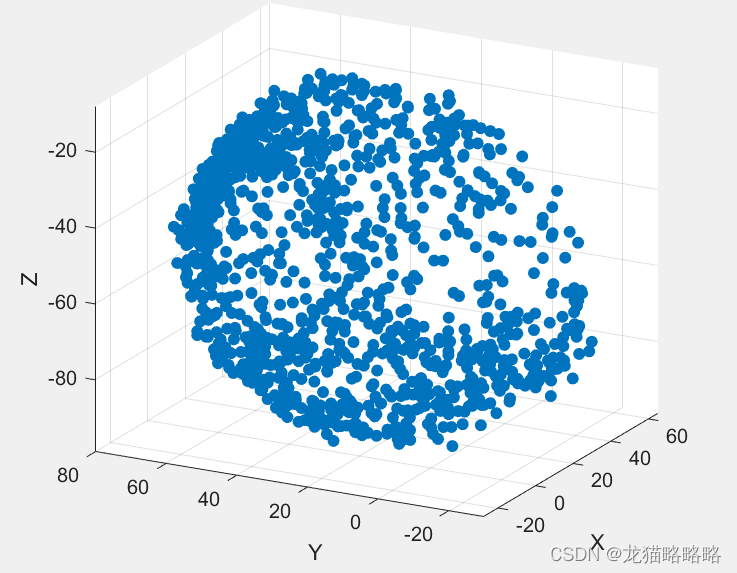

原始采样的磁力计数据图：

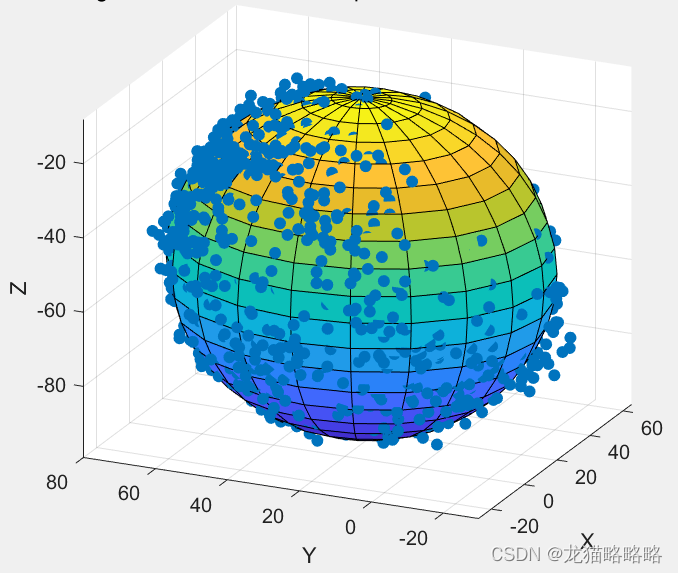

加上拟合的椭球模型：
