【STM32杂记】ADC数据使用DMA传输时的数据宽度对齐问题

前言

一直是使用DMA来传输ADC数据，使用规则注入的方式，但前几天配置一个新工程之后，发现数据比原来小了一半。在检查了四个小时之后，终于发现了问题，在此记录分享。

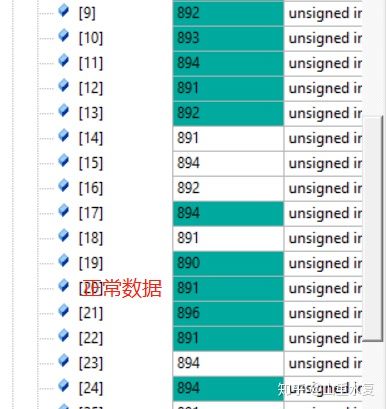

HAL库里的ADC数据目标地址数组时无符号整型32位，也即对应4字节(1字)

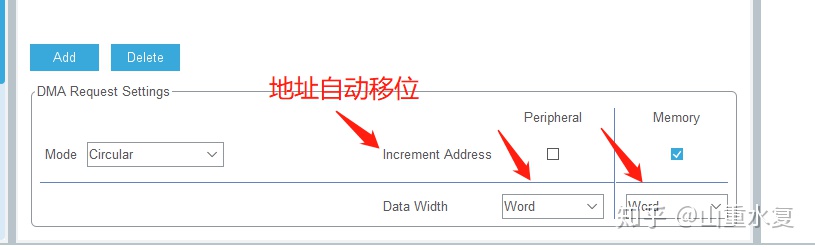

因此，在cubemx中的对应DMA传输数据宽度也要选择‘字’与其对应

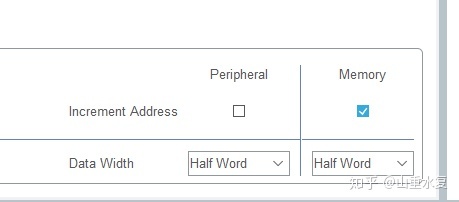

如果选择了半字，如下：

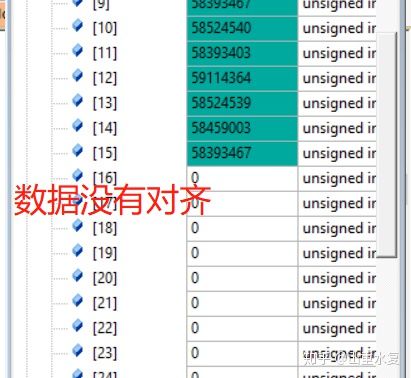

就会看到数据是16位传输，目标数组是32位，一个数组变量其实代表了两个数据，而数组后半部分全是0：

使用上述异常数据，计算出来的结果当然就是正常数据的一半。当然，如果想避免这种问题，如果没有那么多的通道数据，可以直接使用触发注入的方式去采集，这样简单便捷，就是需要设置触发信号，
