防火墙 双机热备A/S模式和A/A模式原理

一、主备备份模式原理
主备备份指正常情况下仅由主要设备处理业务，备用设备空闲。当主用设备接口、链路或整机故障时，备用设备立即切换为主用设备，解题主用设备处理业务。
防火墙在缺省情况下提供了两个VGMP管理组：Active组合Standby组。主备备份时只有一个VGMP管理组在工作。主备备份模式需要将两台防火墙一台VGMP组配置为Active组，另一台配置为Standby组。
主备备份模式如下所示：

在主备备份模式下，总是有一个VGMP组处于未使用状态。

二、负载分担模式原理
当防火墙配置了负载分担模式时，两个VGMP管理组同时工作，工作原理完全相同。两台设备同时处理业务。当其中一台设备发生故障时，另外一台设备会立即承担业务，保证原来要通过故障防火墙的业务不中断。
防火墙双机热备负载分担模式如下：

负载分担方式，可以更形象的称之为互为主备，在防火墙中两个VGMP管理组总是同时工作。

三、主备备份和负载分担应用场景

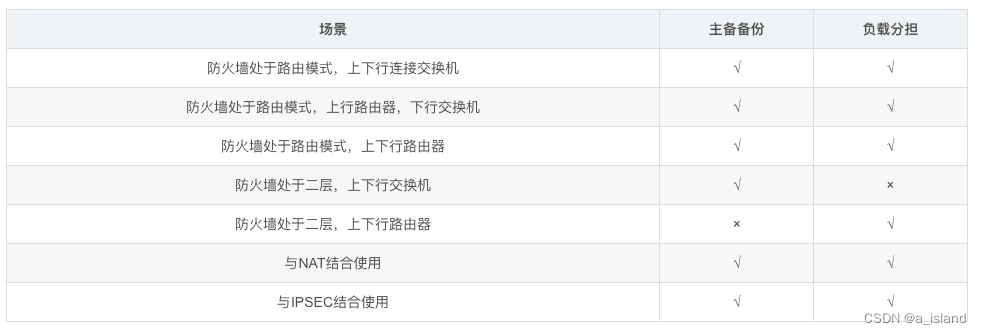

主备备份和负载分担应用场景如下所示：

防火墙处于二层，上下行交换机不能使用“负载分担”，否则就会出现环路。
————————————————
