ZYNQ之嵌入式SDK开发--GPIO的bank与MIO的bank有何区别

于 2025-02-23 14:14:48 发布
阅读量215 收藏
点赞数 2
文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/a_1940562/article/details/145787848
版权

1、GPIO的bank

  • GPIO定义：GPIO是一个外设，用于对器件的引脚进行观测（input）和控制（output）---（通过MIO）

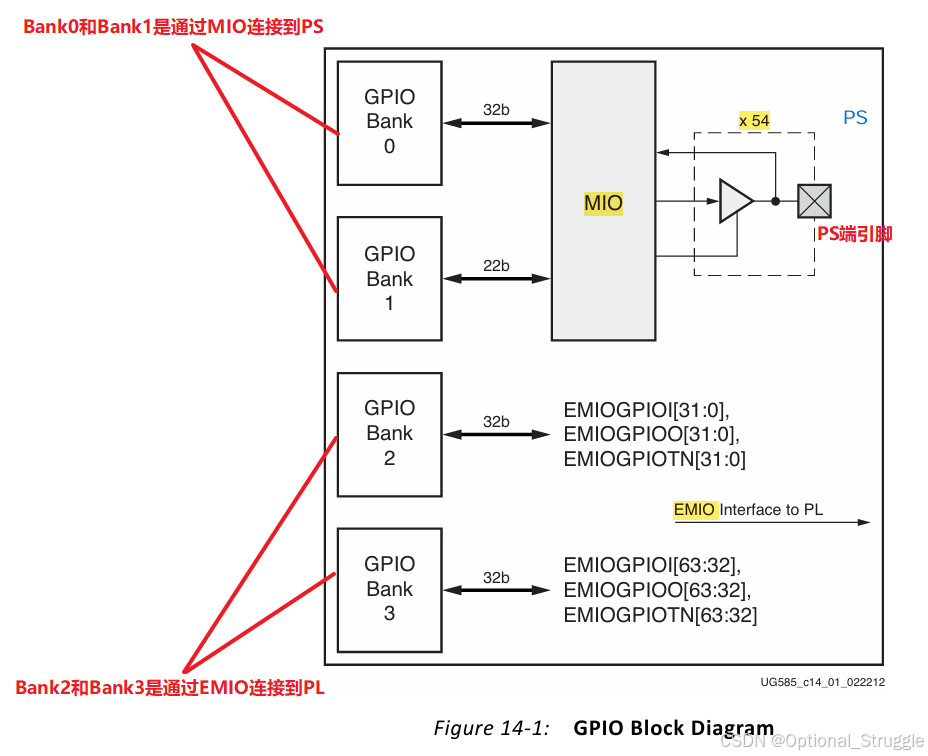

  • GPIO被分为4个bank

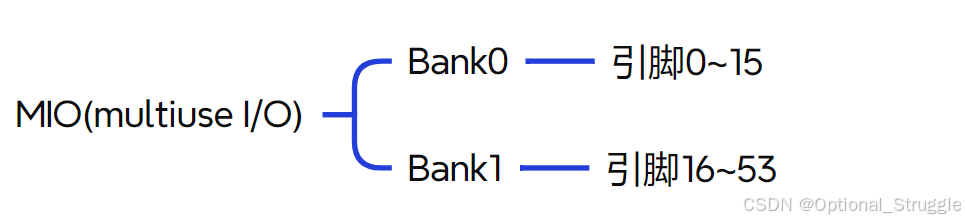

2、MIO的bank

MIO定义：把PS外设和静态存储器接口的访问给多路复用到这个器件的引脚上
