EF 6 DB-First系列--Entity Framework中实体与实体之间的映射关系

Entity Framework中实体与实体之间的映射关系

在这里，您将了解Entity framework如何管理实体之间的关系。

Entity framework支持三种类型的关系，与数据库一样:1)一对一2)一对多3)多对多。

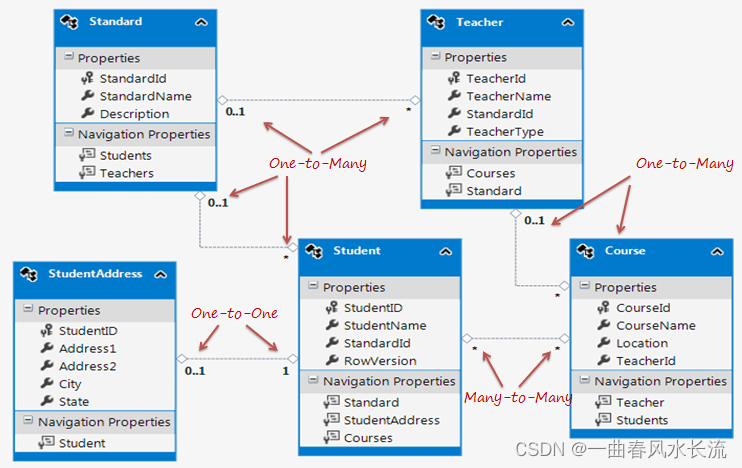

我们已经在创建实体数据模型一章中为SchoolDB数据库创建了一个实体数据模型。下图显示了该EDM的视觉设计器以及所有实体和它们之间的关系。

让我们看看entity framework是如何管理每个关系(关联)的。

One-to-One(一对一) 关系

正如您在上图中所看到的，Student和StudentAddress具有一对一的关系(0或1)。一个学生只能有一个或零个地址。Entity framework将Student引用导航属性添加到StudentAddress实体中，将StudentAddress导航实体添加到Student实体中。此外，StudentAddress实体同时具有studententid属性作为PrimaryKey(可以不作为主键存在)和ForeignKey(但是一定要作为外键存在，数据加载的时候就是根据该外键来加载数据的)，这使它们成为一对一的关系。

public partial class Student
{
    public Student()
    {
		this.Courses = new HashSet<Course>();
    }

    public int StudentID { get; set; }
    public string StudentName { get; set; }
    public Nullable<int> StandardId { get; set; }
    public byte[] RowVersion { get; set; }

	public virtual StudentAddress StudentAddress { get; set; } //关联的另一个实体

}

public partial class StudentAddress
{
	//public int ID { get; set; }  //默认使用id作为主键或以id结尾的属性作为主键
    public int StudentID { get; set; } //关联的Student 表的外键
    public string Address1 { get; set; }
    public string Address2 { get; set; }
    public string City { get; set; }
    public string State { get; set; }

    public virtual Student Student { get; set; } //关联的另一个实体
}

1、一对一关系，两个实体中都包含对对方的引用导航属性。
2、从属实体中要包含对主体的外键引用(指向主体的主键)。

One-to-Many(一对多) 关系

Standard和Teacher具有一对多的关系，以多重性为标志，其中1代表一个，*代表多个。这意味着Standard可以有多个Teacher，而Teacher只能与一个Standard相关联。

为了表示这一点，Standard实体具有集合导航属性Teachers(请注意它是复数)，这表明一个Standard可以有一个Teachers(许多教师)的集合。Teacher实体有一个Standard导航属性(引用属性)，它表明Teacher与一个Standard相关联。此外，它还包含了StandardId外键(Standard实体中的PK)。这使其成为一对多关系。

public partial class Standard
{
    public Standard()
    {
        this.Teachers = new HashSet<Teacher>();
    }

    public int StandardId { get; set; }
    public string StandardName { get; set; }
    public string Description { get; set; }

    public virtual ICollection<Teacher> Teachers { get; set; } //一个等级适用于多个老师
}

public partial class Teacher
{
    public Teacher()
    {
        this.Courses = new HashSet<Course>();
    }

    public int TeacherId { get; set; }
    public string TeacherName { get; set; }
    public Nullable<int> TeacherType { get; set; }

    public Nullable<int> StandardId { get; set; } //外键，关联等级的主键
    public virtual Standard Standard { get; set; } //一个老师对应一个等级
}

Many-to-Many(多对多) 关系

Student和Course具有多对多的关系，其特征是多重性。这意味着一个Student可以注册许多Course，同时，一门Course可以教授给许多Studen。

数据库包括StudentCourse连接表(中间表)，其中包含两个表(Studentt表和Course表)的主键。Entity Framework通过在CSDL和可视化设计器中没有连接表的实体集(DbSet属性)来表示多对多关系。相反，它通过映射进行管理。

正如您在上图中看到的，Student实体包括集合导航属性Courses，而Course实体包括集合导航属性Students，以表示它们之间的多对多关系。

下面的代码片段显示了Student和Course实体类。

public partial class Student
{
    public Student()
    {
        this.Courses = new HashSet<Course>();
    }

    public int StudentID { get; set; }
    public string StudentName { get; set; }
    public Nullable<int> StandardId { get; set; }
    public byte[] RowVersion { get; set; }

    public virtual ICollection<Course> Courses { get; set; } //一个学生可以学习多门课程
}

public partial class Course
{
    public Course()
    {
        this.Students = new HashSet<Student>();
    }

    public int CourseId { get; set; }
    public string CourseName { get; set; }
    public System.Data.Entity.Spatial.DbGeography Location { get; set; }

    public virtual ICollection<Student> Students { get; set; } //一门课程可以被多个学生学习
}

多对多的关联关系情况下，在两个实体中都添加 对对方的 集合引用导航属性。中间表由Entity Framework来自动生成。

注意:Entity framework仅在连接表(在本例中为StudentCourse)不包括两个表中pk（主键）以外的任何列时支持多对多关系。如果连接表包含额外的列，比如DateCreated，那么EDM也会为中间表创建一个实体，您将不得不手动管理多对多实体的CRUD操作。

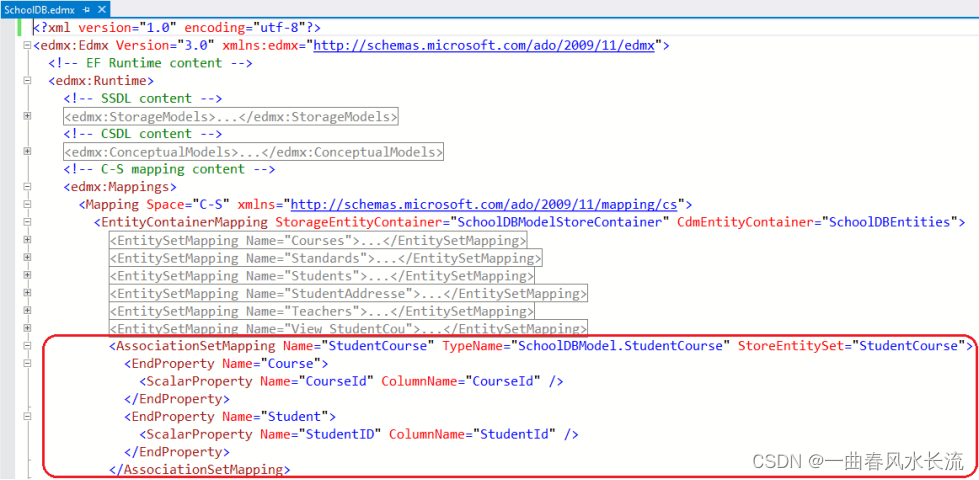

在XML视图中打开EDM。您可以看到SSDL(存储模式)有StudentCourse实体集，但是CSDL没有。相反，它被映射到Student和Course实体的导航属性中。MSL (C-S Mapping)将学生和课程之间的映射放到节中的StudentCourse表中。

因此，在EDM中通过C-S映射来管理多对多关系。所以，当你在Course中添加一个Student或在Student中添加一个Course并保存它时，它会在StudentCourse表中插入添加的Student和Course的PK。因此，这种映射不仅可以方便地直接在两个实体之间进行关联，而且还可以跨这些连接管理查询、插入和更新。
