嵌入式逻辑分析仪SignalTap II 设计范例

嵌入式逻辑分析仪—SigbalTap II，脱离软件仿真，嵌入式逻辑分析仪，多通道数据测试，在没有外置logic的时候。还是比较爽的事情

本例中用正弦波、三角波、锯齿波、方波波形数据为参考，简要讲解SignalTap II

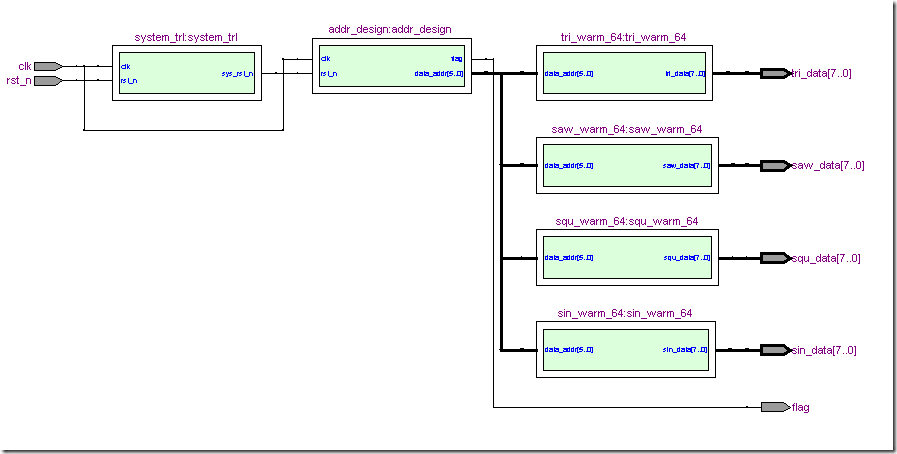

（1）新建工程，引脚配置：，RTL图如下

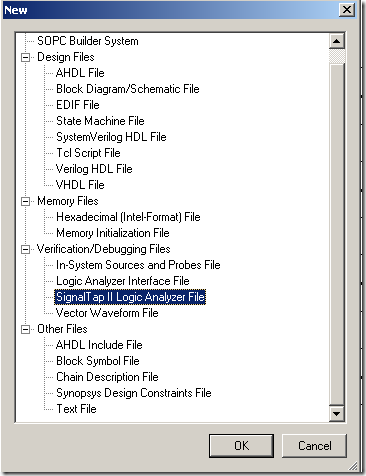

（2）新建SignalTap II 文件



（3） 设置待测信号名

（4）在node双击添加需要观察的数字信号；不要调入系统时钟，因为本例打算用系统时钟来做逻辑分析仪的采样时钟

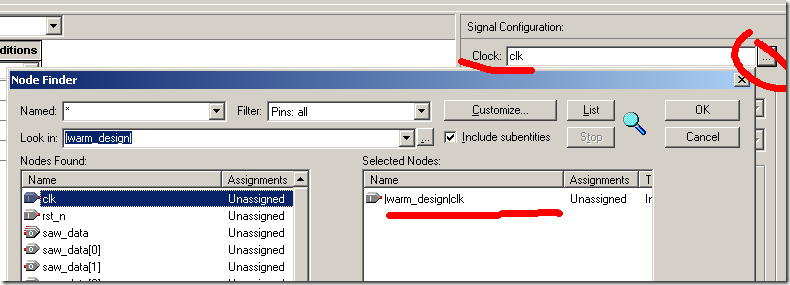

（5）添加系统采样时钟（类似示波器的采样）

（6）设置采样深度：因为占用ESB/M9K，采样深度最好小于9K，这里设置为2K

（7）设置采样其实触发位置

（8）触发方式： （此处我也不是很清楚，大概模式吧）

（9）设置触发输入：选择触发信号以及触发方式，flag为触发使能信号，实际工程中没用，只是signaltap ii的使能信号；高电平触发

（10）save  and yes，再次编译，和本工程捆绑在一起download to device，当然也可以在Settings设置

关于PIN，如果你懒得设置，可以不分配out的信号，但是clk和rst_n必须分析，因为那是系统的驱动信号

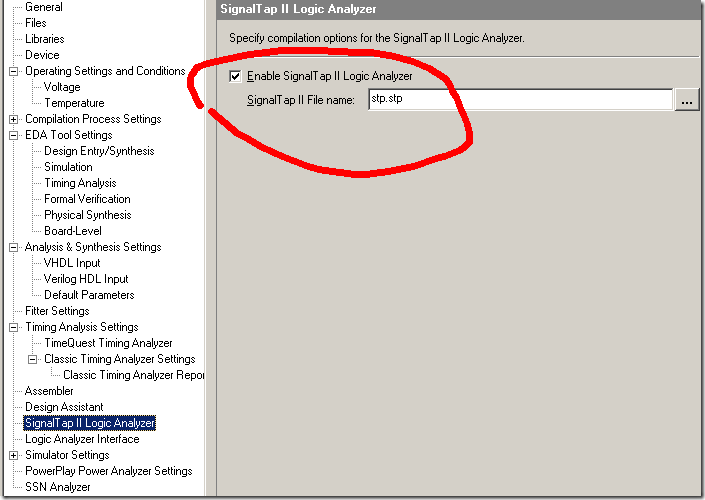

测试ok 后，取消上述bmp中的enable SignalTap II Logic Analyzer ，精简成本设计

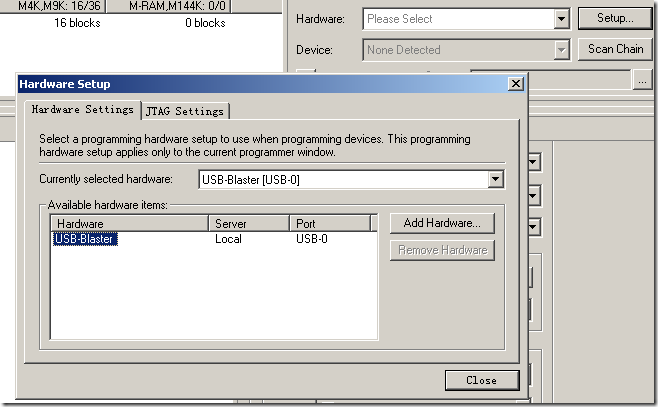

（11）设置handware setup，链接device

（12）download sof文件（当然也可以在Q II直接download）

（13）进程—Anturon Analysis，自动分析

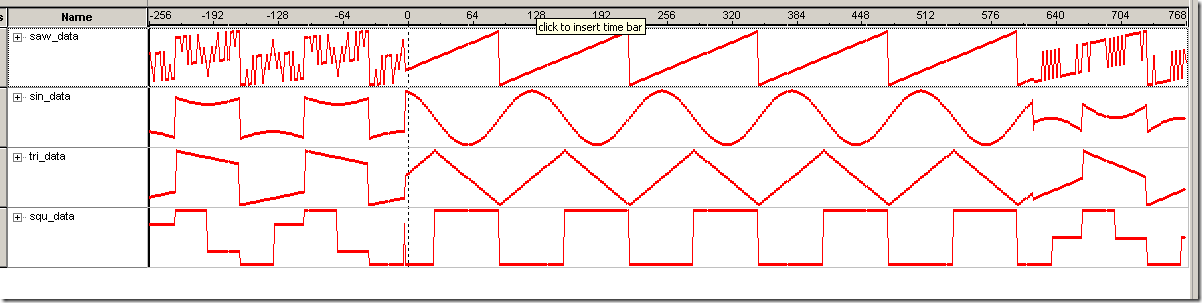

（14） 观察输出信号，设置为模拟信号，如下，方便观察

（15）为什么那么帅。。。。

（16）实际测试到一段时间后，会出现bug，可能长时间采样倒是逻辑边沿不能对齐吧，毕竟没那么完美

(17) OK ,byebye
