Android WMS工作原理浅析（二）

前言

前面一篇文章对WMS做了一些简单的介绍，如果您对WMS还没有初步的认知，可以先移步前一篇文章Android WMS工作原理浅析（一）

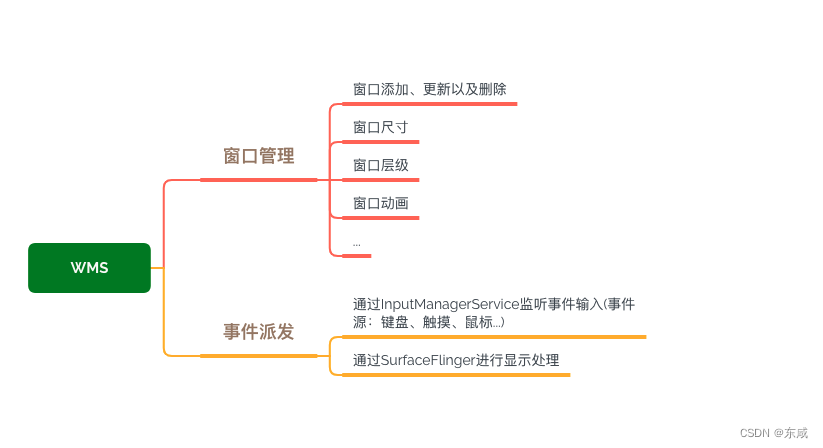

WMS的职责

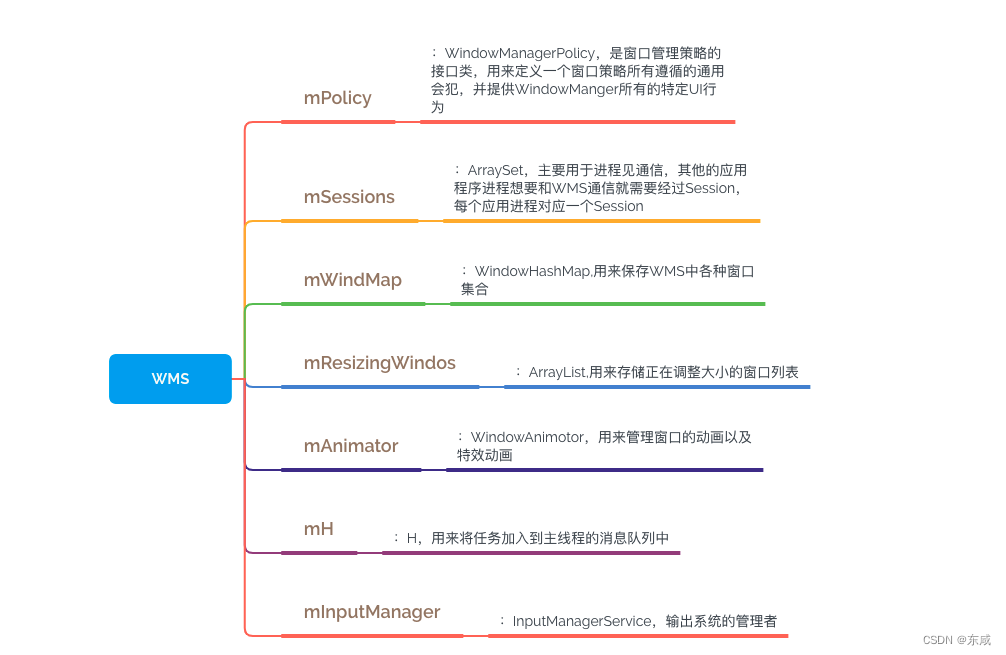

WMS中重要的一些属性释义

从WMS类中包含的属性也可以看出WMS的主要职责，窗口管理、窗口动画以及监听输入进行事件派发。

WMS中addWindow源码分析

在分析addWindow之前，先了解几个类；
** WindowToken**：WindowToken具有令牌的作用，是对应用组件的行为进行规范管理的一个手段。WindowToken由应用组件或其管理者负责向WMS声明并持有。应用组件在需要新的窗口时，必须提供WindowToken以表明自己的身份，并且窗口的类型必须与所持有的WindowToken的类型一致，同时它将属于同一个应用组件的窗口组织在了一起；

DisplayContent：如果说WindowToken按照窗口之间的逻辑关系将其分组，那么DisplayContent则根据窗口的显示位置将其分组。隶属于同一个DisplayContent的窗口将会被显示在同一个屏幕中。每一个DisplayContent都对应这一个唯一的ID，在添加窗口时可以通过指定这个ID决定其将被显示在那个屏幕中。DisplayContent是一个非常具有隔离性的一个概念。处于不同DisplayContent的两个窗口在布局、显示顺序以及动画处理上不会产生任何耦合。因此，就这几个方面来说，DisplayContent就像一个孤岛，所有这些操作都可以在其内部独立执行。因此，这些本来属于整个WMS全局性的操作，变成了DisplayContent内部的操作了。

WindowState：表示一个窗口的所有属性，所以它是WMS中事实上的窗口；当向WMS添加一个窗口时，WMS会为其创建一个WindowState。另外WMS.addWindow()函数中看到新的WindowState被保存到mWindowMap中，键值为IWindow的Bp端。mWindowMap是整个系统所有窗口的一个全集。

WMS.addWindow()流程浅析

.......
//窗口检查，对要添加的窗口进行检查，如果窗口不满足条件，则直接返回
 int res = mPolicy.checkAddPermission(attrs.type, isRoundedCornerOverlay, attrs.packageName,appOp);
 if (res != WindowManagerGlobal.ADD_OKAY) {
      return res;
}
.......
//WindowToken相关处理，有的窗口类型需要提供WindowToken
WindowToken token = displayContent.getWindowToken(hasParent ? parentWindow.mAttrs.token : attrs.token);
// If this is a child window, we want to apply the same type checking rules as the
// parent window type.
final int rootType = hasParent ? parentWindow.mAttrs.type : type;
boolean addToastWindowRequiresToken = false;
if (token == null) {
     if (!unprivilegedAppCanCreateTokenWith(parentWindow, callingUid, type,
                        rootType, attrs.token, attrs.packageName)) {
                    return WindowManagerGlobal.ADD_BAD_APP_TOKEN;
        }
      final IBinder binder = attrs.token != null ? attrs.token : client.asBinder();
      token = new WindowToken(this, binder, type, false, displayContent, session.mCanAddInternalSystemWindow, isRoundedCornerOverlay);
       } else if (rootType >= FIRST_APPLICATION_WINDOW
          && rootType <= LAST_APPLICATION_WINDOW) {}
......
//创建windowState
final WindowState win = new WindowState(this, session, client, token, parentWindow,appOp[0], seq, attrs, viewVisibility, session.mUid, userId,session.mCanAddInternalSystemWindow);
......
//调用WMP的方法，此方法会根据窗口的Type对LayoutParams的一些成员进行修改
displayPolicy.adjustWindowParamsLw(win, win.mAttrs, callingPid, callingUid);
.......
// 将窗口添加到系统中
res = displayPolicy.validateAddingWindowLw(attrs, callingPid, callingUid);
.......
// windowState保存到Map中
mWindowMap.put(client.asBinder(), win);
.......
// 绑定Token和WindowState关系
win.mToken.addWindow(win);

WMS.removeWindow()流程

void removeWindow(Session session, IWindow client) {
        synchronized (mGlobalLock) {
           	//获取WindowState
            WindowState win = windowForClientLocked(session, client, false);
            if (win != null) {
                //执行删除
                win.removeIfPossible();
                return;
            }

            // Remove embedded window map if the token belongs to an embedded window
            mEmbeddedWindowController.remove(client);
        }
    }

win.removeIfPossible方法和它的名字一样，并不是直接执行删除操作，而是进行多个条件判断过滤，满足其中一个条件就会return，推迟删除操作。比如View正在运行一个动画，这是就会推迟删除操作直到动画完成。然后调用removeImmediately方法。

事件派发

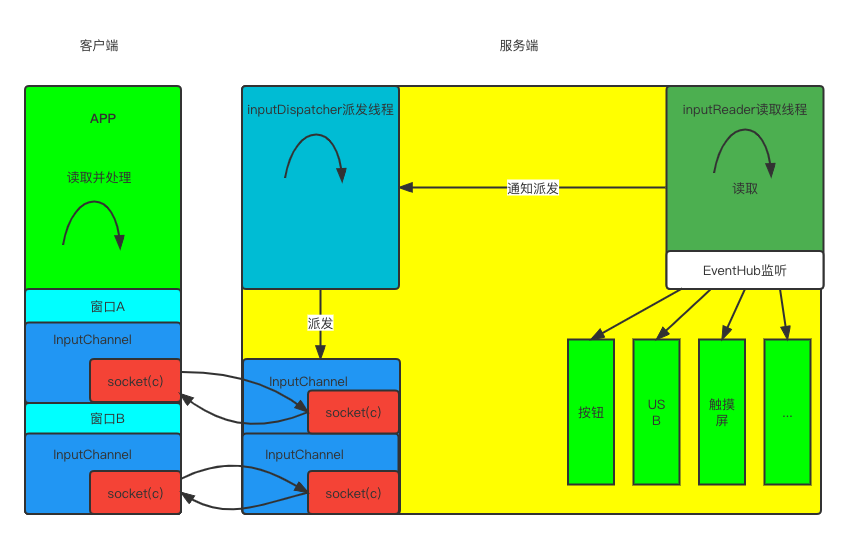

事件输入监听以及分发

EventHub:1.使用inotify监听输入设备的添加和移除；2.使用epoll机制监听输入设备的数据变化；3.读取设备文件数据；4.将原始数据返回给InputReader；
InputReader:不断读取由EventHub监听到的input事件，将多个事件组合成一个可供上层消费的事件（比如将一组触摸事件合并成一个action_down事件），然后交给InputDispatcher进行事件分发；
InputDispatcher:拿到InputReader获取的事件后，对事件进行包装，寻找并分发到目标窗口，对应inputChannel输入；

Android系统是由事件驱动的，而input是常见的事件之一，点击、滑动、长按等操作，都属于input事件，核心类就是InputReader和InputDispatcher；

解释：
ViewRootImpl#WindowInputEventReceiver：从下面源码可以看出，此类用于InputChannel输入事件接收以及处理输入事件分发；

 final class WindowInputEventReceiver extends InputEventReceiver {
 		//构造方法，接受inputchannel输入事件
        public WindowInputEventReceiver(InputChannel inputChannel, Looper looper) {
            super(inputChannel, looper);
        }

        @Override
        public void onInputEvent(InputEvent event) {
         	...
            if (processedEvents != null) {
                if (processedEvents.isEmpty()) {
                    // InputEvent consumed by mInputCompatProcessor
                    finishInputEvent(event, true);
                } else {
                    for (int i = 0; i < processedEvents.size(); i++) {
                    	//对输入事件进行分发
                        enqueueInputEvent(
                                processedEvents.get(i), this,
                                QueuedInputEvent.FLAG_MODIFIED_FOR_COMPATIBILITY, true);
                    }
                }
            } else {
                enqueueInputEvent(event, this, 0, true);
            }
        }

ViewRootImpl#InputStage:抽象类，主要用来将事件的处理分成若干个阶段（stage）进行，如果该事件没有被处理，则该stage就会调用onProcess方法处理，然后调用forward执行下一个stage的处理；如果该事件被标识为处理则直接调用forward，执行下一个stage的处理，直到没有下一个stage；

ViewPostImeInputStage:InputStage的子类，将输入事件传递到上层视图；
至此，输入事件一层层向上传递，最终交由具体的view进行处理；
