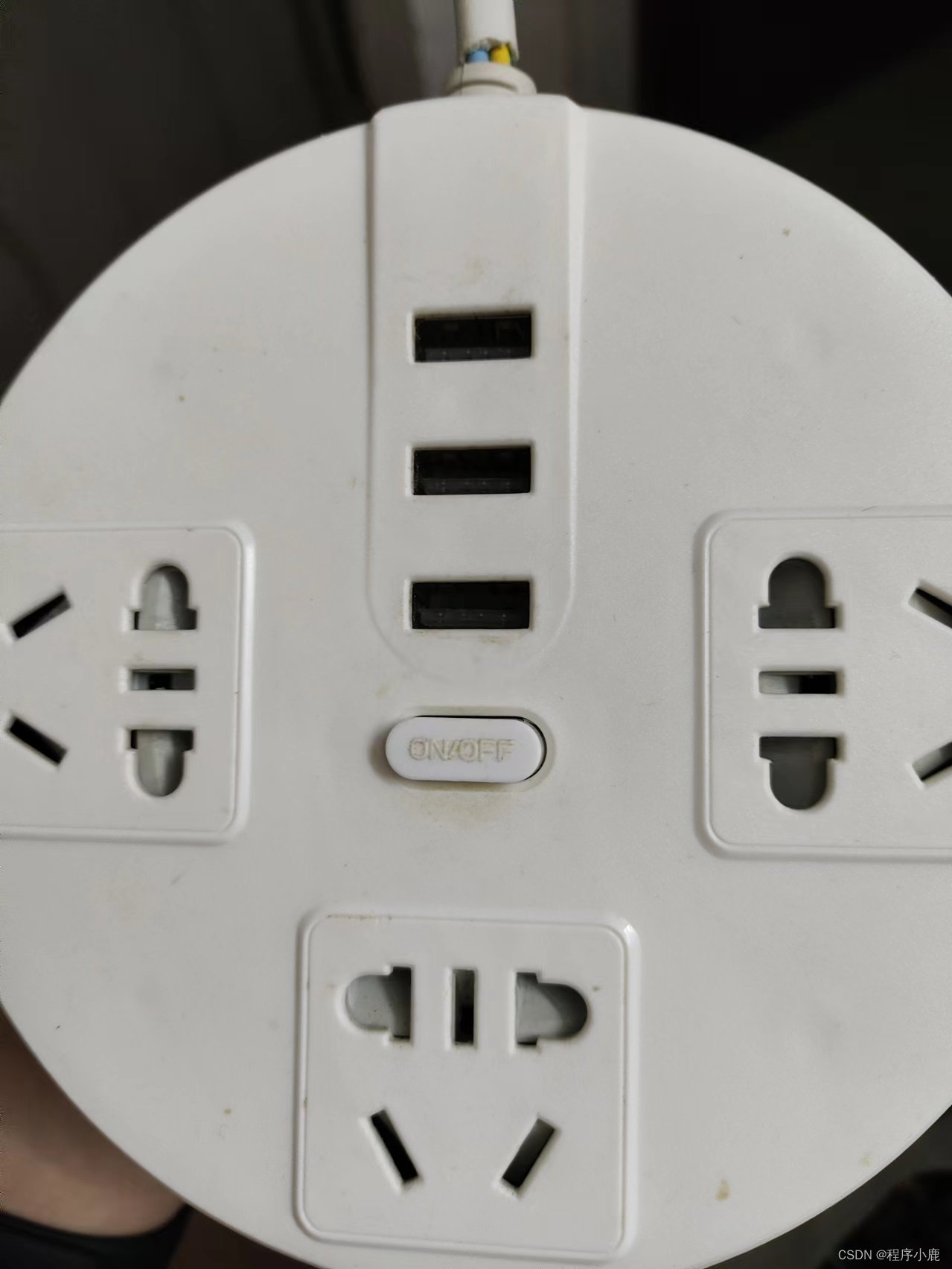

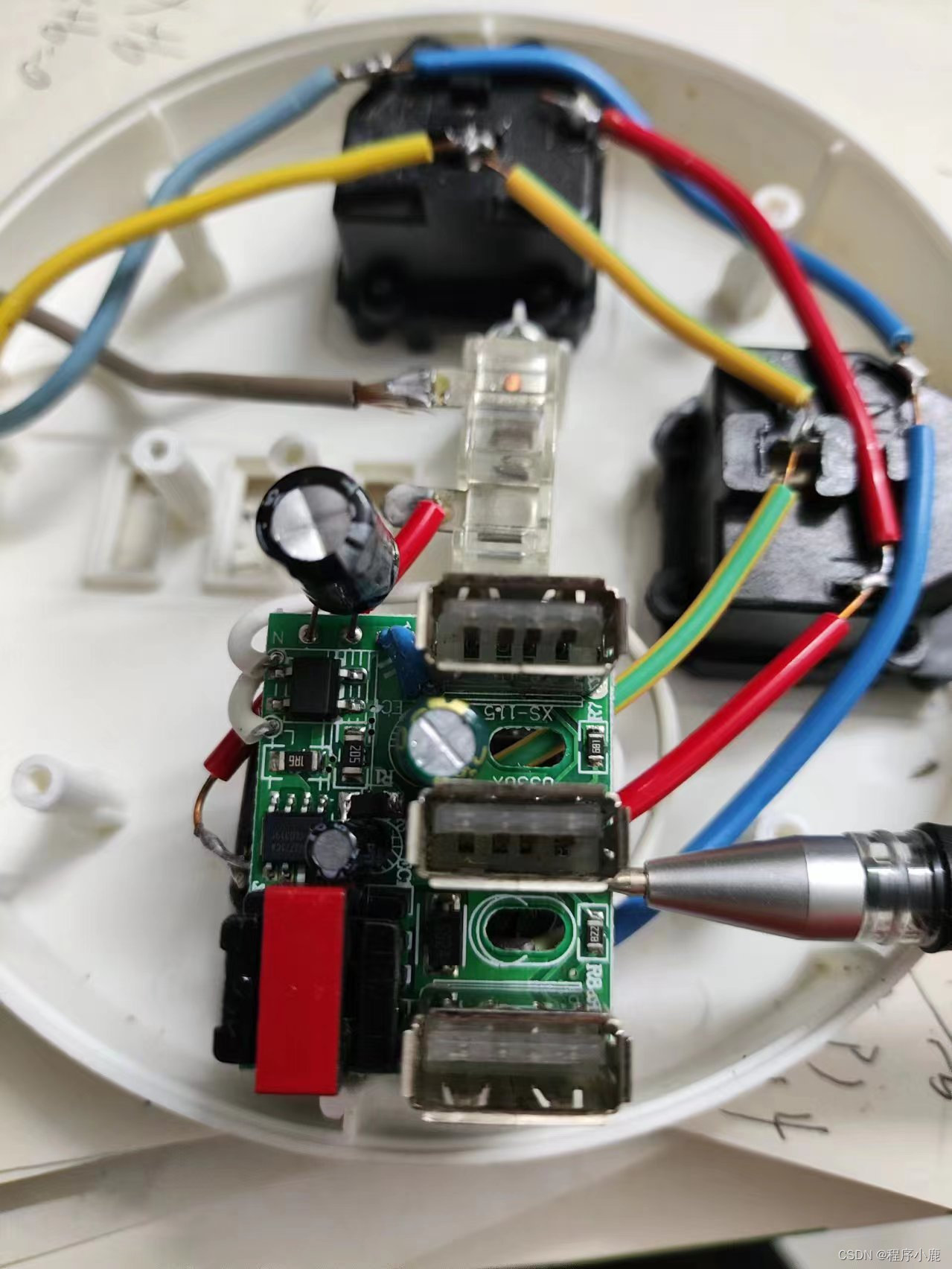

13.电子产品拆解分析-插排带3USB 一、功能介绍 二、电路分析以及器件作用 1、三个插座之间通过电线连接，总开关控制火线 2、通过FSD3773低待机功耗原边反馈AC/DC驱动芯片控制5V的输出 一、功能介绍 ①一键控制总电源开关； ②带三路USB输出； ③最大支持2500W输出，10A输出电流； ④8.26的夕夕售价，还要什么自行车； 二、电路分析以及器件作用 1、三个插座之间通过电线连接
超级会员免费看

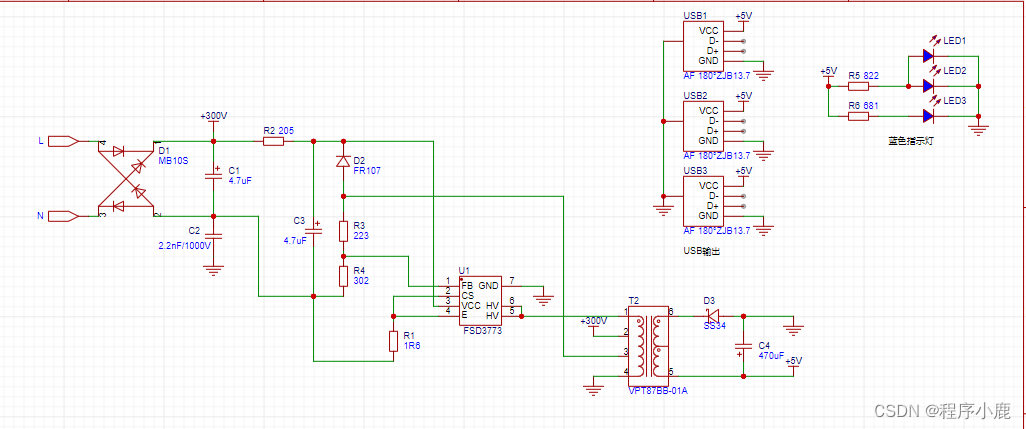

本文详细介绍了带3USB插排的功能和电路设计。一键总控开关，三个插座间电线连接，FSD3773芯片用于低功耗控制5V输出。电路中，220V交流电经整流桥变为300V直流，通过FSD3773驱动变压器，次级线圈输出5V供给USB和状态灯。同时，电路包含电流采样和过流保护设计。
