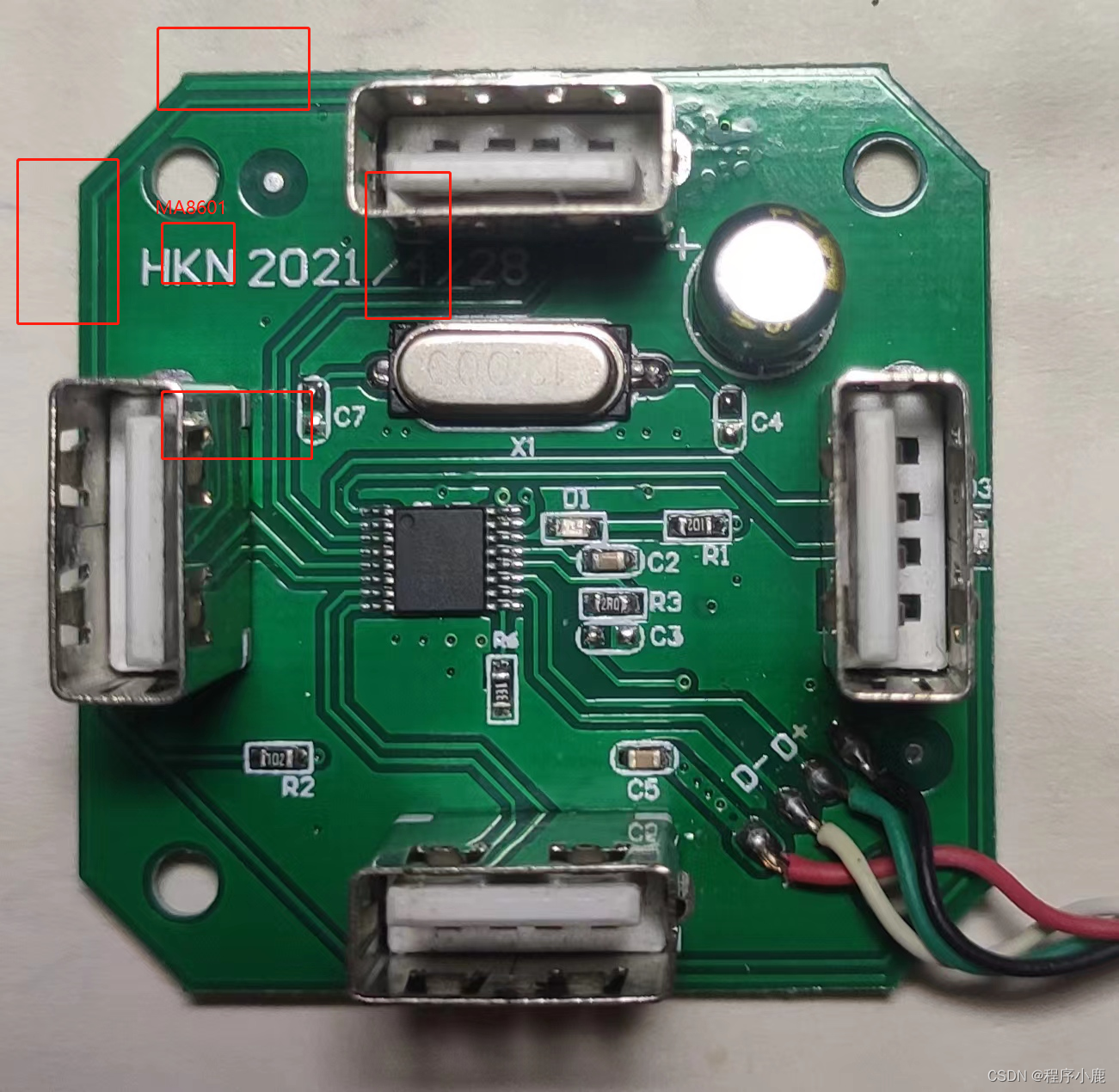

⑧电子产品拆解分析-1拖4USB拓展坞 一、功能介绍 二、电路分析以及器件作用 1、内部电路拆解 三、参考资料学习 一、功能介绍 ①USB2.0一拖四通讯； ②具备OTG功能，可适配大部分USB接口设备； 二、电路分析以及器件作用 1、内部电路拆解 分析：❤️ ❤️ ❤️ 主控是MA8601 USB 2.0高速4端口集线器控制器,集成4分USB通讯，外置12Mhz晶振又可以工作，电路简单实用； 连接到电脑上，四个蓝色状态灯同时工作亮灯，正确通讯电脑会有接入提示音； 如需减少电源的波动，可以在USB的输出旁边加电解电容；
超级会员免费看
本文详细介绍了1拖4 USB拓展坞的功能，如USB2.0一拖四通讯及OTG功能。通过电路拆解分析，揭示了主控MA8601的作用，其作为高速4端口集线器控制器，搭配12Mhz晶振实现稳定通讯。此外，文中还提到设备连接后状态指示灯的反馈以及电源优化建议，并提供了MA8601的相关参考资料及可替换芯片信息。
