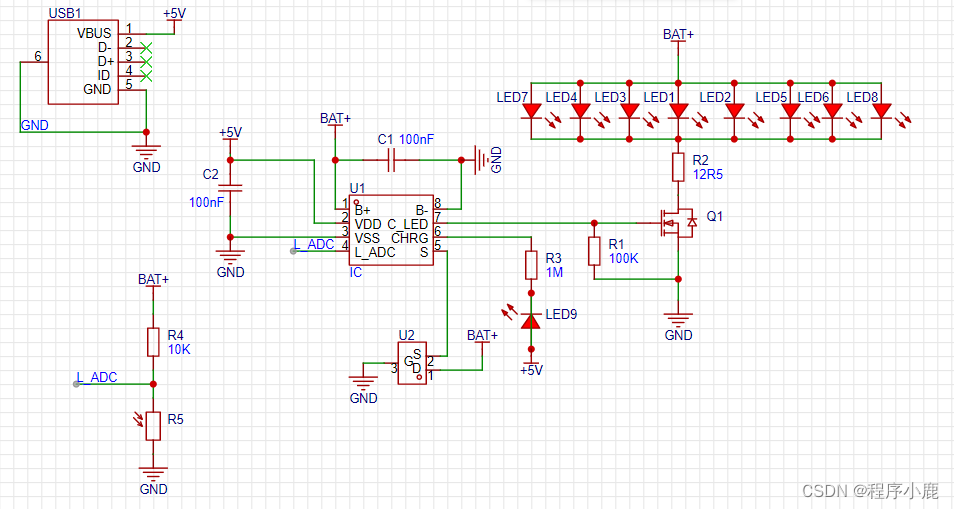

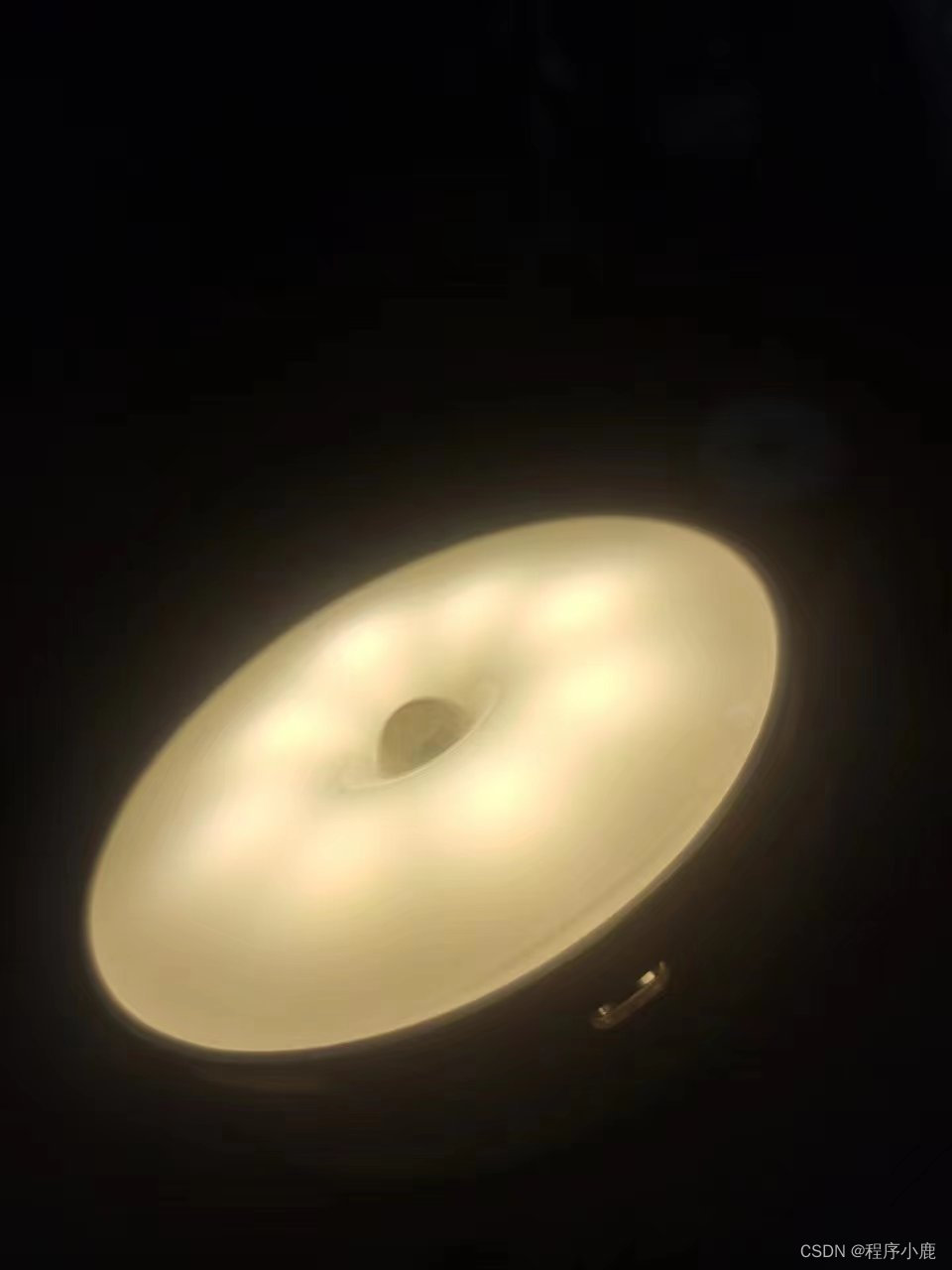

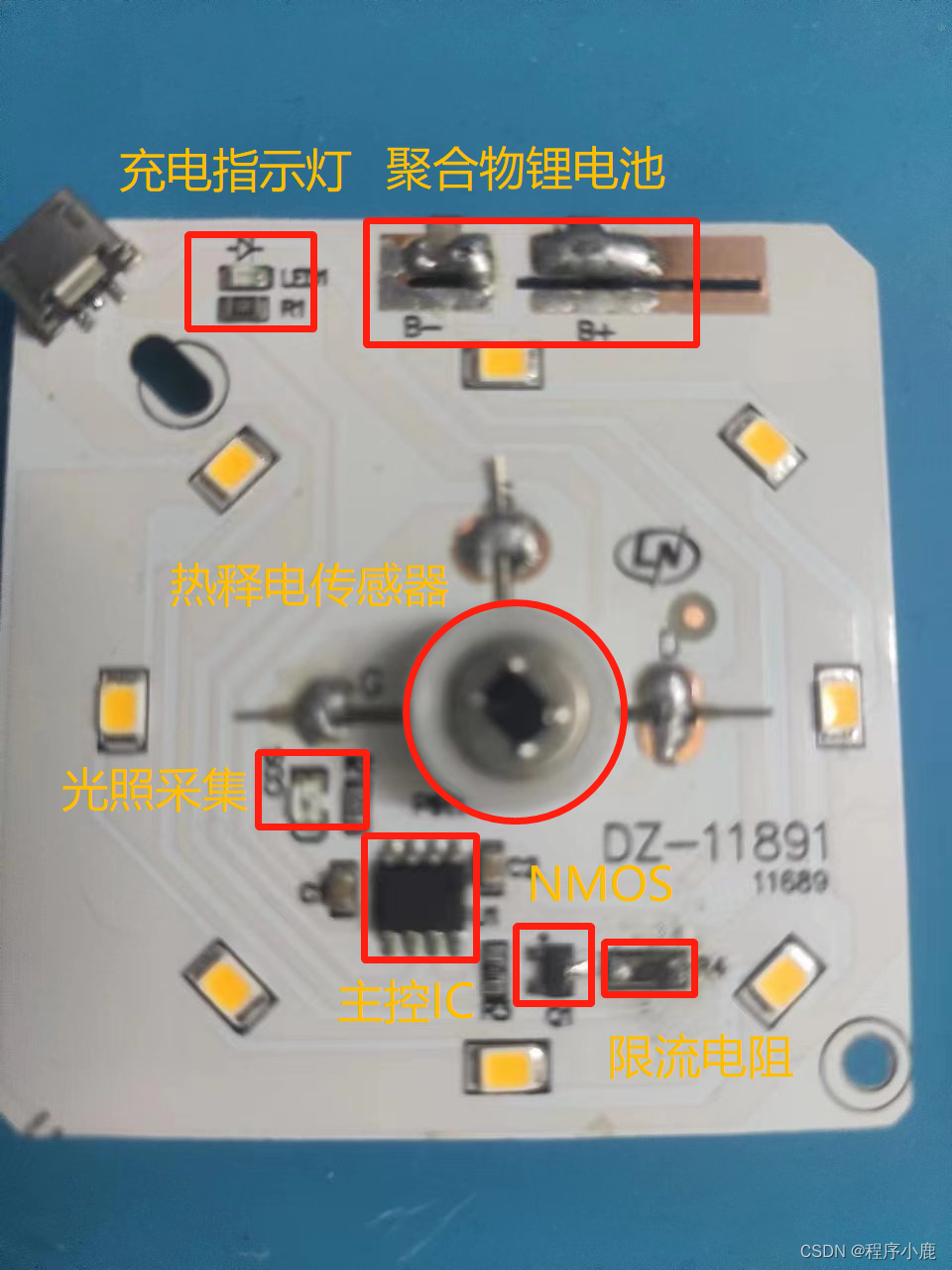

⑤电子产品拆解分析-人体感应灯 一、功能介绍 二、电路分析以及器件作用 三、原理图复现与学习 一、功能介绍 ①感应人体活动亮灯20S； ②Micro-USB进行锂电池充电； 二、电路分析以及器件作用 三、原理图复现与学习 R1为下拉电阻，防止上电因芯片C_LED引脚对应的IO状态不确定，从而出现偷亮的异常情况 ①光照强度通过光敏电阻和10K分压获取，计算公式V_LADC = R5/(R4+R5) 程序获取光照流程：主控IC通过L_ADC引脚获取ADC数值
超级会员免费看
该博客详细介绍了人体感应灯的功能，包括感应人体活动亮灯20S及Micro-USB充电。在电路分析中，讲解了R1下拉电阻的作用，以及光照强度通过光敏电阻和ADC的计算方式。主控IC集成了热释电传感器、锂电池充电和控制功能，但存在无关机功能导致的潜在问题。
