本文详细分析了一款暖手宝的电路设计，包括按键三档调温、氛围呼吸灯、USB充电与输出功能。通过拆解发现，锂电池充电采用TP4333进行同步升压并具备保护功能，PTC加热垫由单片机通过PWM控制，同时内置温度检测机制防止过热。主控部分采用8引脚单片机，负责MOS管开关、LED显示及RGB灯控制。

①电子产品拆解分析-暖手宝

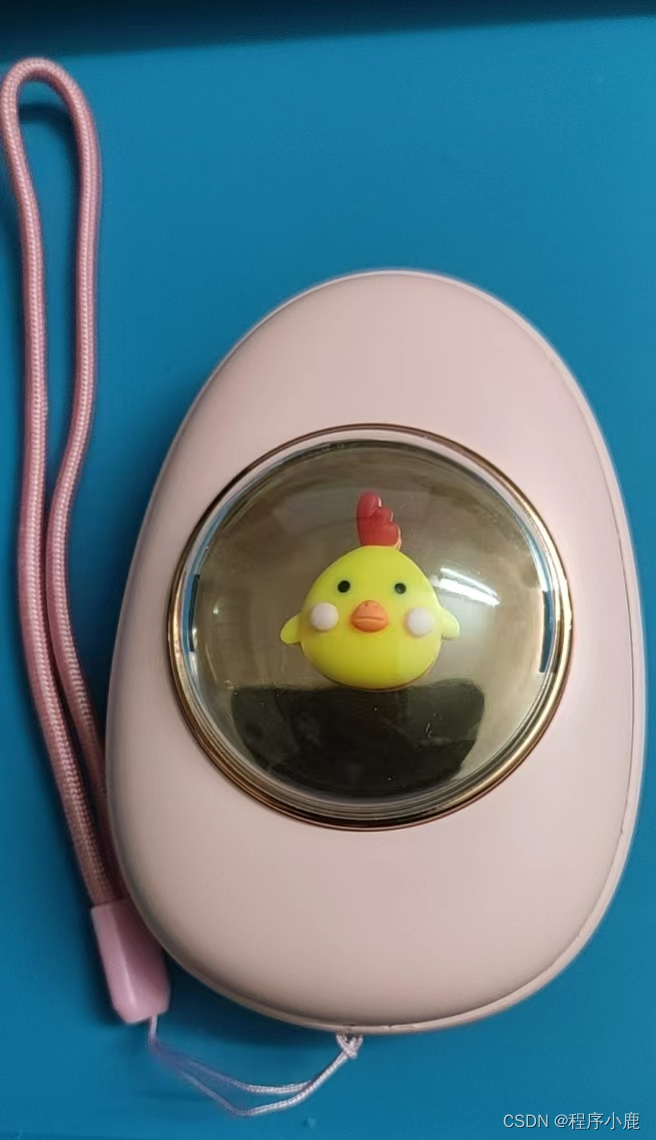

一、功能介绍

在这里插入图片描述

  • ①按键三档调温暖手；
  • ②长按进入氛围呼吸灯；
  • ③安卓接口充电以及支持USB输出；

二、拆解电路分析以及器件作用

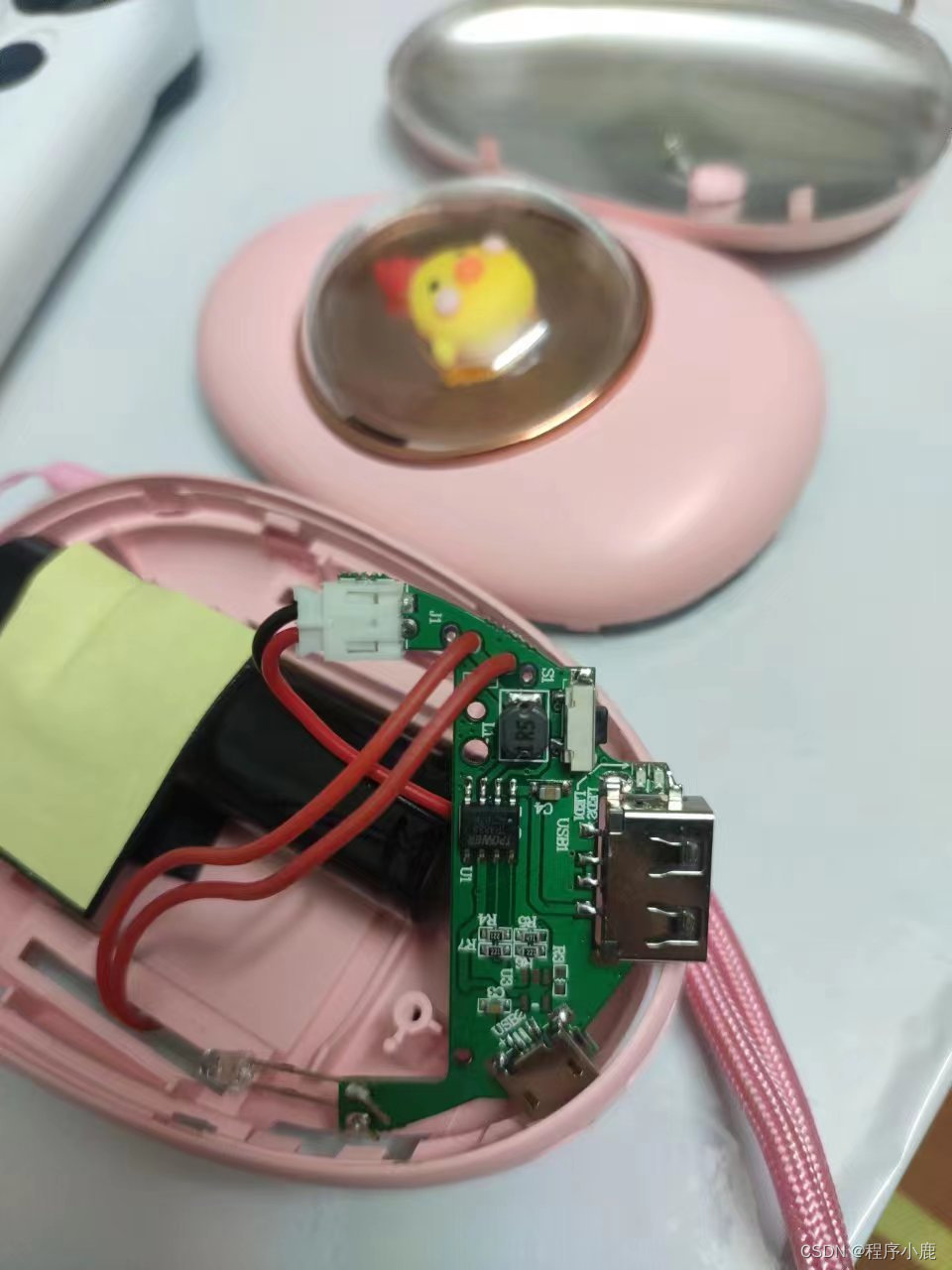

1、暖手宝整体电路

在这里插入图片描述

整体接口分析：❤️ ❤️ ❤️

  1. USB输出放电接口
  2. Macio USB 安卓输入充电接口
  3. 按键调档接口
  4. 锂电池供电接口
  5. PTC加热垫

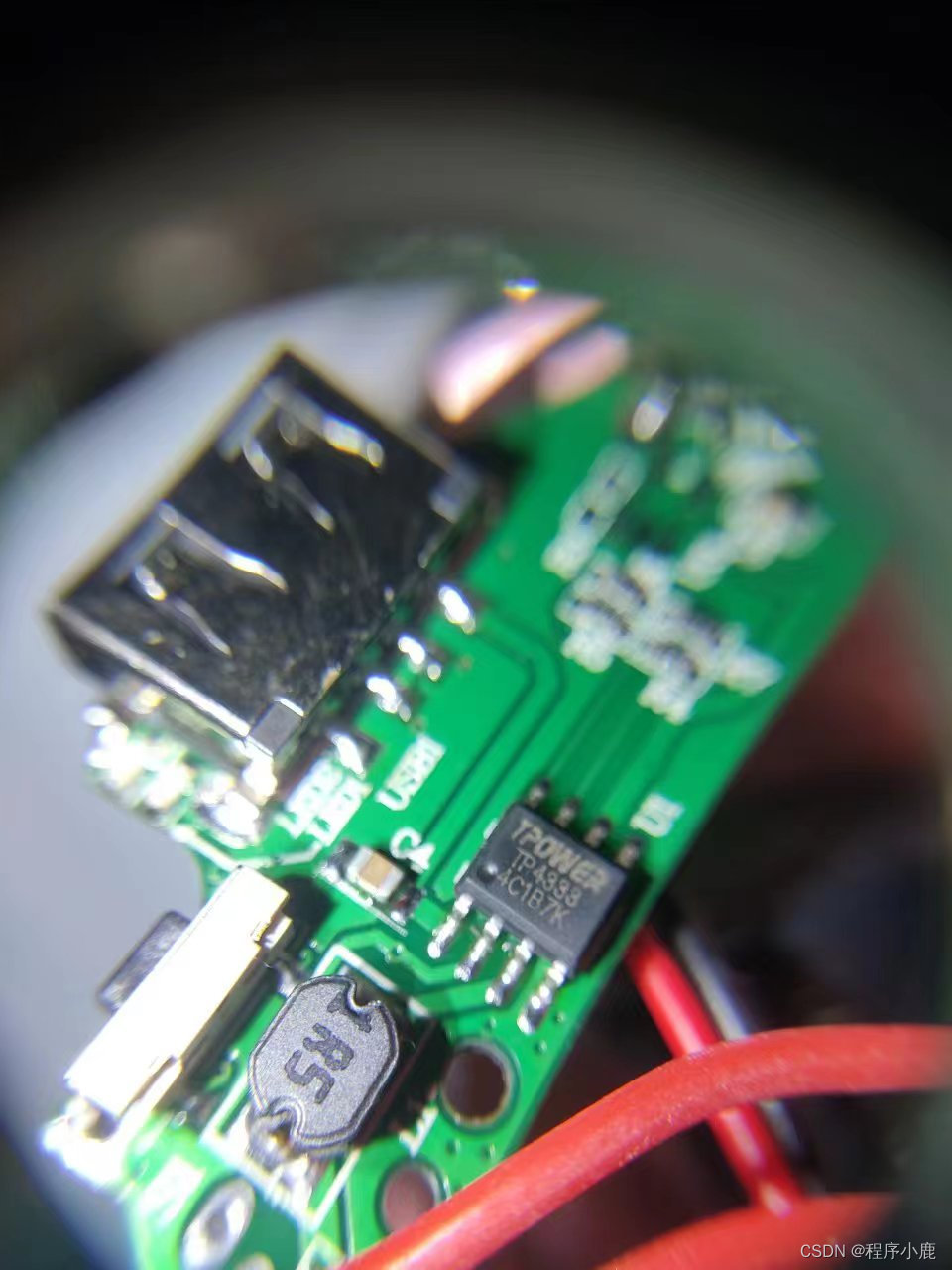

2、锂电池充电升压电路

在这里插入图片描述</
