4*3G SDI子图像协调控制

快1年没更了，这一年发生了挺多事，换了家公司，感觉人也开始慢慢懈怠了，看了看自己身边的人，感觉一个一个慢慢都更加优秀了，觉得自己还差的很多，自己以前准备写的系列也没写完，趁着自己对以前做的东西还有印象，赶紧都记下来吧

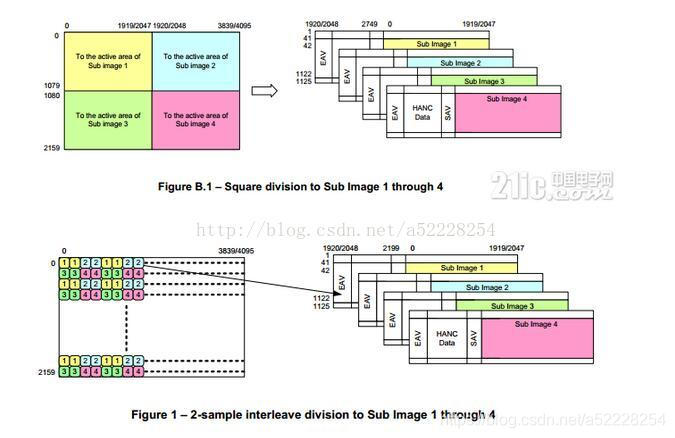

图像的分割方式如下：



两种分割方式如上图所示，你可以想象为1幅3840*2160的图像，分解成为4幅1920*1080的图像，这4幅自图像通过3G SDI对外传输，而分割图像的方式又分为2种

（1）图像直接均分4份，这种每一个sdi传输一个子份

（2）图像以行为单位分割，一种奇数行由sdi1和sdi2传输图像，偶数行由sdi3和sdi4传输，每行图像是2个像素点为基础传输。

具体rtl的实现方式：

4k图像保存在ddr内，本地图像模块生成器正常产生图像，当需要输出图像时，由ddr读出模块读出图像数据，然后输出给4路sdi子fifo，同时进行分割，由于4路sdi的时钟为异步的，在做最后的输出判定时，需要4路fifo同时ready，才可以对外输出，本地fifo需要预先保存好2行数据，这样同步才不会出现问题。

这是4k图像的分割方式，同时4*3G sdi也可以合并为4K图像，具体的合并方式只是把分割方式颠倒实现
