本文简要介绍Cloud Foundry的用户认证过程，以及相关项目组件，并介绍同企业LDAP认证集成的方法。碍于篇幅，本文将众多代码和配置文件信息用github链接的方式给出，具体到行，需要查阅。因为时间有限，如有错误，请指出

由于博客园不支持markdown格式，本文内容转自本人新Blog http://tiewei.github.io/ ，转载请标明作者

Cloud Foundry 认证

Cloud Foundry 作为如今炙手可热的开源项目，借助其可以方便搭建企业内部PaaS平台，然而在集成时首先遇到的问题就是同企业内部系统中的授权系统（如LDAP）集成。与认证活动的相关的组件，主要有以下4个：

vmc : V1版客户端，由于V2近期将release，将采用cf客户端，但原理和功能与vmc一样，但由于最新的0.5.x在请求认证api上有些差异，不能正常请求login-server，本文所述方法vmc需要0.4.x或0.3.x版本。vmc是一个Ruby项目，代码见 https://github.com/cloudfoundry/vmc
cloud_controller : VCAP的控制组件V1版本，主要功能是告知客户端(vmc)进行用户认证请求的地址，并且根据用户TOKEN请求UAA认证。cloud_controller是一个ROR项目，代码见https://github.com/cloudfoundry/cloud_controller
uaa : 用户认证模块，Cloud Foundry进行用户管理/认证的核心模块，后台DB保存用户信息，对外提供多种认证接口，如OAuth 2和SCIM，以及JWT格式的支持。uaa是一个Java Spring项目，代码见https://github.com/cloudfoundry/uaa
login-server : 如果需要额外的外部授权方式以及定制登录页面，可采用login-server进行，只进行授权，不进行用户管理，无db保存用户数据。login-server是一个Java Spring项目，代码见https://github.com/cloudfoundry/login-server

认证系统的发展史随着Cloud Foundry的发展逐渐成熟起来的。

起初，Cloud Foundry的认证系统也从最初的在Cloud Controller组件中，用户将用户名和密码存在Cloud Controller 的数据库中，当登录时提供用户名和密码，并获取一个token，后续操作需要提供token进行验证后方能进行，如图所示：

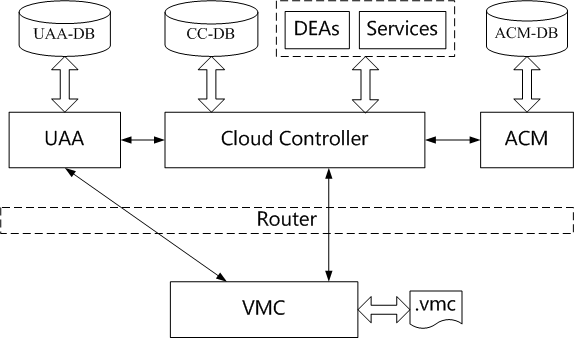

进而增加了UAA (User Account and Authentication) 组件和ACM (Access Control Management)专门用于用户认证和访问控制(后者本文暂不涉及)，UAA采用多种开放的标准协议，支持OAuth验证，TOKEN采用标准的JWT(JSON Web TOKEN)格式封装，并对外开放SCIM(System for Cross-domain Identity Management)接口进行用户操作。在此基础上，需要授权与认证的组件就相当于OAuth验证的活动参与者，VMC作为客户，Cloud Controller作为第三方客户端，UAA则扮演服务提供方的角色，同时基于Cloud Foundry开发的系统也可以通过OAuth协议请求UAA授权和认证。此时结构如图所示：

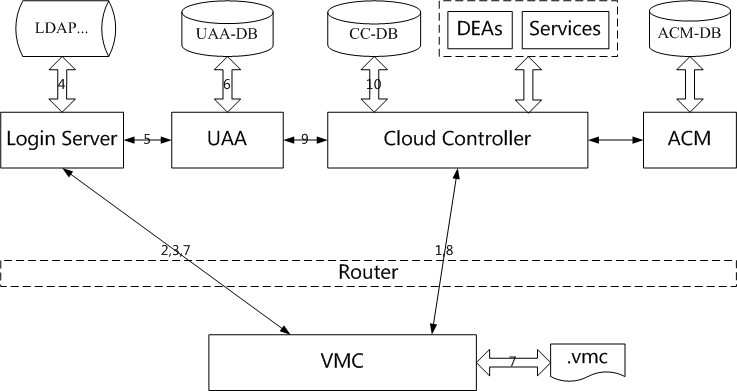

然而，在私用云中往往涉及外部认证的场景，一方面来自企业认证(LDAP等方法)的用户在登录时需要能够进行外部验证以保证用户身份，另一方面用户在访问cloud foundry时需要能够继续通过UAA进行认证，为此又加入了login-server组件来支持外部授权，同时作为UAA的一个特殊客户端，可以申请UAA的TOKEN。最终形成了一个支持扩展的认证组件集合，如图所示。

认证过程

如上图所示，认证过程参与者众多，登录的流程简单来说包含图中所示的10个步骤：

vmc -> cloud_controller : GET /info

在返回的JSON信息中包括"authorization_endpoint": "http://login.cf.com",vmc会根据此信息申请验证
vmc -> login-server: GET /login

此处是请求login-server获取需要验证的信息的提示，如"prompts": { "username": [ "text", "Email" ], "password": [ "password", "Password" ] }

该提示信息的处理逻辑在org.cloudfoundry.identity.uaa.login.RemoteUaaController中，根据prompts属性，首先选取prompts属性，如果没有被设定，则请求UAA uaaBaseUrl(配置项中的uaa.url见代码)，如果请求失败，则采用默认值Email+Password，相关代码见RemoteUaaController#getLoginInfo。如果要修改提示信息，可以在spring-servlet.xml中注入属性值，或调整最后默认值。
vmc -> login-server : POST /oauth/authorize?client_id=vmc&response_type=token

vmc根据先前获取的prompts信息提示用户输入用户名/密码，在请求body中包括了类似验证信息credentials={"username":"foo","password":"bar"}
login-server -> ldap

login-server对ldap和OAuth的请求和验证是通过Spring Security实现的。对应的filter是AuthzAuthenticationFilter(spring配置)，会根据spring_profile确定是直接使用uaa的oauth验证还是请求外部验证。对于ldap类型的验证，将采用UsernamePasswordExtractingAuthenticationManager进行(spring配置代码)，实际还是通过org.springframework.security.ldap.authentication.LdapAuthenticationProvider代理来进行实际的LDAP验证。如果验证成功，进入RemoteUaaController#startAuthorization进行响应。
login-server -> uaa : POST /oauth/authorize?client_id=vmc&response_type=token&source=login&username=foo

请求的消息体在RemoteUaaController#startAuthorization中组装，通过org.springframework.security.oauth2.client.OAuth2RestTemplate发送请求，设置在spring配置中.HTTP HEAD中包含

[{response_type=[token], redirect_uri=[https://uaa.cloudfoundry.com/redirect/vmc], client_id=[vmc], source=[login], username=[foo]}]

表示源请求来自vmc，由login-server向uaa请求验证，用户名为foo
uaa -> uaa-db -> login-server

uaa也是利用Spring Security实现的认证和授权功能。请求中包含source=login向uaa声明来源来自login-server，被声明在login-server-security.xml中的loginAuthorizeRequestMatcher命中，这里声明了两个filter
```
 <custom-filter ref="oauthResourceAuthenticationFilter" position="PRE_AUTH_FILTER" />
 <custom-filter ref="loginAuthenticationFilter" position="FORM_LOGIN_FILTER" />
```
前者声明为org.springframework.security.oauth2.provider.error.OAuth2AuthenticationEntryPoint的filter，在uaa.yml中配置了Login-server应具有的权限操作oauth.login 后者是AuthzAuthenticationFilter的一个实例，会从request中抽取用户的username，将实际的认证操作代理给loginAuthenticationMgr中，声明为LoginAuthenticationManager的一个实例，根据spring配置，传入两个重要参数，其中”addNewAccounts“用于判断是否在用户不存在时根据Login传入的用户信息新建用户，对应uaa.yml中的login.addnew的值，”userDatabase“则根据配置文件中的database信息代理uaa-db的操作。

在LoginAuthenticationManager#authenticate中，代码如下
```
 @Override
 public Authentication authenticate(Authentication request) throws AuthenticationException {

     if (!(request instanceof AuthzAuthenticationRequest)) {
         logger.debug("Cannot process request of type: " + request.getClass().getName());
         return null;
     }

     AuthzAuthenticationRequest req = (AuthzAuthenticationRequest) request;
     Map<String, String> info = req.getInfo();

     logger.debug("Processing authentication request for " + req.getName());

     SecurityContext context = SecurityContextHolder.getContext();

     if (context.getAuthentication() instanceof OAuth2Authentication) {
         OAuth2Authentication authentication = (OAuth2Authentication) context.getAuthentication();
         if (authentication.isClientOnly()) {
             UaaUser user = getUser(req, info);
             try {
                 user = userDatabase.retrieveUserByName(user.getUsername());
             }
             catch (UsernameNotFoundException e) {
                 // Not necessarily fatal
                 if (addNewAccounts) {
                     // Register new users automatically
                     publish(new NewUserAuthenticatedEvent(user));
                     try {
                         user = userDatabase.retrieveUserByName(user.getUsername());
                     }
                     catch (UsernameNotFoundException ex) {
                         throw new BadCredentialsException("Bad credentials");
                     }
                 }
                 else {
                     throw new BadCredentialsException("Bad credentials");
                 }
             }
             Authentication success = new UaaAuthentication(new UaaPrincipal(user), user.getAuthorities(),
                     (UaaAuthenticationDetails) req.getDetails());
             publish(new UserAuthenticationSuccessEvent(user, success));
             return success;
         }
     }

     logger.debug("Did not locate login credentials");
     return null;

 }
```
代码很简单，首先验证传入请求的类型是否是AuthzAuthenticationRequest并确认是OAuth2类型的验证，根据请求中包含的user信息，要求name和email字段至少二者有其一，如果name为null，则将email作为name，反之如果email为null，则根据name中是否包含@进行判断，如果包含,email=name，否则email=name@unknown.org，而givenName和familyName如果不存在，则分别取email字段的@前后两部分，具体代码见此。之后查询uaa-db中是否包含username=foo的用户，如果找到则返回验证成功。否则如果允许添加新用户，则发布新增用户的事件，由ScimUserBootstrap负责处理事件，新增用户，当用户添加成功后返回验证成功，否则验证失败。

简单介绍一下UAA中的事件机制，这里新增用户和记录Log等操作都基于Spring的事件机制，uaa项目内部总共有三类事件，AbstractUaaEvent + AuthenticationFailureBadCredentialsEvent (Spring的事件，UAA监听用于发布AbstractUaaEvent的事件实例以便log) + NewUserAuthenticatedEvent ，分别对应三个ListenerAuditListener + BadCredentialsListener + ScimUserBootstrap。SCIM在提供用户操作的REST标准接口之外，也监听新建用户的事件。其中AbstractUaaEvent主要利用JdbcFailedLoginCountingAuditService和LoggingAuditService，前者监听UserAuthenticationSuccess/PasswordChangeSuccess/UserAuthenticationFailure当用户登录后修改密码或登录失败时操作sec_audit表删除认证信息，后者则进行log的管理和统计记录等功能，NewUserAuthenticatedEvent则仅仅用户新建用户。

当通过这些Filters验证后，由org.springframework.security.oauth2.provider.endpoint.AuthorizationEndpoint.authorize进行一番查询操作后返回token信息。
login-server -> vmc ->.vmc

login-server将token返回给vmc, vmc将其记录在~/.vmc/tokens.yml中。除token外还包括token类型、超时时间和JTI(JSON web Token Id)

token_type=bearer&expires_in=604799&jti=1815ccfe-68a4-4d1d-a16a-2eff55622002
vmc -> cloud_controller : GET /apps

当用户对cloud controller进行操作时(以/apps请求为例)，vmc在HTTP HEAD中包含token信息

authorization : bearer [tokens]
cloud_contorller -> uaa : GET /token_key

cloud controller是一个典型的ROR工程，在所有的Controller都继承自ApplicationController，其中的before_filter :fetch_user_from_token将验证用户的TOKEN，首先需要解码token
- 验证token，根据uaa.url和uaa.client_secret发送请求到uaa，获取token key
- 根据token信息解码，根据token_key解码token，获取user的email
cloud_contorller -> cc-db -> vmc

然后查询cc-db确定用户，查询token中包含的用户名是否在cc-db中存在，如果存在继续由对应请求的Controller处理，如 GET /apps由AppsController处理，具体的路由规则可以在config/routes.rb中查看

这里存在一个问题，当用户是通过vmc register方法注册用户时，会请求 POST /users 来创建用户，在UsersController中会根据uaa的配置在uaa和cc-db中创建用户，之后登录时能够通过uaa验证，发送其他请求时ApplicationController可以在cc-db中查找到用户，因而请求可以正常进行。然而如果用户是从LDAP导入到UAA中去的，省去了注册环节，用户是在login-server向UAA请求token时加入uaa-db的，但cc-db中并没有该用户的数据，在这一步根据email查找用户时会失败，所以返回401错误。同时这里cloud controller查找用户并没有特殊的含义，只是记录用户访问cloud controller的时间(当使用uaa时cc-db的active字段都是false)，并不通过该记录验证任何消息。

因此我们进行了如下的代码调整。

代码调整

相关的代码调整增加对应本人fork cloud_controller的repo中，https://github.com/TieWei/cloud_controller/commit/49fc960330dc881adc199021b33c9c83d25fd85e

if (!user_email.nil?)
CloudController.logger.debug("user_email decoded from token is #{user_email.inspect}")
@current_user = ::User.find_by_email(user_email)
    if @current_user.nil? && uaa_enabled?
      CloudController.logger.debug("#{user_email.inspect} from uaa is not in CloudController DB, Try to create a proxy one")
      user = ::User.new :email => user_email
      # the password is encrypt with (user_email + current time)
      user.set_and_encrypt_password(user_email + Time.now.to_s)
      if user.save
        @current_user = ::User.find_by_email(user_email)
        CloudController.logger.info("proxy user #{user_email.inspect} from uaa is added into CloudController DB")
      else
        @current_user = nil
        CloudController.logger.warn("proxy user #{user_email.inspect} from uaa is not added into CloudController DB")
      end
    end
end

如果用户不存在，且采用UAA的方式进行验证，则根据用户的email和当前时间生成一个代理用户(只用于让cloud controller知道该用户存在)，并存入cc-db中。

实现虽然略显dirty，但是总归是能work了。

配置选项

使用cloud controller的master分支，最新版加入了login-server的支持，关键代码在此
使用 cloudfoundry-identity-uaa-1.4.1.war ，理论上login-server的spring_profile中有ldap即可，关键代码在此
使用 cloudfoundry-login-server-1.2.1.war，uaa有login-server-security.xml响应来自login-server的请求即可，关键代码在此。
编辑login.yml，设定如下
```
  spring_profiles: ldap
  ldap:
    base:
      url: 'ldap://your.domain.com:389/dc=domain,dc=com'
      userDnPattern: 'CN={0},ou=Employees, ou=Users'
```
PS: 默认的userDnPattern是uid={0},ou=people,如果需要调整(如上设定)，需编辑此处代码为<value>${ldap.base.userDnPattern:uid={0},ou=people}</value>
如果需要从LDAP向UAA导入用户，需要编辑uaa.yml，设定如下
```
  login
    addnew: true
```
