DC之Multiple clocks-Synchronous

实例:

同步时钟设计

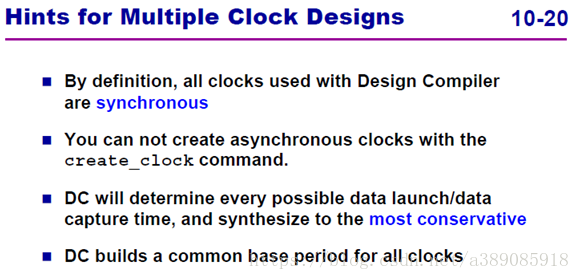

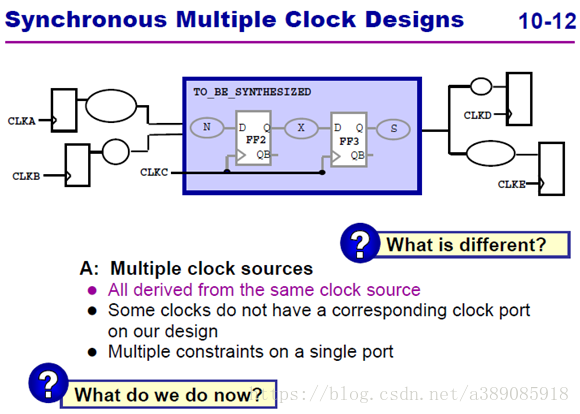

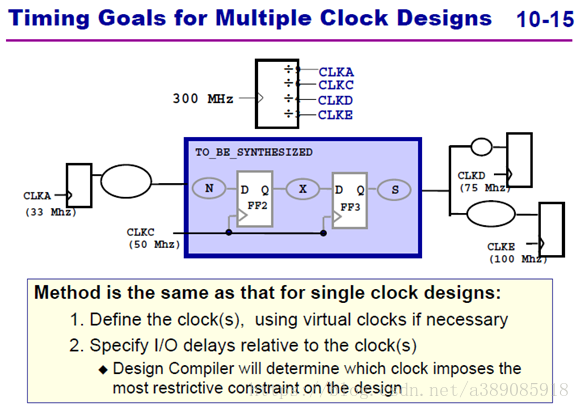

  • 同源时钟分频得到不同时钟频率的时钟。(图中CLKA,CLKB,CLKC是由同一时钟经DCM分频得到generated clk,时钟之间有固定的相位关系,此时的设计,如果需要保证一定的设计要求时,不能加set_false_path,需要DC去约束相应的路径)

Input Delay

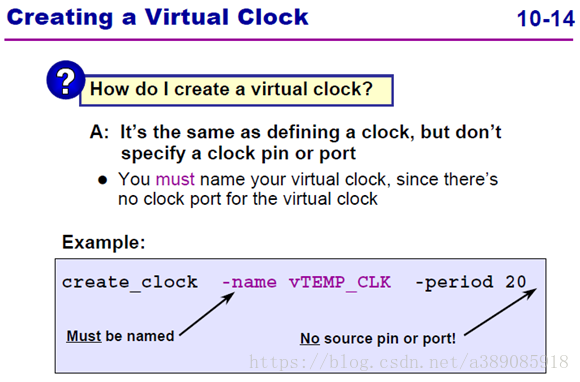

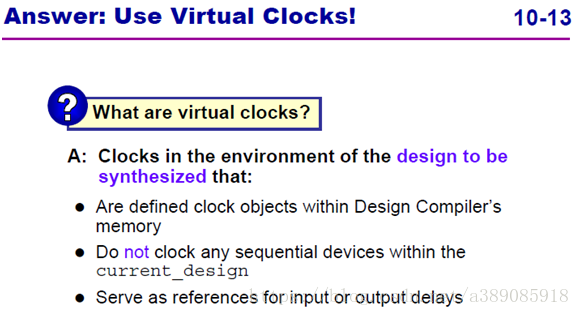

当信号的时钟未输入时,可以通过设置virtual clocks解决输入输出偏移参考时钟的问题。

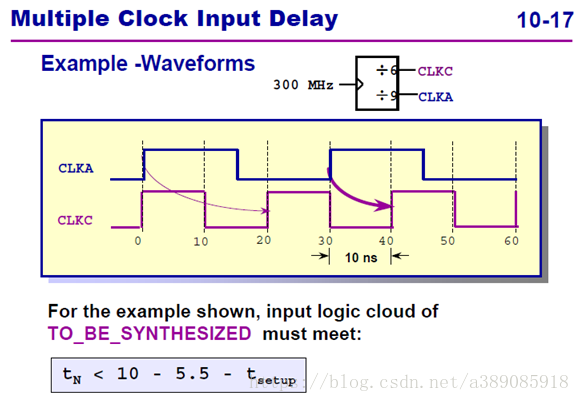

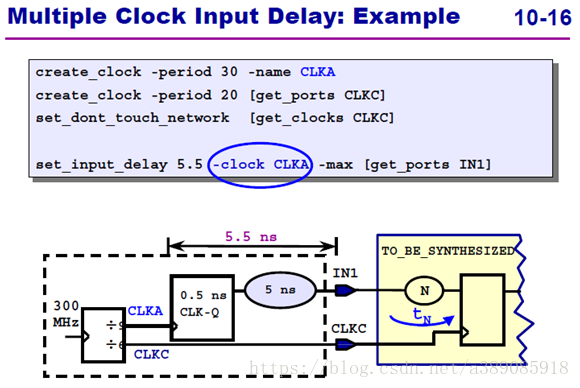

指明IN1相对于其时钟CLKA的输入延时。DC工具会自动根据CLKC和CLKA的相位关系(DC中未指定其相位关系,故默认以为其都是上升沿对齐)对tN进行约束。

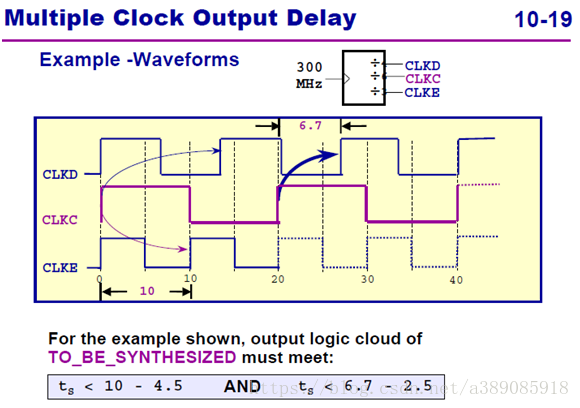

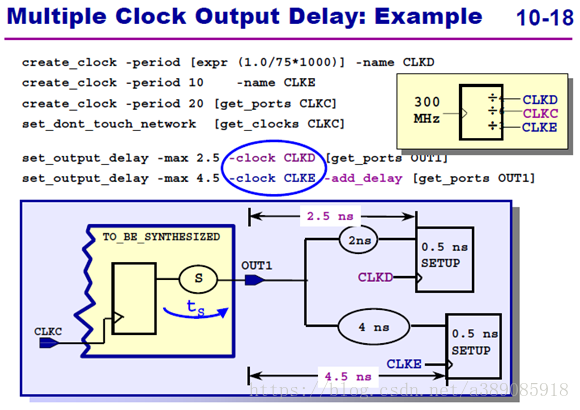

Output Delay


输出延时为预估的输出引脚OUT1到外部期间输入端的延时。
