布线管理 PCB

1.rule里，object class--net classes:电源分类,GND,VDDA之类的。

2.clearance：常用的间距设置为5mil，.

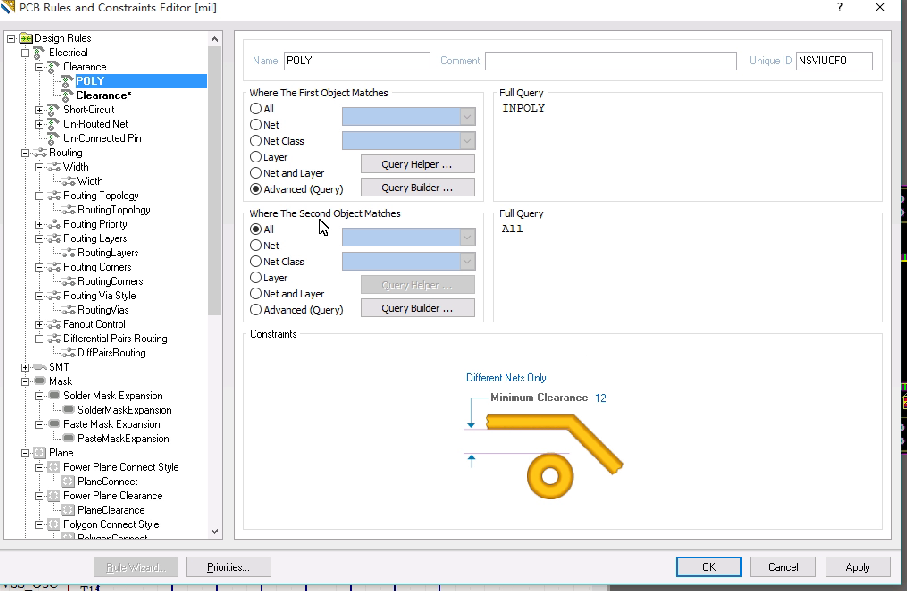

3.where the first object matches-高级设置里面-FULL query输入： INPOLY,间距设置12mil.

4.过孔到铜皮的规则，一般都是5miL,FULL query输入：ISVIA.同上。

5.线宽设置。先设置5mil。稍后width要设置阻抗。

6.阻焊：默认2.5.

7.过孔铜皮连接：常连接。

8.反焊盘 plane  的距离，9mil。铜皮连接焊盘，花焊盘，连接宽度。15mil.poly下面设置两个分类：过孔和焊盘。

9.VGA自动扇孔功能。百度一下。
