单臂路由概述及实验

1、单臂路由概述

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

1.1 单臂路由实现不同VLAN之间的通信

1.1.1 链路类型

    交换机连接主机的端口为access链路
    交换机连接路由器的端口为Trunk链路

1.1.2 子接口

    路由器的物理接口可以被划分为多个逻辑接口
    每个子接口对应一个VLAN网段的网关

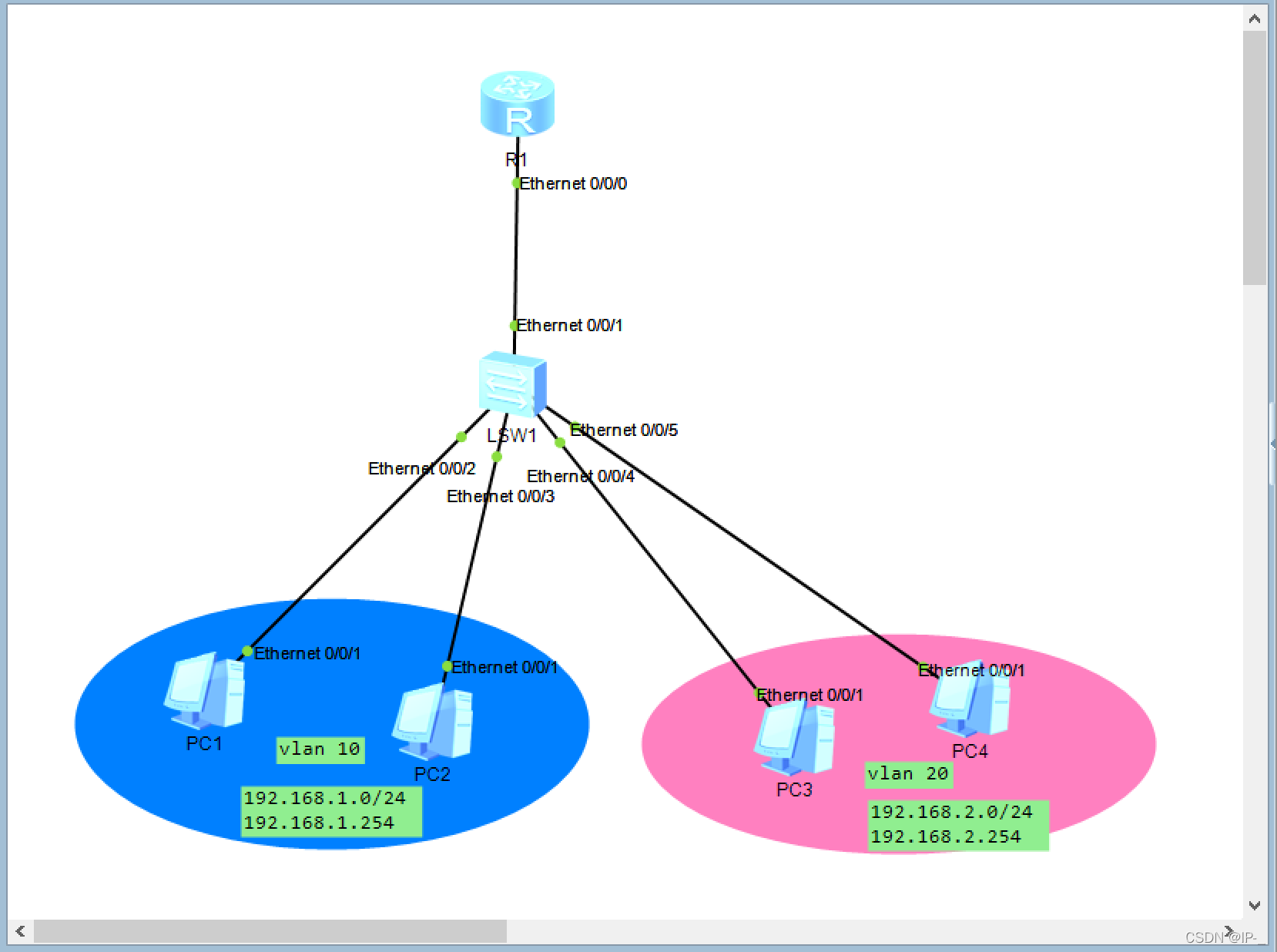

拓朴图：

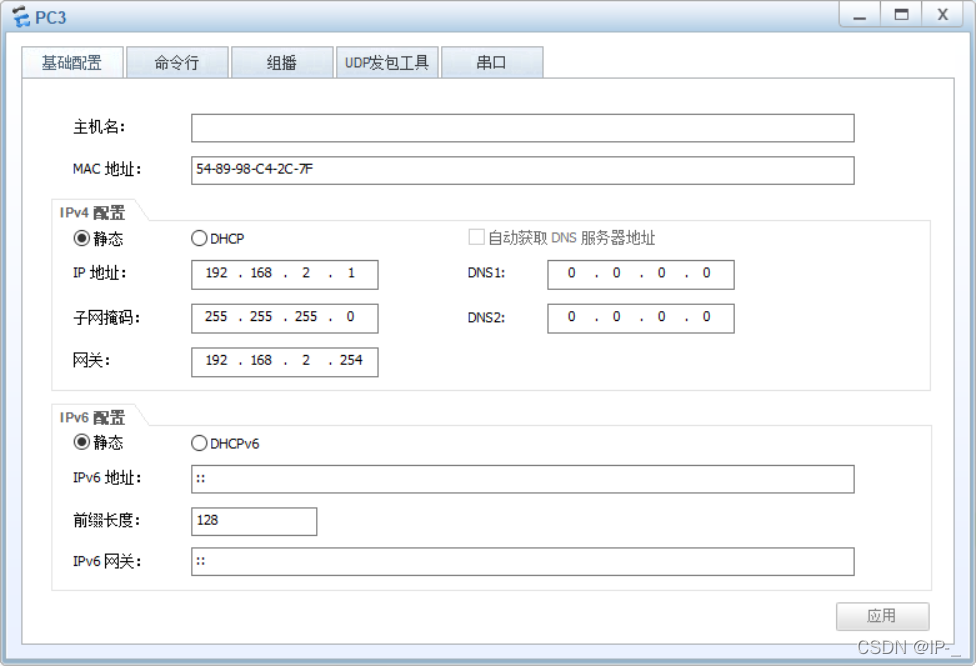

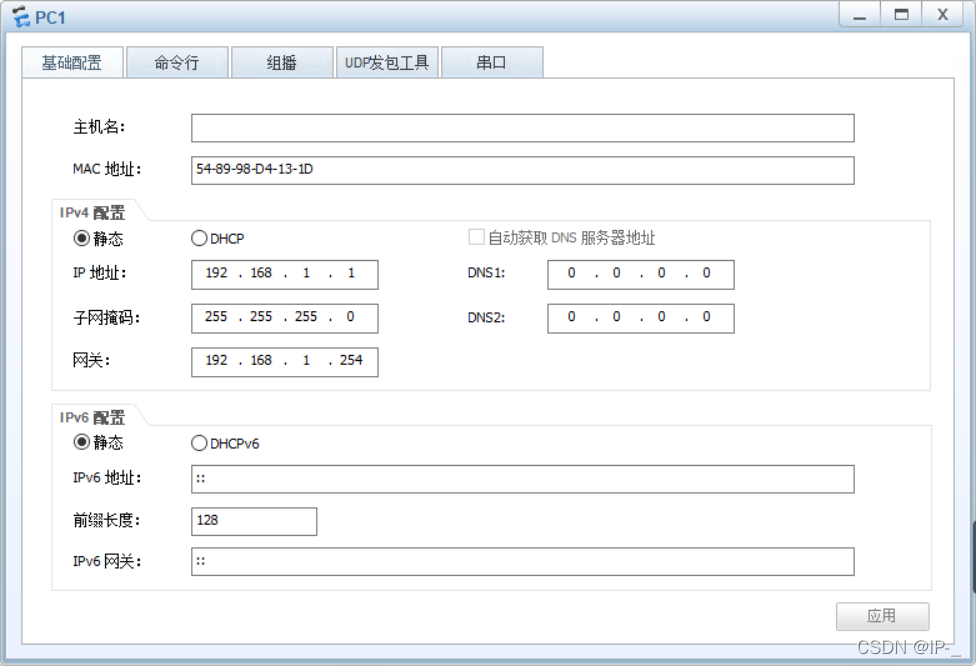

 PC基础设置：
