华为模拟器:ENSP,不同vlan间通信

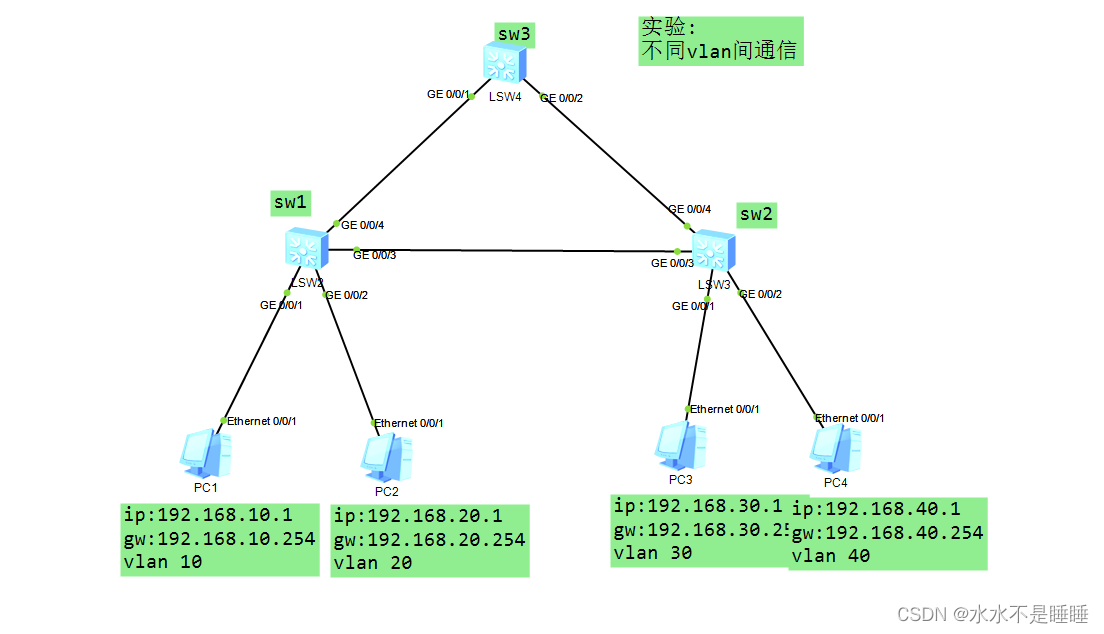

1. 拓扑图

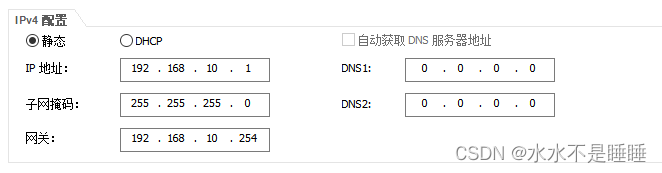

2. 创建好拓扑后,配置pc电脑的ip地址与网关地址

3. 第三步打开SW1交换机进行vlan划分

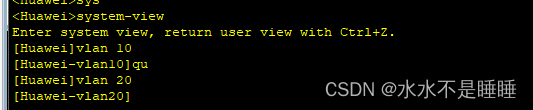

   这里是进入视图模式下后创建vlan后,进行端口绑定vlan



   代码:
   interface GigabitEthernet 0/0/1 进入端口
   port link-type access
   port default vlan 10 设置access绑定vlan

第二台pc与第一台相仿

代码:
interface GigabitEthernet 0/0/2 进入端口
port link-type access
port default vlan 20 设置access绑定vlan

绑定完端口后在交换机连接着其他交换机的接口上打上trunk口

代码
interface g 0/0/3 进入端口
port link-type trunk
port trunk allow-pass vlan all 放行所有vlan

interface g 0/0/4 进入端口
port link-type trunk
port trunk allow-pass vlan all 放行所有vlan

4. 配置SW2交换机

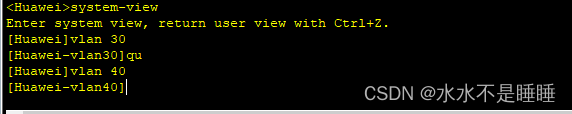

   打开交换机创建vlan


创建vlan后进入端口进行绑定vlan

代码:
interface GigabitEthernet 0/0/1 进入端口
port link-type access
port default vlan 30 设置access绑定vlan

代码:
interface GigabitEthernet 0/0/2 进入端口
port link-type access
port default vlan 40 设置access绑定vlan

绑定完端口后在交换机连接着其他交换机的接口上打上trunk口

代码
interface g 0/0/3 进入端口
port link-type trunk
port trunk allow-pass vlan all 放行所有vlan

interface g 0/0/4 进入端口
port link-type trunk
port trunk allow-pass vlan all 放行所有vlan

5.最后进入sw3交换机中配置trunk与网关

进入vlan 10 中

配置vlan10 的网关地址,其他vlan相仿配置

代码
VLAN 10
interface Vlanif 10
ip address 192.168.10.254 24

VLAN 20
interface Vlanif 20
ip address 192.168.20.254 24

VLAN 30
interface Vlanif 30
ip address 192.168.30.254 24

VLAN 40
interface Vlanif 40
ip address 192.168.40.254 24

配置所有的网关地址后把SW3交换机的接口都打上trunk就全网通了

代码

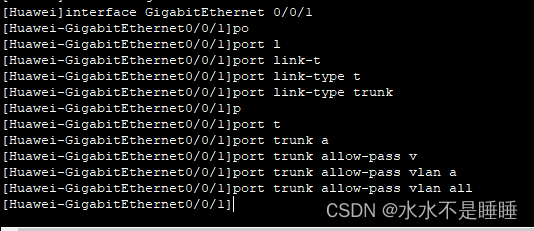

interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan all

interface GigabitEthernet 0/0/2
port link-type trunk
port trunk allow-pass vlan all

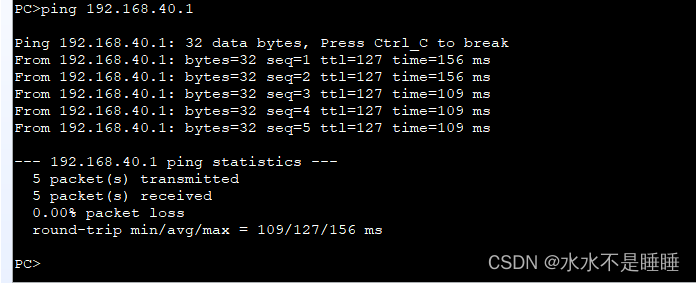

最后拿vlan10与vlan40通信

经过验证可以实现不同vlan的通信了
