AWTK 开发 UI 简单入门—XML 篇

一，前序

  在上一篇文章中（ AWTK 开发 UI 简单入门 C 语言篇）让大家明白 AWTK 的 UI 入门了，但是如果纯用 C 语言写 UI 会出现比较多的问题，其中比较严重的是无法把 UI 设计和程序逻辑分开，现在主流的 GUI 类库都是采用了 XML 的前端设计加上主流语言的后端逻辑的思路，例如 WPF 和 android，同时 AWTK 也支持 XML 的前端设计加上 C 语言的后端逻辑的思路，下面我们就来演示一下如何使用 XML 来做 UI 设计和 C 语言逻辑绑定吧。

备注：本文中采用的例子为 ZLG 提供的 HelloWorld.Xml-Demo 项目为原型，而文本只是把项目改为使用 vs 的项目，而不是原项目采用的 scons 而已，下面附上对应项目的 github 地址:

1. ZLG 提供 HelloWorld.Xml-Demo 项目的 github 地址：https://github.com/zlgopen/awtk-examples
2. 修改后的 HelloWorld.Xml-Demo 项目的 github 地址：https://github.com/WNsACE/优快云_AWTK_DEMO

二，构建项目

  由于上一篇文章中已经详细描述了如何使用 vs 来构造一个 AWTK 的项目，所以这里就不逐一描述了。（如果大家不清楚的话，建议看回上一篇文章）

1. 构建一个名为 HelloWorld.Xml-Demo 的 vs 项目
2. 把项目中设置为 x64

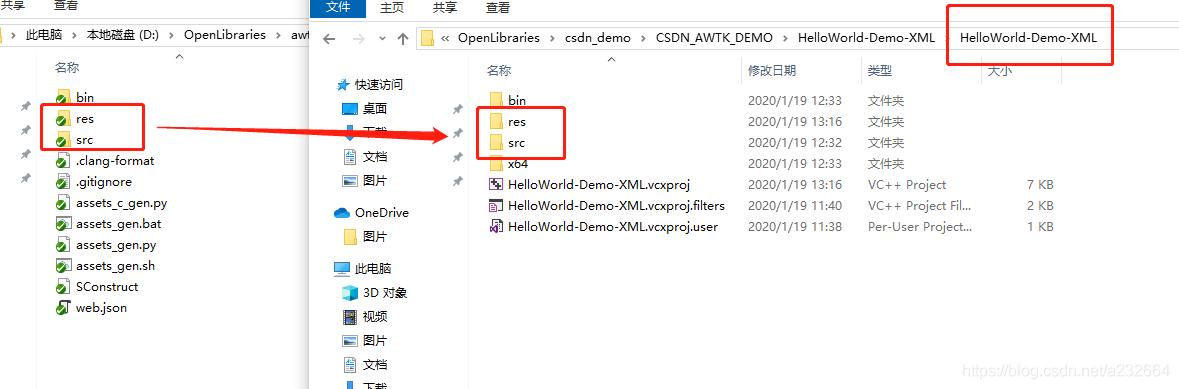

3. 把 ZLG 提供 HelloWorld.Xml-Demo 项目中的 src 文件夹和 res 文件夹拷贝到新的 HelloWorld.Xml-Demo 的 vs 项目目录下，并且把 src 文件夹下的 SConscript 文件删除（其实不删除也可以，只是本人的强逼症 0.0），如图：

4. 然后把 src 文件中的 app_main.c 和 window_main.c 文件加入到 vs 项目中。

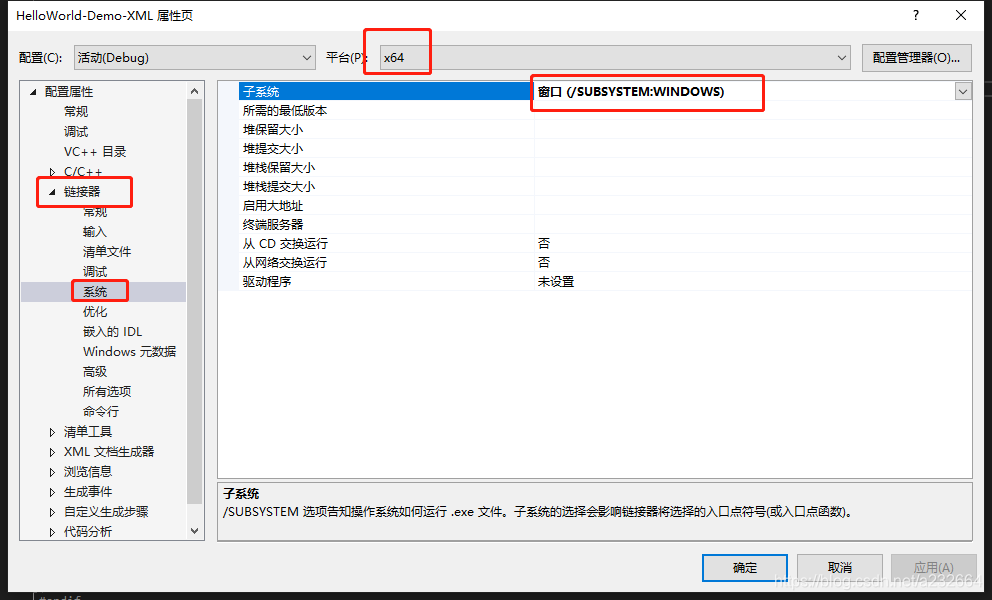

5. 设置窗口的子系统类型，如下图：（因为窗口类型会调用 WinMain 函数作为函数入口，控制台类型会调用 main 函数作为函数入口）


备注：如果不设置这里有可能会先链接不到对应的函数入口。

6. 设置项目头文件路径和宏。

备注：宏设置的时候，需要把 WITH_FS_RES 宏设置到项目中，下面会讲述这个 WITH_FS_RES 宏的作用。

7. 设置项目类库路径和对应的类库。

备注：加入类库中，需要把 extwidgets.lib 类库加入到项目中，因为代码中调用到 tk_ext_widgets_init 函数，所以需要加入 extwidgets.lib 类库，但是该项目中没有用到该类库中的控件，所以也可以删除 tk_ext_widgets_init 函数，而不是加入 extwidgets.lib 类库。

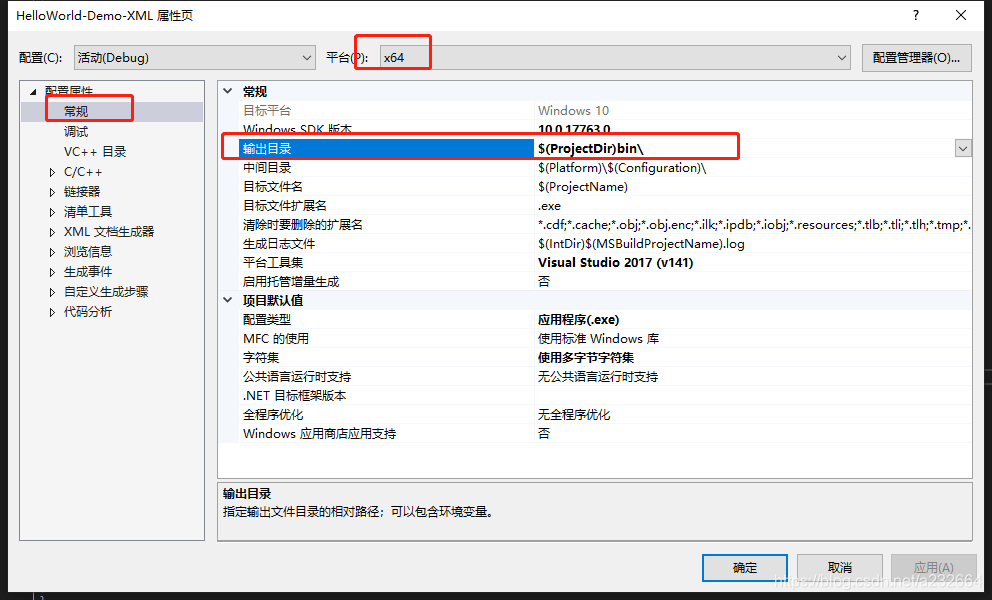

8. 修改项目的输出目录为 $(ProjectDir)bin\ ，如下图：


备注：

1. 这里设置 vs 项目中的输出目录是为了配合原来 ZLG 的 demo 代码（因为完全没有修改 ZLG 的代码）。
2. 这里一定需要注意的是 AWTK 和 ZLG 的 demo 代码一定要最新的，要不然会出现各种奇怪的问题，甚至崩毁的问题。（这个原因主要是因为 AWTK 在 1 月头的时候更新了资源相关的代码，导致旧的资源不能被新的 AWTK 使用导致的。）

  把项目配置完后，直接运行就可以看到效果了，接下来会一步一步来解析上面的配置原理和代码中的逻辑，让大家可以更好的理解。

三，解释配置原理

  上面的所有配置都是为了配置原来 ZLG 提供的 demo 代码，所以接下来我们一起来理解一下吧。

1. 为什么需要加入 WITH_FS_RES 宏到项目中

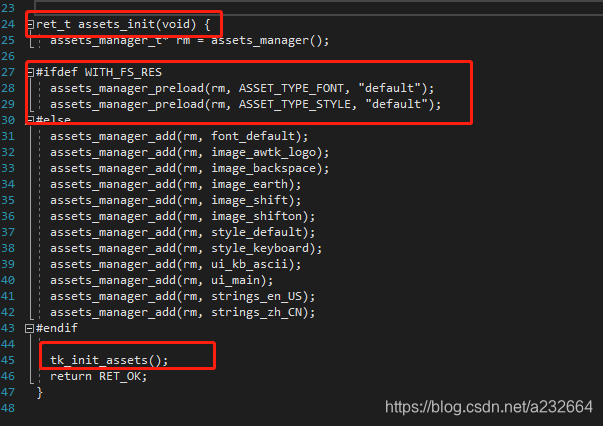

   WITH_FS_RES 宏在 AWTK 中是用于启用文件系统的，让程序可以通过文件系统加载到文件。同时我们打开 res/assets.inc 文件，该文件用来加载需要的文件，本文暂时不解释该文件中的各种头文件的意义，我们这里是解释 assets.inc 文件中的 assets_init 函数（assets_init 函数在 app_main.c 文件中的 main 函数中有被调用）中的，通过 WITH_FS_RES 宏来调用预加载函数（assets_manager_preload 函数）来把 default 风格资源和 default 字体资源加载到程序中，然后通过 tk_init_assets 函数来把对应的资源挂载到对应的资源管理器中，如下图：

备注：如果程序系统中支持文件系统的话，请加入 WITH_FS_RES 宏，如果不加入 WITH_FS_RES 宏的话，资源会变成全局静态数组添加到 AWTK 的资源管理器中，这里不展开来讲述，留在下一章节讲资源的时候再展开来讲。

2. 为什么输出目录为 $(ProjectDir)bin\

   有人会问，明明在 main 函数中设置的是程序运行的目录下的 res 目录作为
