华为S5700系列交换机使用高级ACL限制不同网段的用户互访

组网图形

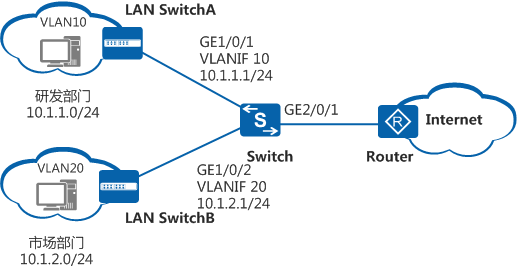

图1 使用高级ACL限制不同网段的用户互访示例

组网需求

如图一所示，某公司通过Switch实现各部门之间的互连。为方便管理网络，管理员为公司的研发部和市场部规划了两个网段的IP地址。同时为了隔离广播域，又将两个部门划分在不同VLAN之中。现要求Switch能够限制两个网段之间互访，防止公司机密泄露。

配置思路

采用如下的思路在Switch上进行配置：

1.   配置高级ACL和基于ACL的流分类，使设备可以对研发部与市场部互访的报文进行过滤。

2.   配置流行为，拒绝匹配上ACL的报文通过。

3.   配置并应用流策略，使ACL和流行为生效。

操作步骤

1.   配置接口所属的VLAN以及接口的IP地址

# 创建VLAN10和VLAN20。

<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 10 20

# 配置Switch的接口GE1/0/1和GE1/0/2为trunk类型接口，并分别加入VLAN10和VLAN20。

[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type trunk
[Switch-Gigabi
