AD20及以上版本画线时无法用shift+空格切换走线模式

已于 2023-02-23 11:10:25 修改
阅读量7.8k 收藏 24
点赞数 7
CC 4.0 BY-SA版权
分类专栏： 笔记 文章标签： pcb工艺
于 2023-02-22 14:58:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/a18879661447/article/details/129162254
在AD20及以上版本中，遇到shift+空格无法切换线路模式的问题，可以尝试shift+R来切换，或者检查输入法设置，避免全/半角切换快捷键冲突。另外，安装美式键盘也可能有助于解决问题。此外，按shift+E可开启自动捕捉线端点功能，便于连线。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

AD 20及其以上版本软件有时无法直接使用shift + 空格切换线路模式

解决方法一：

需要先按shift +R 这个是切换线路模式（走线时可以设置是否忽略障碍物走线），然后正常换线路用 shift + 空格 就可以了

解决方法二：输入法有热键冲突

在这里插入图片描述

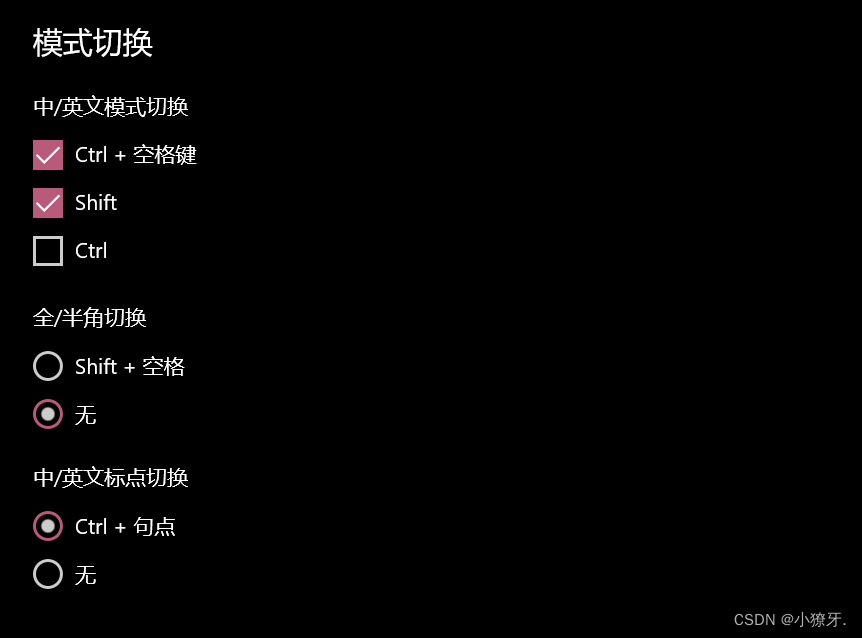

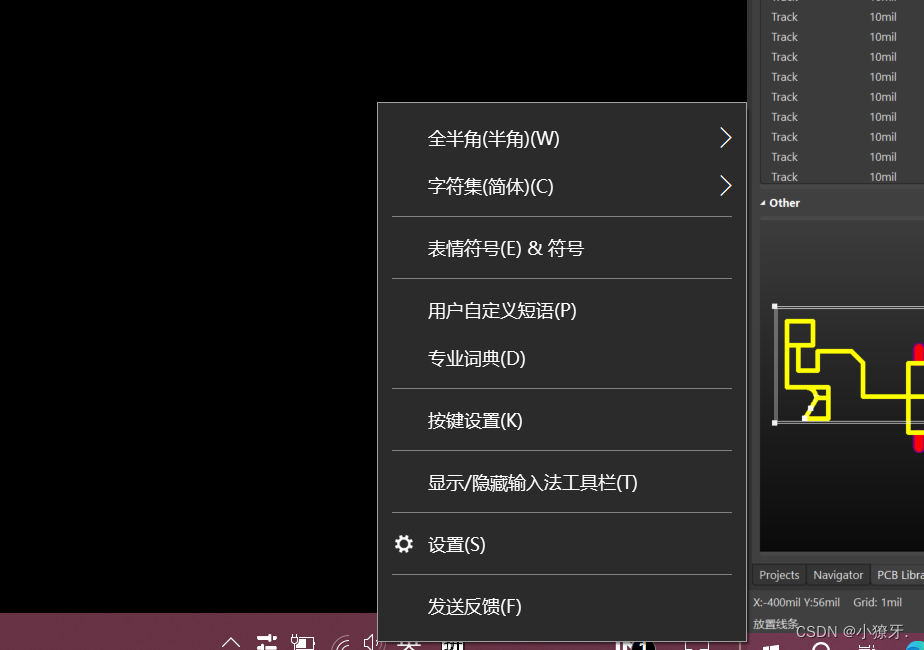

在window输入法处单击右键，点击按键设置，然后将全/半角切换快捷键设置为无。在这里插入图片描述

解决方法三：下载一个美式键盘

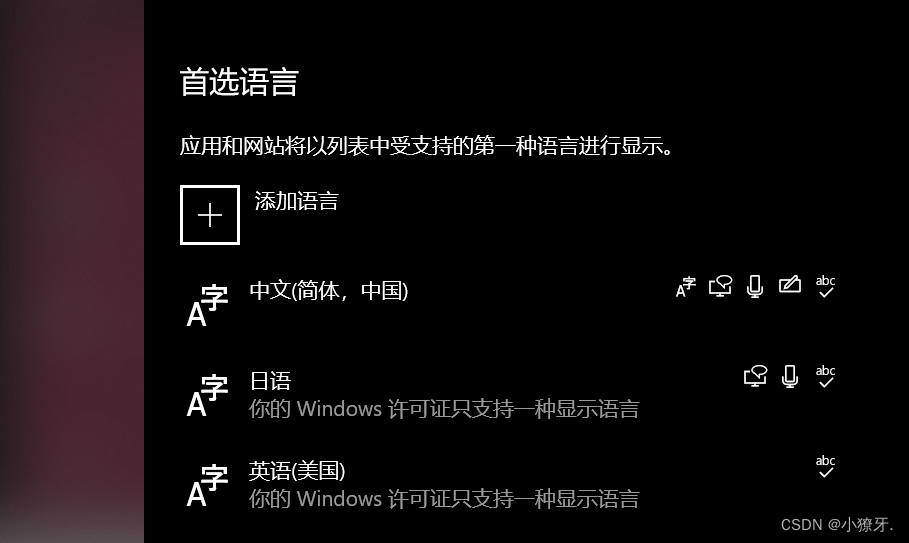

点击语言首选项，添加语言
在这里插入图片描述
在这里插入图片描述

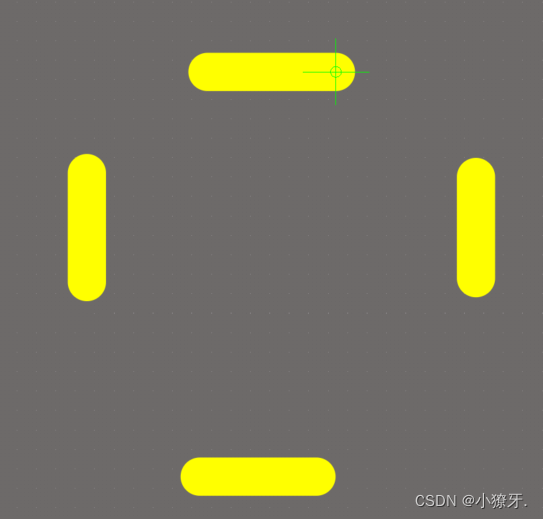

画线小技巧：按shift+E可以设置自动捕捉线的端点，方便连线：

当显示小圆圈时为可以自动捕捉
在这里插入图片描述
