NVME简述

Non-Volatile Memory Express，非易失性存储器标准，是跑在PCIE接口上的标准协议，

是一种Host与SSD之间通信的协议。



NVME作用

制定了Host与SSD之间的通讯命令格式以及命令的执行过程



NVME命令

1. NVME包含两种命令：Admin Command，IO Command

2. Admin Command作用：用于Host管理和控制SSD

    IO Command作用：用于Host和SSD之间传输数据

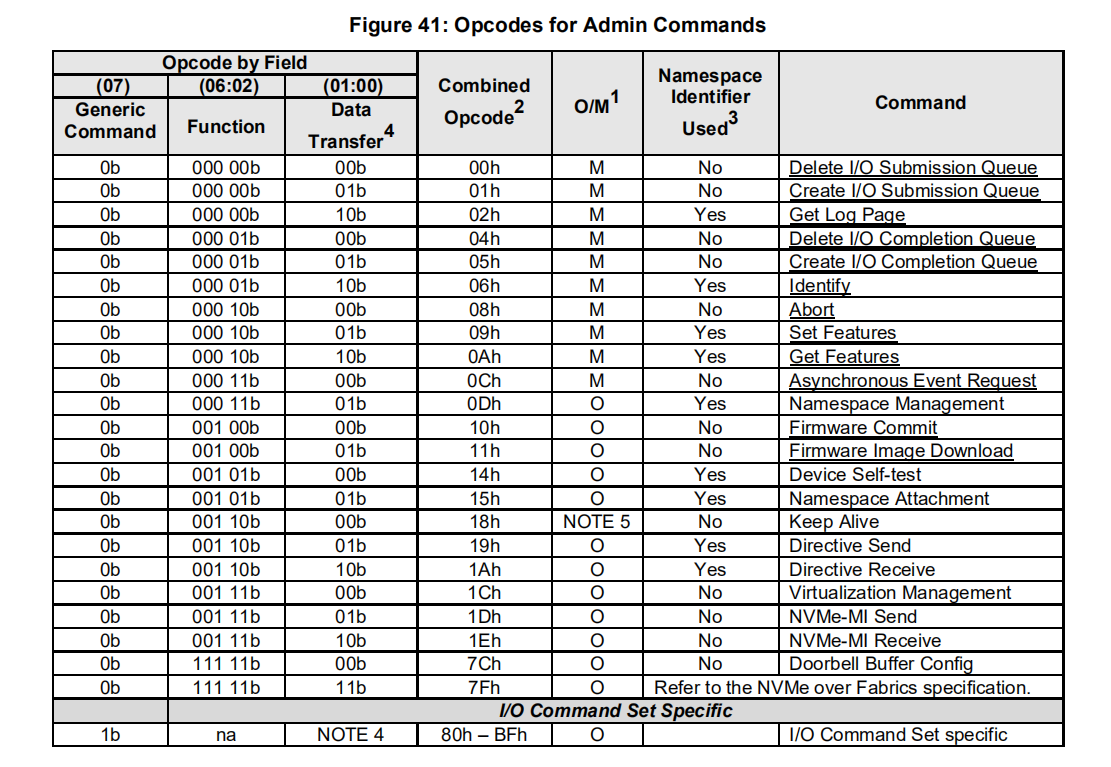

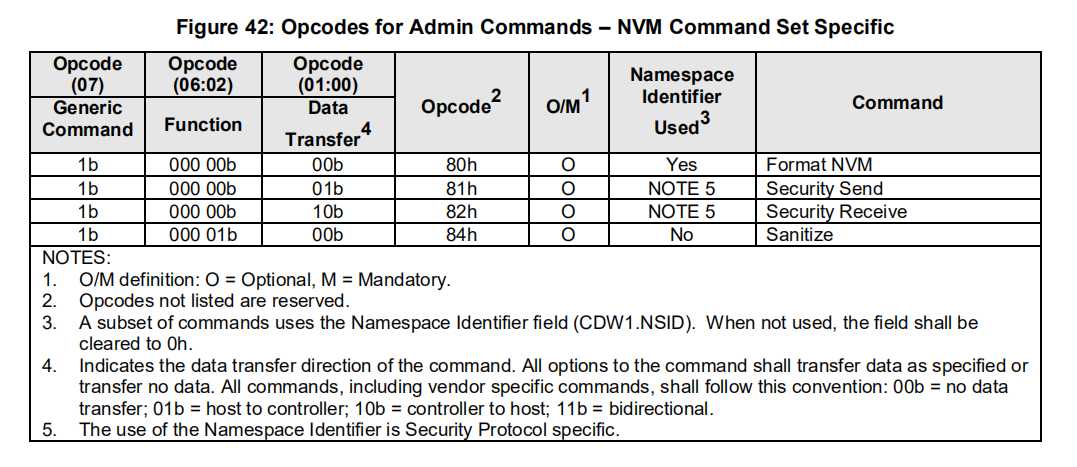

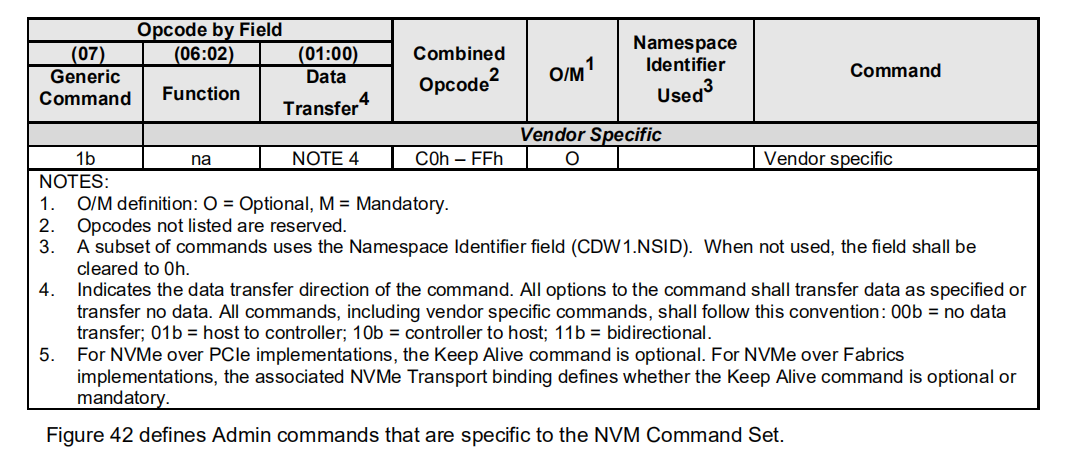

NVME1.3支持的Admin Command

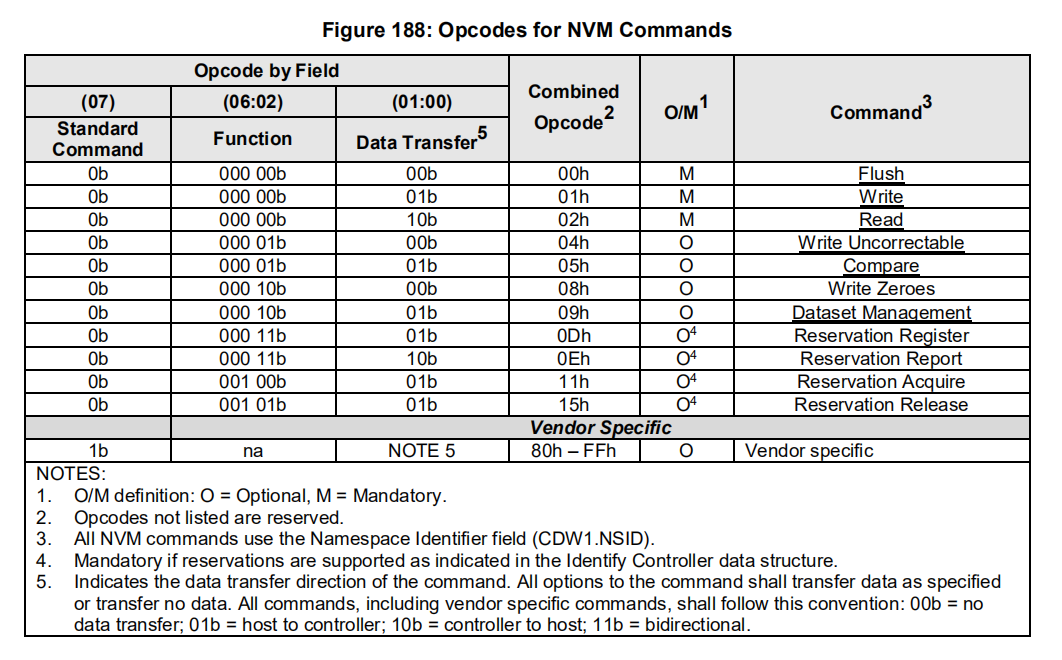

NVME支持的IO Command

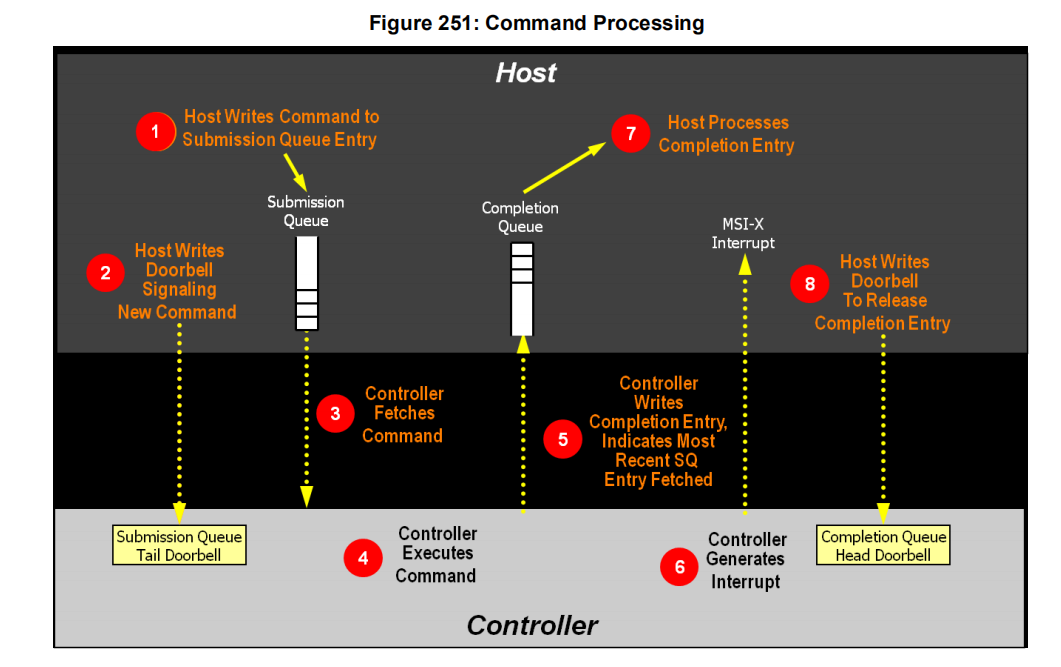

NVME命令的执行过程





Step1. Host写指令到SQ中

Step2. Host写DoorBell，通知SSD取指令

Step3. SSD收到通知，从SQ中取走指令

Step4. SSD执行指令

Step5. SSD执行指令完成，将执行结果写入CQ中

Step6. SSD生成中断，通知Host，指令执行完成

Step7. Host收到通知，开始处理CQ，查看指令完成后返回的状态和数据

Step8. Host写DoorBell，通知SSD执行结果已处理，然后释放CQ



参考资料1：蛋蛋读NVME之一

参考资料2：NVME协议1.3
