本文详细描述了如何在FW1和FW3之间通过网关部署模式建立IPSEC通道，涉及IKE协商、ESP包处理、UDP500端口开放以及NAT策略的调整，以确保10.0.2.0/24与192.168.1.0/24间的通信顺畅。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

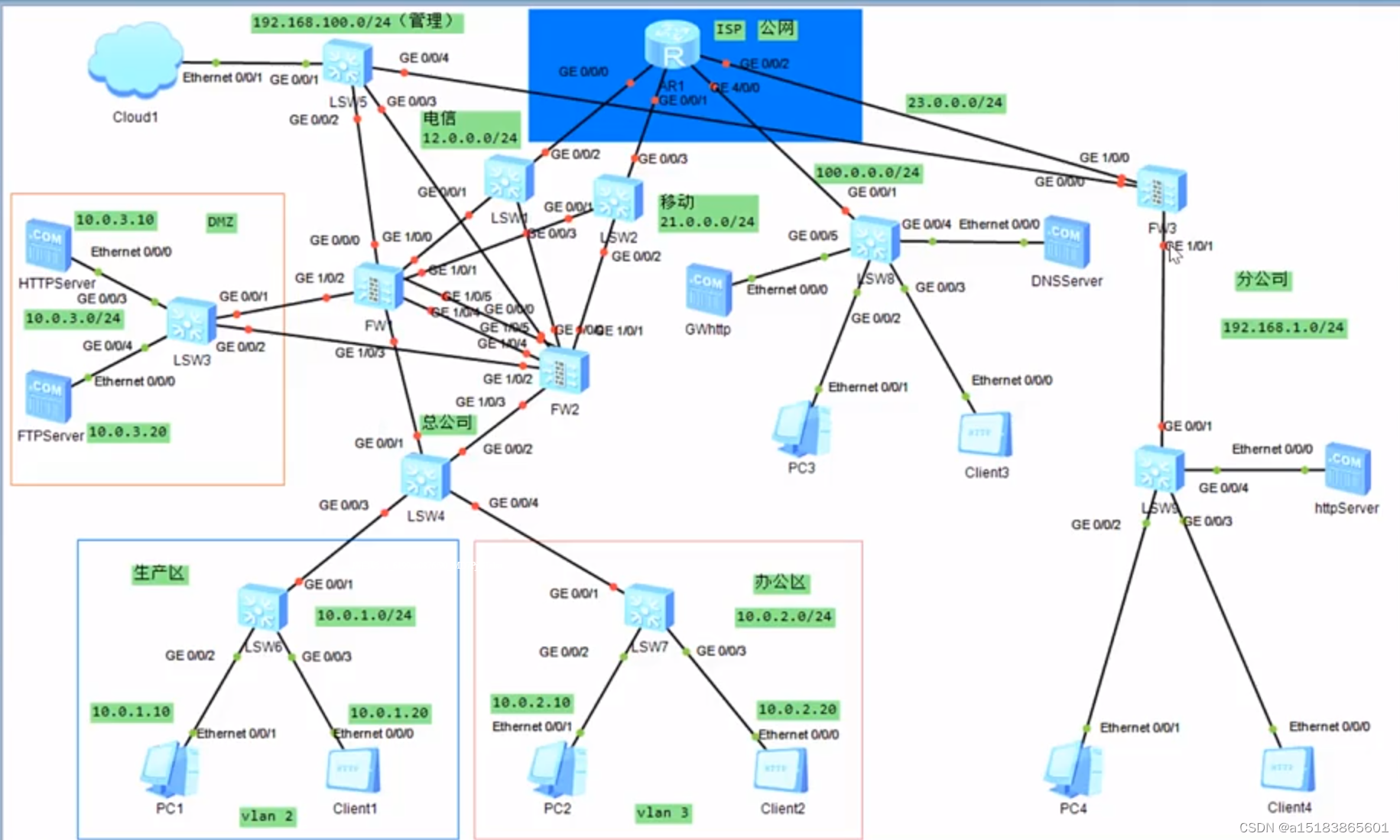

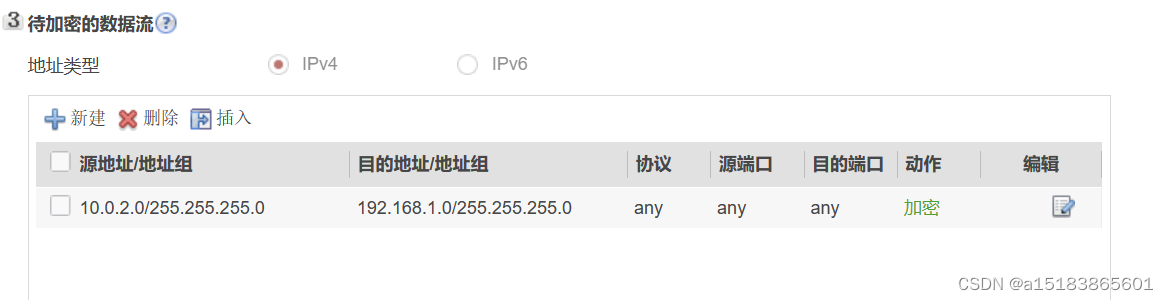

要求：FW1与FW3建立IPSEC通道，保证10.0.2.0/24网段能访问192.168.1.0/24网段

因为FW1与FW3都处于边界，所以使用网关部署模式来建立IPSEC VPN

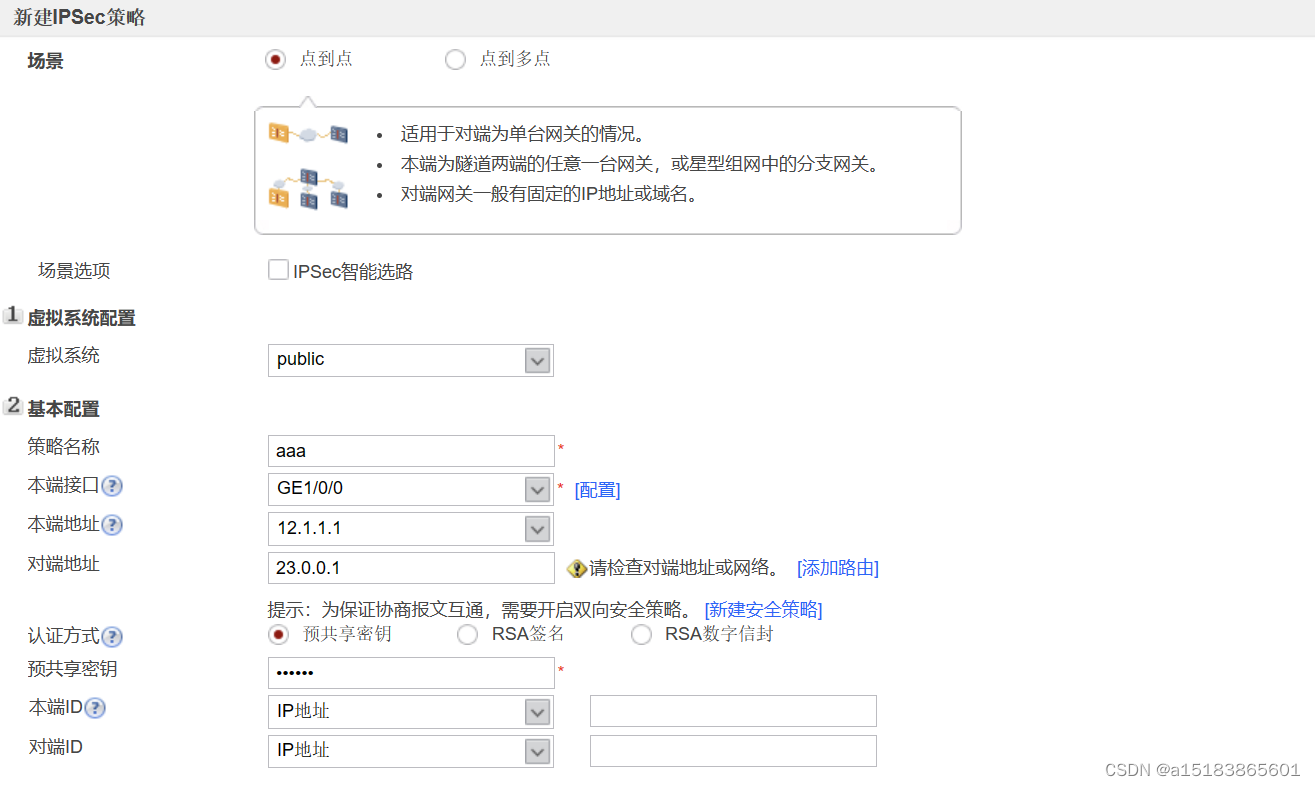

FW1

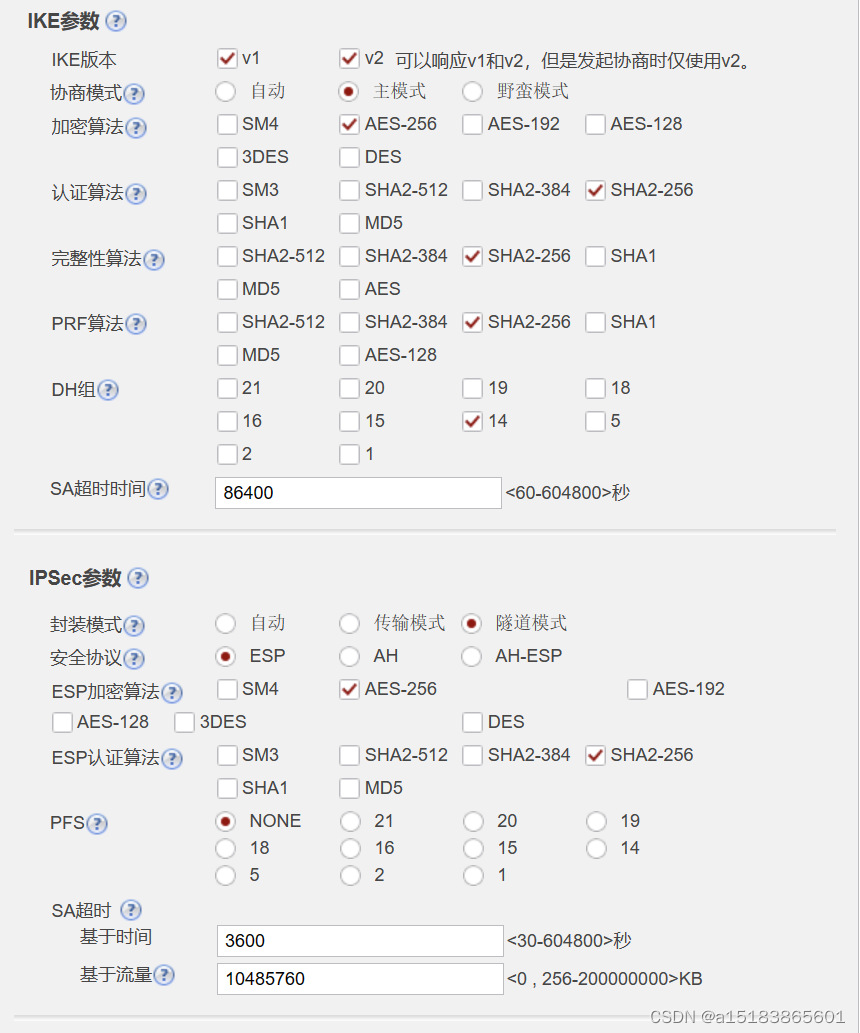

这里选择主模式跟隧道模式

FW3与FW1配置类似，与FW1的源目地址反过来，其他均与FW1一样

创建安全策略让FW1与FW3能够通过IPSEC的协商

因为fw1与fw3是通过自己发送ike进行协商，所以源目安全区域选择local,因为ipsec协商时是通过udp的500端口，所以需要放通udp的500端口。数据进入隧道发送的的esp包，所以还需要放通esp服务。

FW1：
