【UML】——实现图

实现图来描述设计物理实现，如可执行文件，库、表、文件和文档等。对于面向对象系统的物理方面进行建模时就要用到两种图：组件图和配置图。

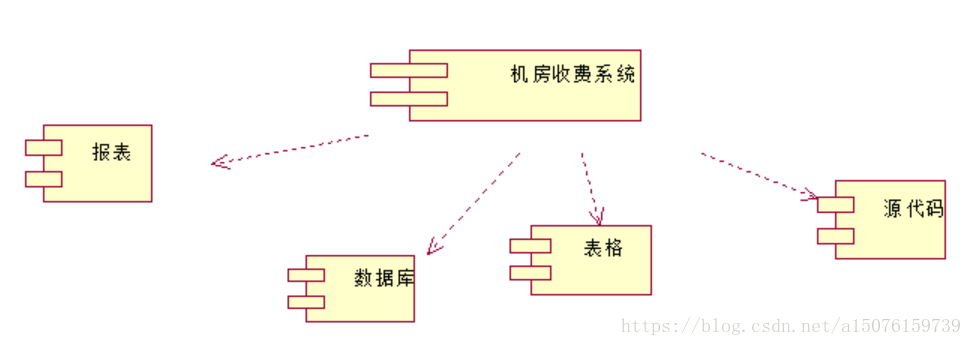

组件图也叫构件图，用来显示一组组件之间的组织与依赖关系，是了解软件组件运行时的依赖关系。 使用组件图可以将系统划分为内聚组件并显示代码自身的结构。

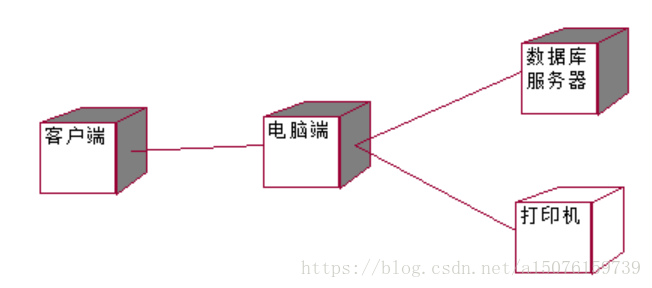

配置图也叫部署图， 是用来显示系统中软件和硬件的物理架构。从部署图中，您可以了解到软件和硬件组件之间的物理关系以及处理节点的组件分布情况。使用部署图可以显示运行时系统的结构，同时还传达构成应用程序的硬件和软件元素的配置和部署方式。

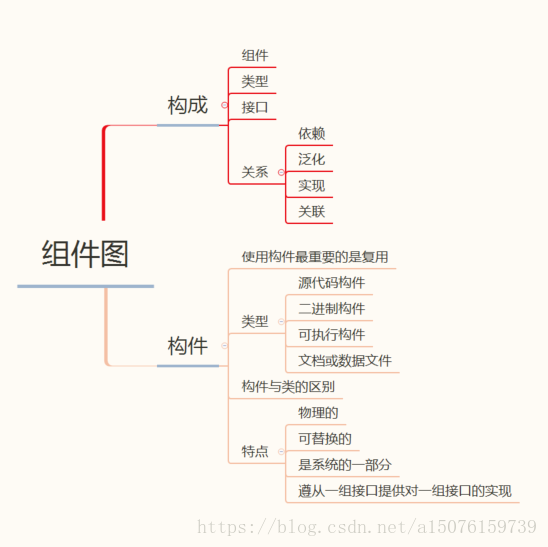

组件图

组件图是从软件架构的角度来藐视一个系统的主要功能，有子系统，类、包。构件等，组件最重要的是复用，提供物理视图。

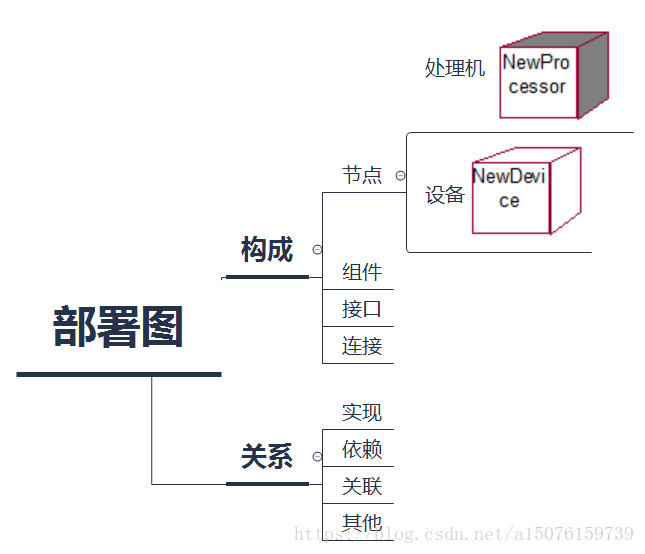

部署图

处理机：是能够执行软件、具有计算机能力的节点，服务器、工作站具有处理能力器都是处理机。
设备：没有计算机能力的节点，通常通过接口为外部提供服务，比如打印机和扫描仪。
