【UML】——静态图

  静态图显示了系统的静态结构，主要是物体的种类、类型的内部结构。
  类图是这九种图的核心，类图是描述类，接口，协作以及它们之间关系的图，对系统中的各种概念建模的，类图是面向对象建模的主要组成部分，用于描述系统的结构化设计，主要支持系统的功能需求。
  对象图是类的特定实例，可以看作是类图在系统某一时刻的实例，所以它的标识基本相同，但是和类也有区别，对象图包含对象和链。
  一个包图可以是任何一种的UML图组成，通常是UML用例图或UML类图，系统中的每个元素都只能为一个包所有，一个包可嵌套在另一个包中。使用包图可以将相关元素归入一个系统。一个包中可包含附属包、图表或单个元素。

元素

类：在UML中可以隐藏类的属性和方法,由名称，属性，方法/操作构成。（扩展：抽象类用斜体表示）
属性和方法之前可附加的可见性修饰符：加号（+）表示public，减号（-）表示private，#号表示protected

接口（Interface）：接口是在没有给出对象的实现和状态的情况下对对象行为的描述，接口包含操作但不包含属性，且他没有对外界可见的关联。类和接口之间的关系是实现关系。
关系：
关联、实现和泛化在语义上都是依赖关系。

类型	说明	表示符号
依赖关系	两个或多个模型元素	– - - ->
泛化关系	一般和特殊关系	———▷
实现关系	规格说明模型和模型	— — — —▷
关联关系	事物对象之间的关系	———— ，——–>

聚合关系，组合关系是一种特殊的关联，都是由部分指向整体

类型	说明	表示符号
聚合关系	整体与部分关系，部分可以单独存在	———◇
组合关系	是更强的聚合，部分不能单独存在

类和对象的区别

类图	对象图
类有三个分栏：名称、属性和操作	对象有两个分栏：名称和属性
类的名称分栏中只有类名	对象名称分栏是“对象名：类名”
类中有操作	对象图中没有操作，因为同一个类的对象，操作是相同的
类的属性分栏定义了所有属性特性	对象中定义了属性当前值
类中有关联连接，有多重性，类的代表是对对象的分类	对象使用链接链接，没有多重性，对象代表单独实体

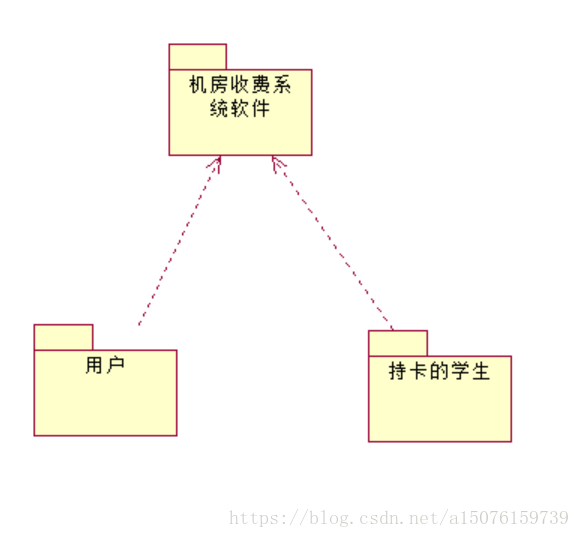

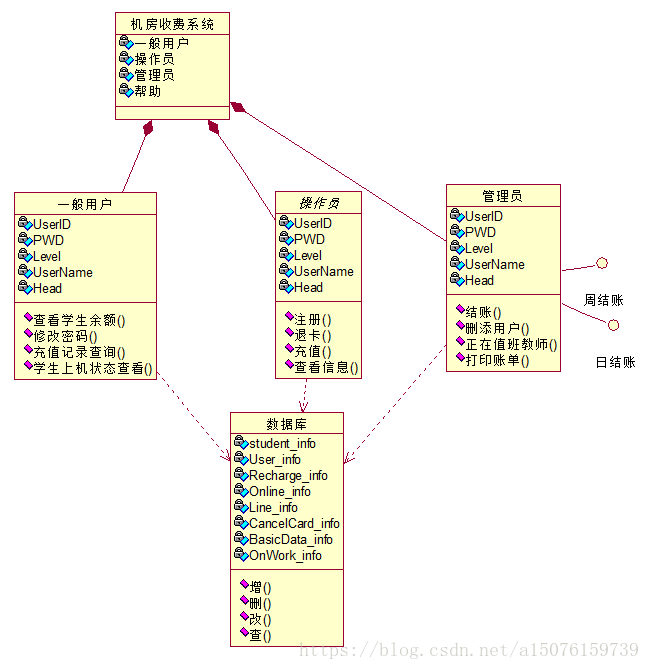

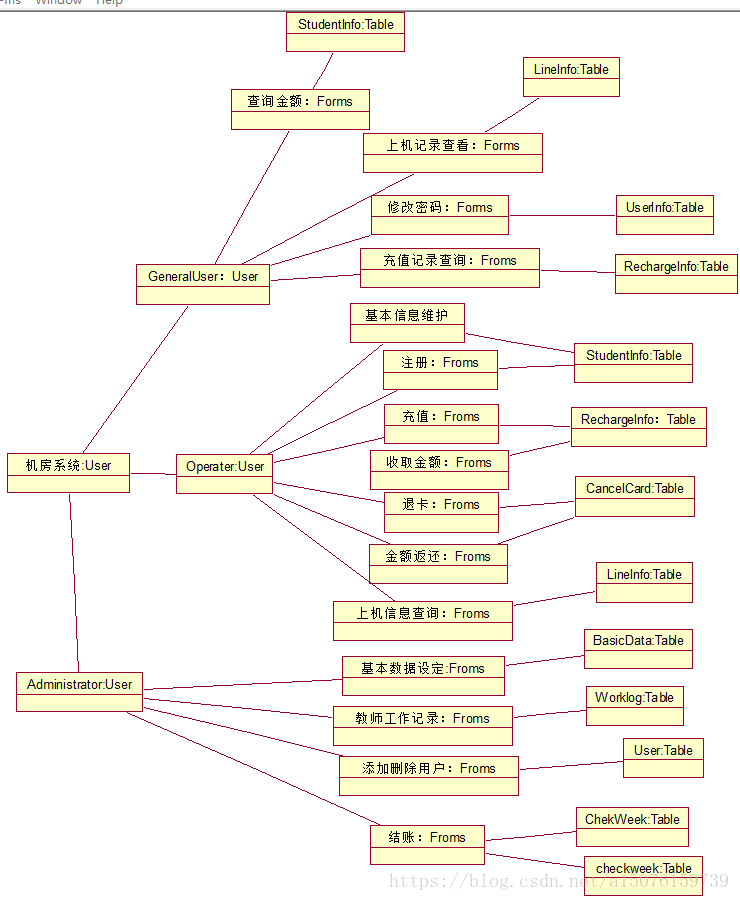

机房收费关系类图和对象图：
