图文详解 Java 字节码，想不懂都难！

JVM 数据类型

Java是静态类型的，它会影响字节码指令的设计，这样指令就会期望自己对特定类型的值进行操作。例如，就会有好几个add指令用于两个数字相加：iadd、ladd、fadd、dadd。他们期望类型的操作数分别是int、long、float和double。大多数字节码都有这样的特性，它具有不同形式的相同功能，这取决于操作数类型。

JVM定义的数据类型包括:

基本类型:

数值类型: byte (8位), short (16位), int (32位), long (64-bit位), char (16位无符号Unicode), float(32-bit IEEE 754 单精度浮点型), double (64-bit IEEE 754 双精度浮点型)

布尔类型

指针类型: 指令指针。



引用类型:

类

数组

接口

在字节码中布尔类型的支持是受限的。举例来说，没有结构能直接操作布尔值。布尔值被替换转换成 int 是通过编译器来进行的，并且最终还是被转换成 int 结构。

Java 开发者应该熟悉所有上面的类型，除了 returnAddress，它没有等价的编程语言类型。

基于栈的架构

字节码指令集的简单性很大程度上是由于 Sun 设计了基于堆栈的 VM 架构，而不是基于寄存器架构。有各种各样的进程使用基于JVM 的内存组件, 但基本上只有 JVM 堆需要详细检查字节码指令：

PC寄存器：对于Java程序中每个正在运行的线程，都有一个PC寄存器保存着当前执行的指令地址。

JVM 栈：对于每个线程，都会分配一个栈，其中存放本地变量、方法参数和返回值。下面是一个显示3个线程的堆栈示例。

堆：所有线程共享的内存和存储对象（类实例和数组）。对象回收是由垃圾收集器管理的。

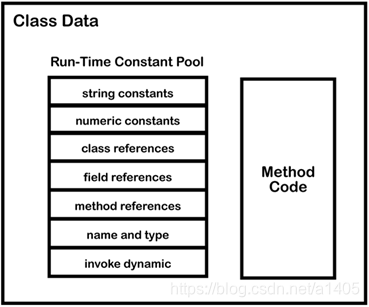

方法区：对于每个已加载的类，它储存方法的代码和一个符号表（例如对字段或方法的引用）和常量池。

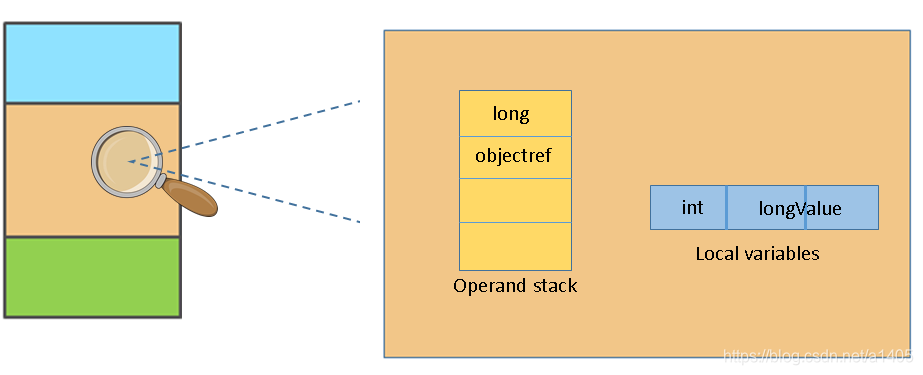

JVM堆栈是由帧组成的，当方法被调用时，每个帧都被推到堆栈上，当方法完成时从堆栈中弹出（通过正常返回或抛出异常）。每一帧还包括：

1. 本地变量数组，索引从0到它的长度-1。长度是由编译器计算的。一个局部变量可以保存任何类型的值，long和double类型的值占用两个局部变量。
2. 用来存储中间值的栈，它存储指令的操作数，或者方法调用的参数。

字节码探索

关于JVM内部的看法，我们能够从示例代码中看到一些被生成的基本字节码例子。Java类文件中的每个方法都有代码段，这些代码段包含了一系列的指令，格式如下：

opcode (1 byte)      operand1 (optional)      operand2 (optional)      ...

这个指令是由一个一字节的opcode和零个或若干个operand组成的，这个operand包含了要被操作的数据。

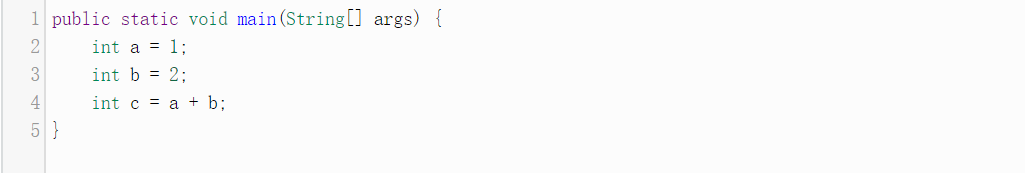

在当前执行方法的栈帧里，一条指令可以将值在操作栈中入栈或出栈，可以在本地变量数组中悄悄地加载或者存储值。让我们来看一个例子：

为了打印被编译的类中的结果字节码（假设在Test.class文件中），我们运行javap工具：

我们可以得到如下结果：

我们可以看到main方法的方法声明，descriptor说明这个方法的参数是一个字符串数组([Ljava/lang/String; )，而且返回类型是void（V）。下面的flags这行说明该方法是公开的(ACC_PUBLIC)和静态的 (ACC_STATIC)。

Code属性是最重要的部分，它包含了这个方法的一系列指令和信息，这些信息包含了操作栈的最大深度（本例中是2）和在这个方法的这一帧中被分配的本地变量的数量（本例中是4）。所有的本地变量在上面的指令中都提到了，除了第一个变量（索引为0），这个变量保存的是args参数。其他三个本地变量就相当于源码中的a，b和c。

从地址0到8的指令将执行以下操作：

iconst_1:将整形常量1放入操作数栈。

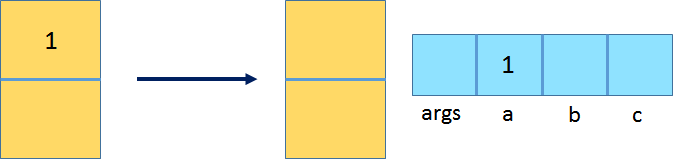

istore_1:在索引为1的位置将第一个操作数出栈（一个int值）并且将其存进本地变量，相当于变量a。

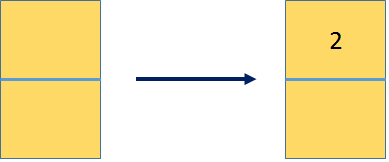

const_2:将整形常量2放入操作数栈。

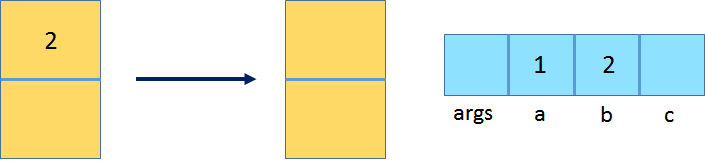

istore_2:在索引为2的位置将第一个操作数出栈并且将其存进本地变量，相当于变量b。

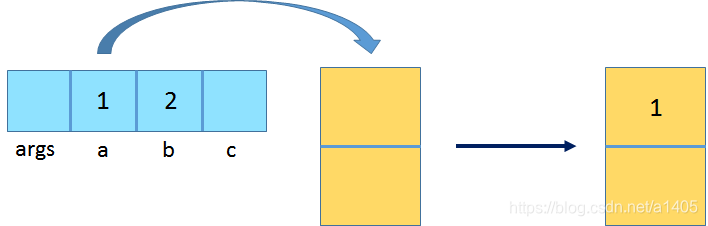

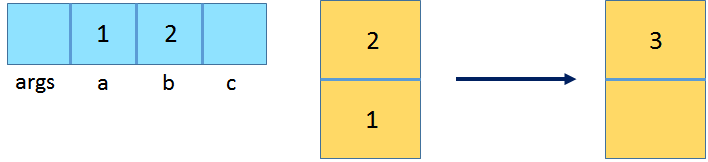

iload_1:从索引1的本地变量中加载一个int值，放入操作数栈。

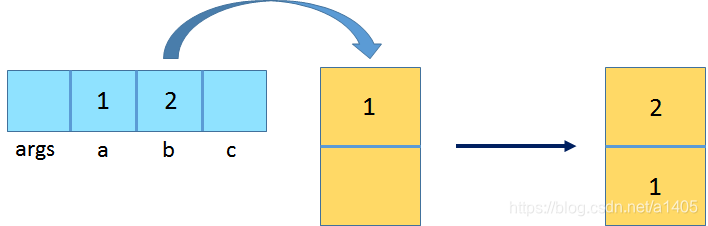

iload_2:从索引2的本地变量中加载一个int值，放入操作数栈。

iadd:把操作数栈中的前两个int值出栈并相加，将相加的结果放入操作数栈。

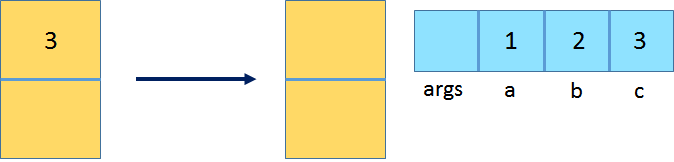

istore_3:在索引为3的位置将第一个操作数出栈并且将其存进本地变量，相当于变量c。

return:从这个void方法中返回。上述指令只包含操作码，由JVM来精确执行。

方法调用

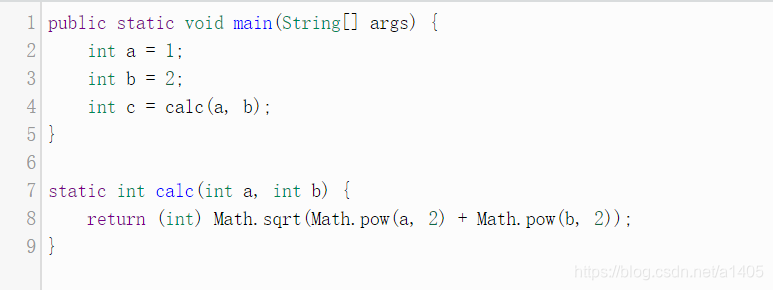

上面的示例只有一个方法，即 main 方法。假如我们需要对变量 c 进行更复杂的计算，这些复杂的计算写在新方法 calc 中：

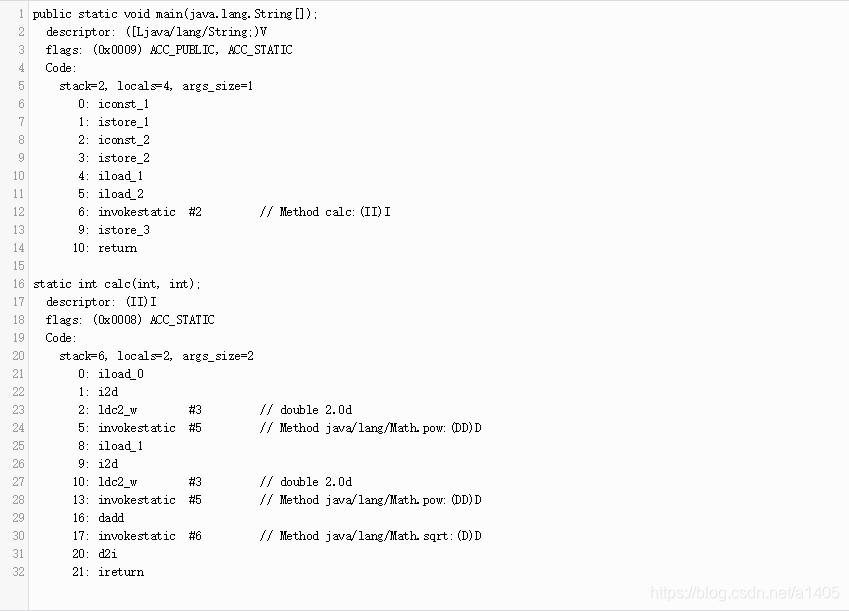

看看生成的字节码：

main 方法代码唯一的不同在于用 invokestatic 指令代替了 iadd 指令，invokestatic 指令用于调用静态方法 calc。注意，关键在于操作数栈中传递给 calc 方法的两个参数。也就是说，调用方法需要按正确的顺序为被调用方法准备好所有参数，交依次推入操作数栈。iinvokestatic（还有后面提到的其它类似的调用指令）随后会从栈中取出这些参数，然后为被调用方法创建一个新的环境，将参数作为局域变量置于其中。

我们也注意到invokestatic指令在地址上看占据了3字节，由6跳转到9。不像其余指令那样那么远，这是因为invokestatic指令包含了两个额外的字节来构造要调用的方法的引用（除了opcode外）。这引用由javap显示为#2，是一个引用calc方法的符号，解析于从前面描述的常量池中。

其它的新信息显然是calc方法本身的代码。它首先将第一个整数参数加载到操作数堆栈上（iload_0）。下一条指令，i2d，通过应用扩展转换将其转换为double类型。由此产生的double类型取代了操作数堆栈的顶部。

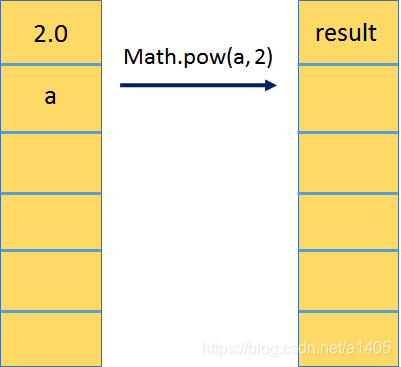

再下一条指令将一个double类型常量2.0d(从常量池中取出)推到操作数堆栈上。然后静态方法Math.pow调用目前为止准备好的两个操作数值（第一个参数是calc和常量2.0d）。当Math.pow方法返回时，他的结果将会被存储在其调用程序的操作数堆栈上。在下面说明。

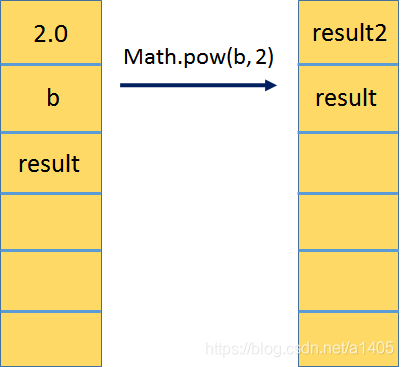

同样的程序应用于计算Math.pow(b,2):

下一条指令，dadd，会将栈顶的两个中间结果出栈，将它们相加，并将所得之和推入栈顶。最后，invokestatic 对这个和值调用 Math.sqrt，将结果从 double（双精度浮点型） 窄化转换（d2i）成 int（整型）。整型结果会返回到 main 方法中， 并在这里保存到 c（istore_3）。

创建实例

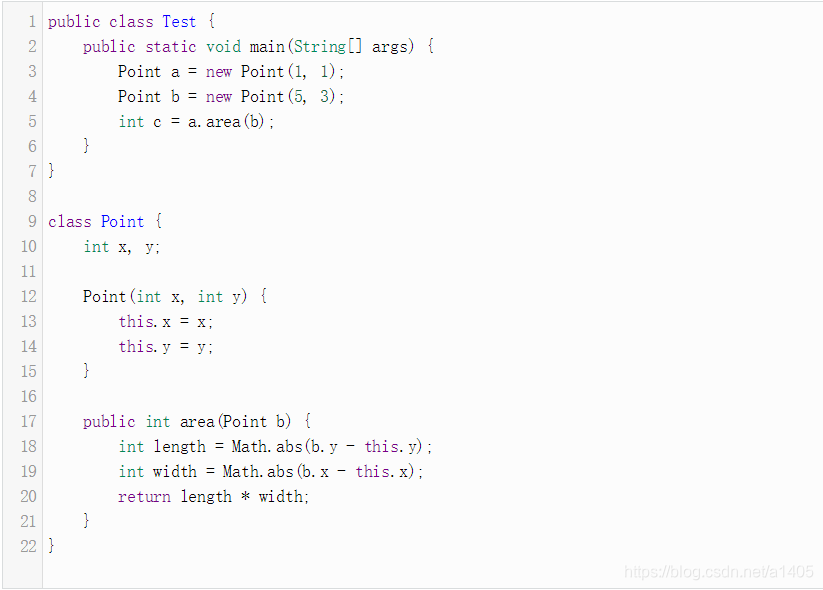

现在修改这个示例，加入 Point 类来封装 XY 坐标。

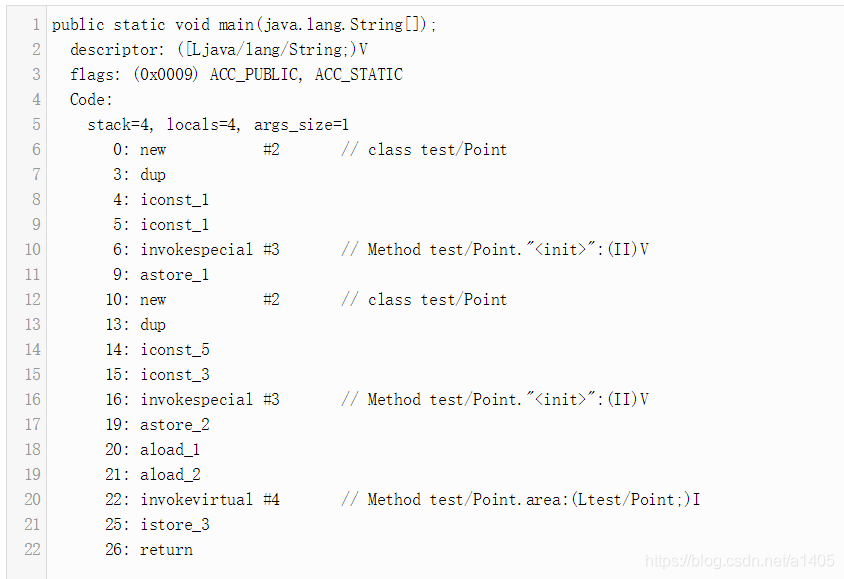

编译后的 main 方法的字体码如下：

这里引入了 new、dup 和 invokespecial 几个新指令。new 指令与编程语言中的 new 运算符类似，它根据传入的操作数所指定类型来创建对象（这是对 Point 类的符号引用）。对象的内存是在堆上分配，对象引用则是被推入到操作数栈上。

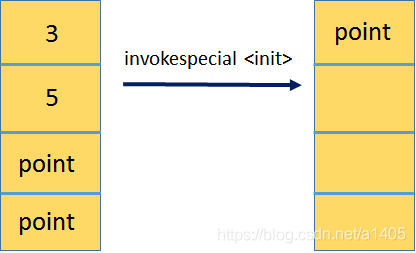

dup指令会复制顶部操作数的栈值，这意味着现在我们在栈顶部有两个指向Point对象的引用。接下来的三条指令将构造函数的参数（用于初始化对象）压入操作数堆栈中，然后调用与构造函数对应的特殊初始化方法。下一个方法中x和y字段将被初始化。该方法完成之后，前三个操作数的栈值将被销毁，剩下的就是已创建对象的原始引用（到目前为止，已成功完成初始化了）。

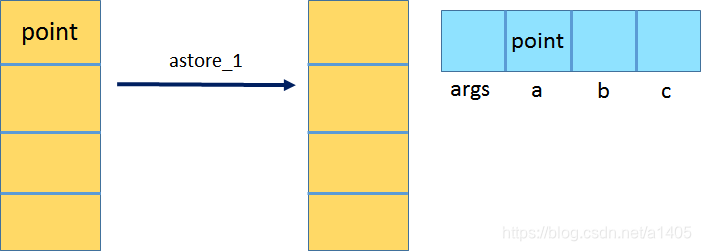

接下来，astore_1将该Point引用出栈，并将其赋值到索引1所保存的本地变量(astore_1中的a表明这是一个引用值).

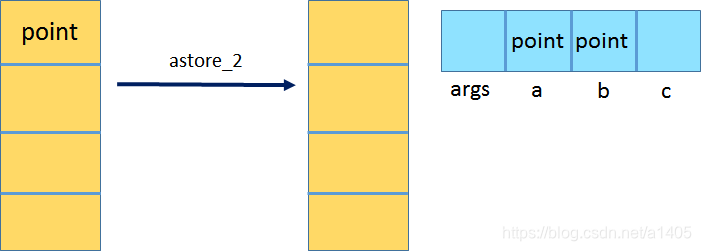

通用的过程会被重复执行以创建并初始化第二个Point实例，此实例会被赋值给变量b。

最后一步是将本地变量中的两个Point对象的引用加载到索引1和2中（分别使用aload_1和aload_2），并使用invokevirtual调用area方法，该方法会根据实际的类型来调用适当的方法来完成分发。

例如，如果变量a包含一个扩展自Point类的SpecialPoint实例，并且该子类重写了area方法，则重写后的方法会被调用。在这种情况下，并不存在子类，因此仅有area方法是可用的。

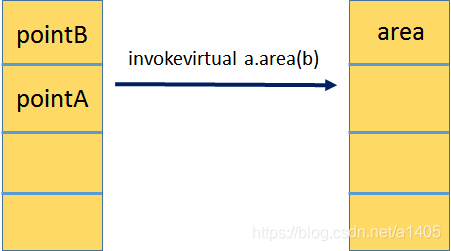

请注意，即使area方法接受单参数，堆栈顶部也有两个Point的引用。第一个（pointA，来自变量a）实际上是调用该方法的实例（在编程语言中被称为this），对area方法来说，它将被传递到新栈帧的第一个局部变量中。另一个操作数（pointB）是area方法的参数。
