技术篇|关于ping过程的浅谈

1.何为ping

PING（packet internet groper），因特网包探索器，用于测试网络连通性。

工作原理

利用网络上机器IP地址的唯一性，给目标地址发送一个数据包，对方也回一个同样大小的数据包来确定是否连通。

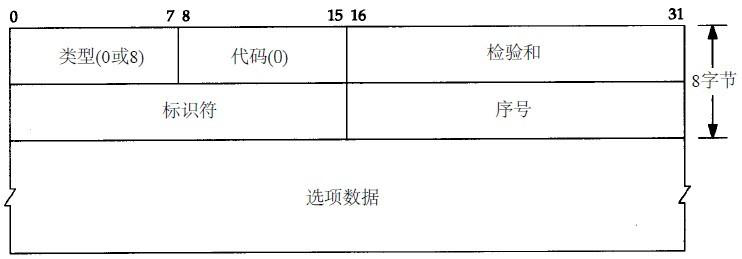

Icmp报文格式

类型：8bit

代码：8bit

检验和：16bit

其它选项：根据类型的不同而不同

Icmp包在发送过程中也必须增加ip包头

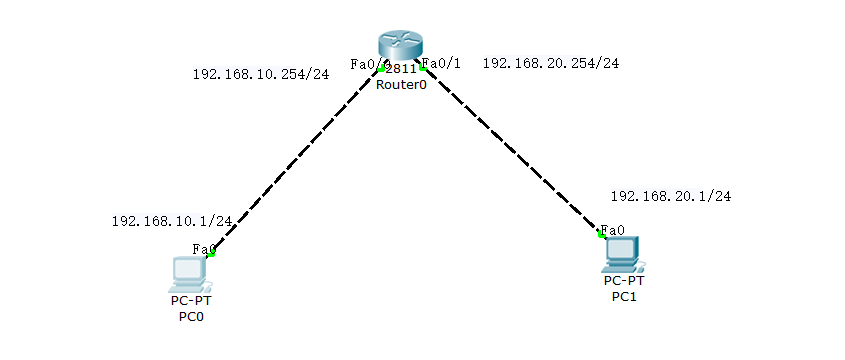

过程：

_	地址	网关
PC0	192.168.10.1/24	192.168.10.254/24
PC1	192.168.20.1/24	192.168.20.254/24

pc0和pc1不在同一个网段，当pc0访问pc1直接将icmp包发给网关

Icmp包内容：

源MAC（pc0mac地址1）

源IP地址（192.168.10.1）

目的IP地址（192.168.20.1）

目的mac（未知）

因为目的mac未知，pc0发送arp请求获取网关的mac

路由器router0收到数据包后查看目的IP地址，发现目的IP地址不是自己，查找本地路由表，发现有目标地址网段（直连路由），根据对应的接口将数据包从该接口转发出去，该数据包会将数据包中原先的目标mac地址（路由器Fa0/0）去掉改为自身的mac地址，如果发现也没有pc1的mac地址信息，则会像上一步一样发送arp获取pc1的mac，当然pc1也会得知路由的mac地址。

pc1收到数据包之后，将数据包解封装，查看目的ip地址发现是自己，则接受，回复一个数据包。包内容：

源ip地址（192.168.20.1）

源mac（pc1mac地址）

目的ip（192.168.10.1）

目的mac（路由器Fa0/1接口mac地址）

路由器收到后根据路由表转发，pc0收到回包，通信成功。
