本人最近做项目需要用到MPU6500，在淘宝购买了一块MPU6500模块后开始调试，整了半天发现无论如何也读不出模块的数据，耐着性子一步一步调试后发现遇到了个冒牌的6500。。。

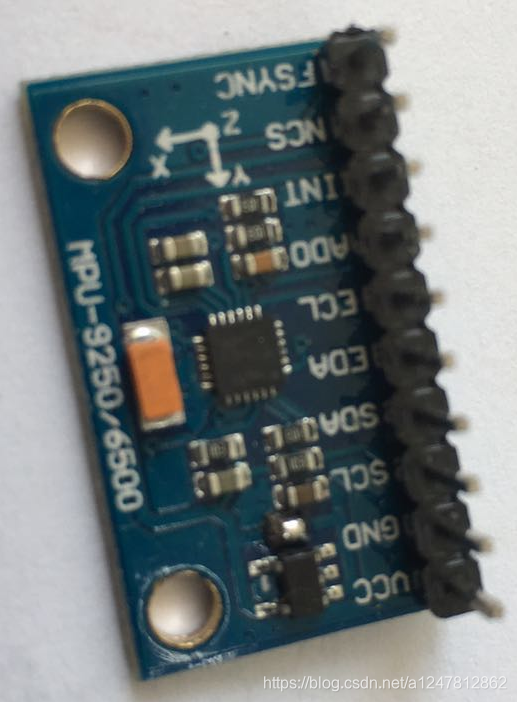

模块硬件如图：使用的是MPU6500，使用STM32F7对模块进行读取，读取程序使用的是原子哥的MPU9250例程（内部集成MPU6500六轴传感器和AK8963三轴磁力计，两个共用一个IIC接口）。该程序读取加速度计及陀螺仪数据后通过串口向上位机进行发送。

软硬件均准备完成后开始调试，发现串口始终无法收到数据，最后将程序错误定位到MPU9250初始化模块失败，改初始化函数下ID判断语句始终错误。

if(res==MPU6500_ID1||res==MPU6500_ID2) 				//判断ID是否正确

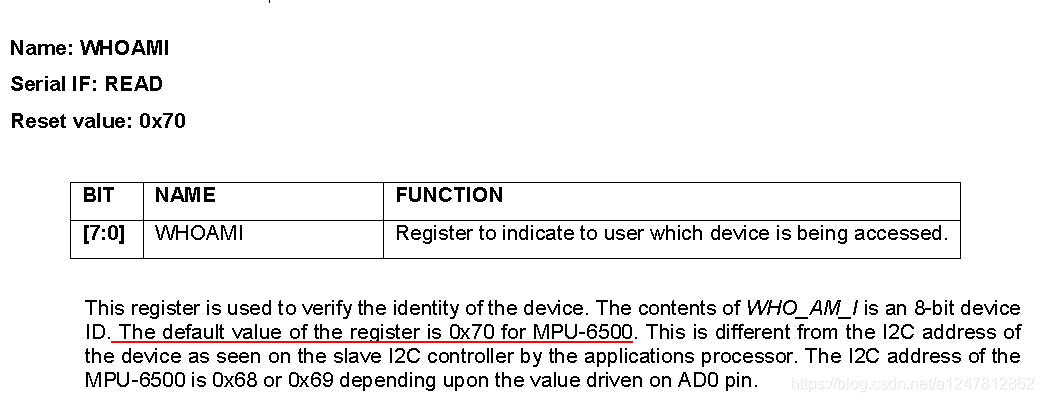

MPU6500的ID参照手册应该是0x68，如下图所示：

但是单步执行后发现返回的芯片ID始终是0x78，这就让人莫名其妙了，特定芯片的ID理论上是不会随意更改的。接来下就指向最后一种情况：芯片本身有问题。

抱着试试看的态度仔细看了下芯片，发现芯片的丝印上是M681字样，百度一下，发现MPU6880芯片ID是0X78
