SpringMVC原理探究

SpringMVC是使用Spring进行web开发的一个重要模块。
可以这样来看待MVC的职责，M（model）可以对应于service层或dao层，负责对实体类或者说数据进行处理；V（view）对应于jsp文件，负责向用户显示各种视图；C（controller）对应于controller层，负责对请求进行转发。

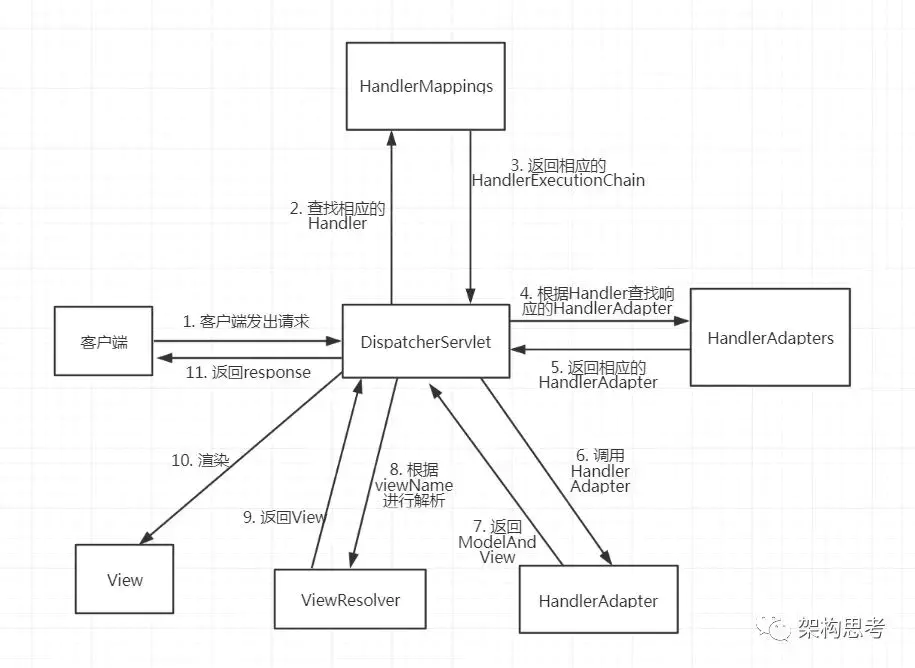

下图是SpringMVC的工作流程图。






流程图一目了然，但是相对比较抽象。下面就结合源码说明一下流程中的各个步骤。

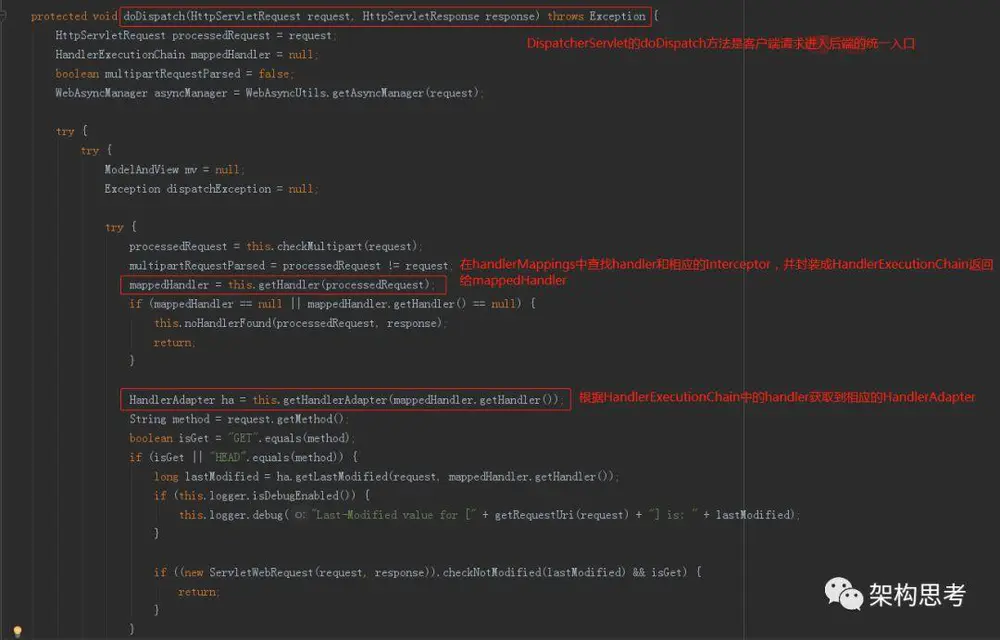

因为整个处理流程是以DispatcherServlet为核心运作的，所以首先看一下DispatcherServlet的核心方法doDispatch。图一和图二都是doDispatch方法的代码，由于一张图截不完整，所以截成两张图。

图一

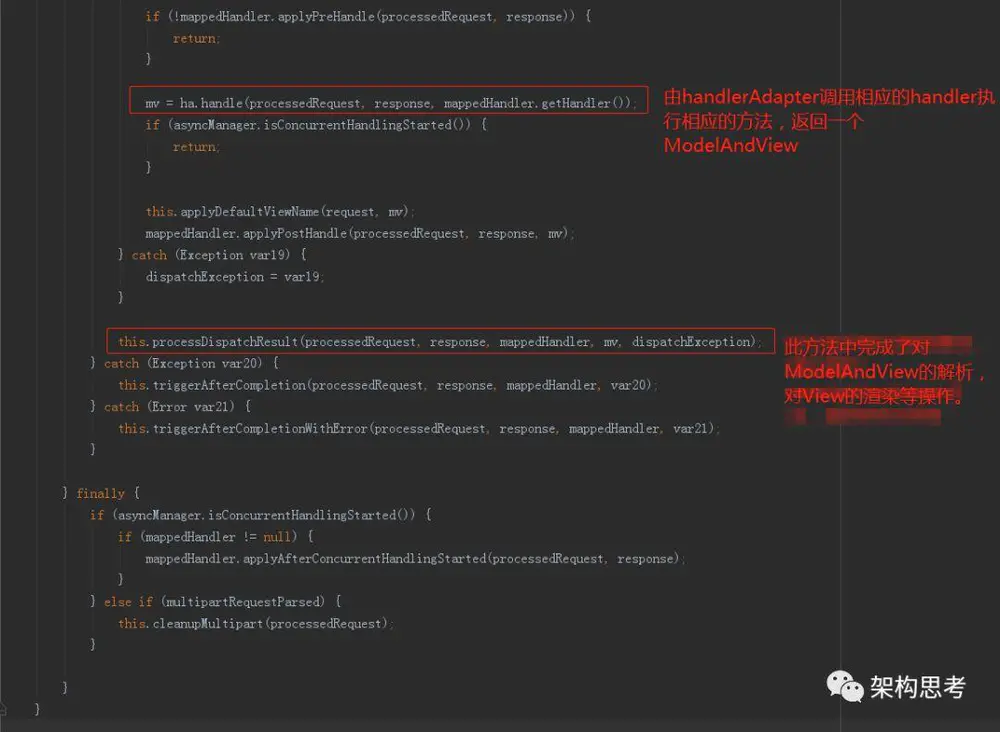

图二

从上面两张图中可以看出，DispatcherServlet的doDispatch方法控制了SpringMVC的整个工作流程，这与开篇的SpringMVC工作流程图是吻合的。

下面就贴近底层看一下更多的细节。

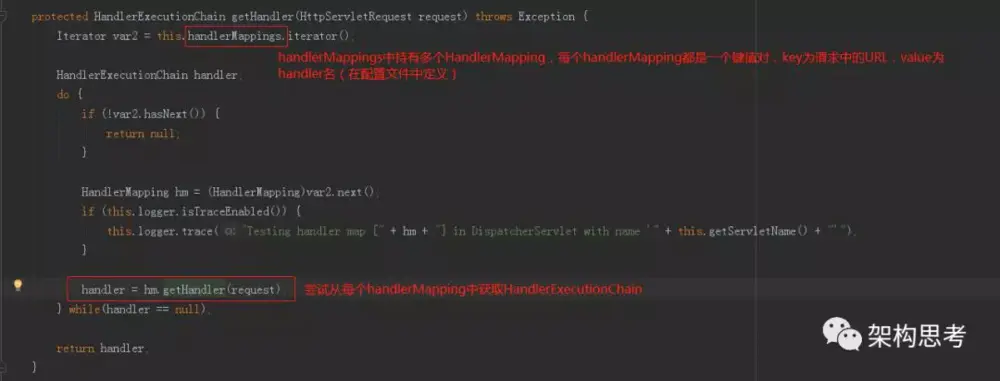

首先来看DispatcherServlet是如何从HandlerMappings中获取handler的。

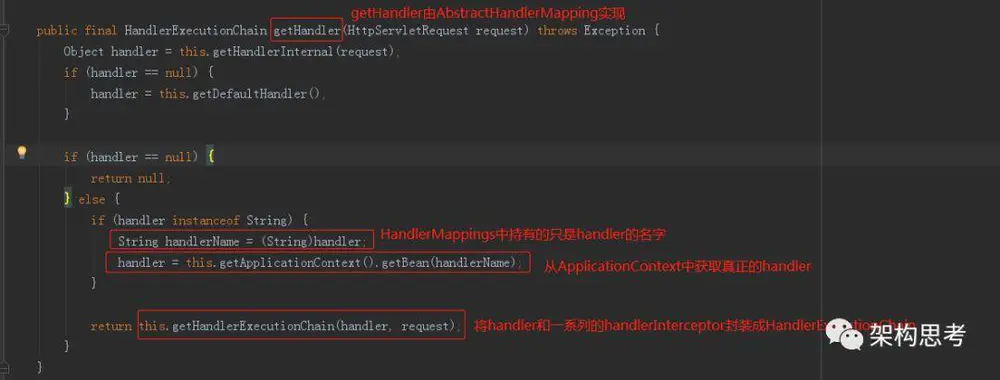

从图中可以看到，DispatcherServlet是持有一堆HandlerMapping的，一个HandlerMapping是对一个URL和一个Handler的封装，并且HandlerMapping中的handler并不一定就是handler对象，也有可能是handler的名字。如果只是handler名，则从applicationContext中拿对应的Handler。

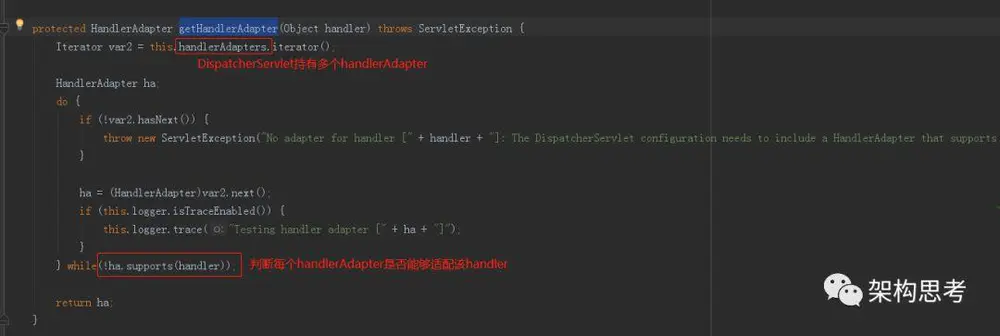

DispatcherServlet拿到HandlerExecutionChain之后，还要获取与HandlerExecutionChain中的Handler的适配器。如下图所示。


DispatcherServlet拿到HandlerAdapter之后开始调用它执行相应的handler中相应的方法。对于如何执行相应的方法，先不去深究。

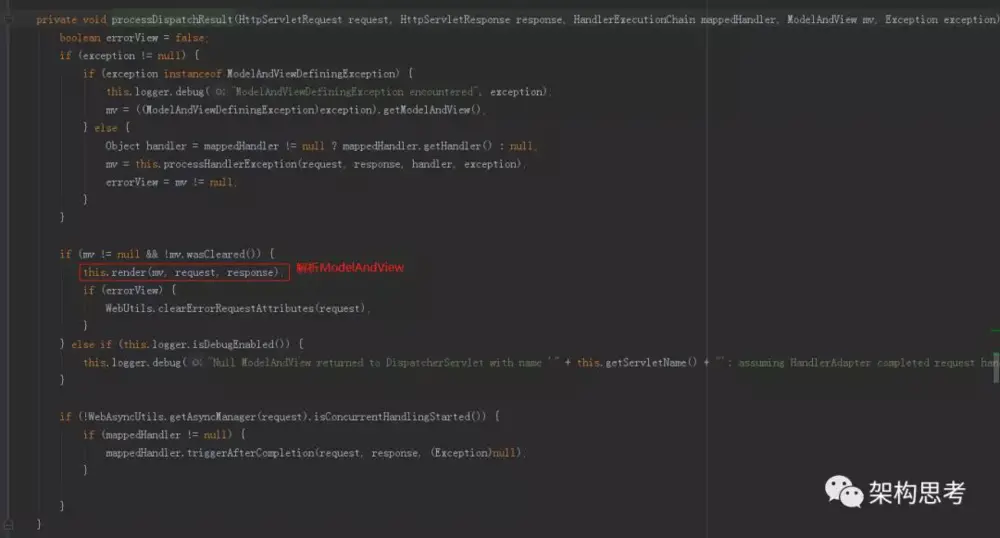

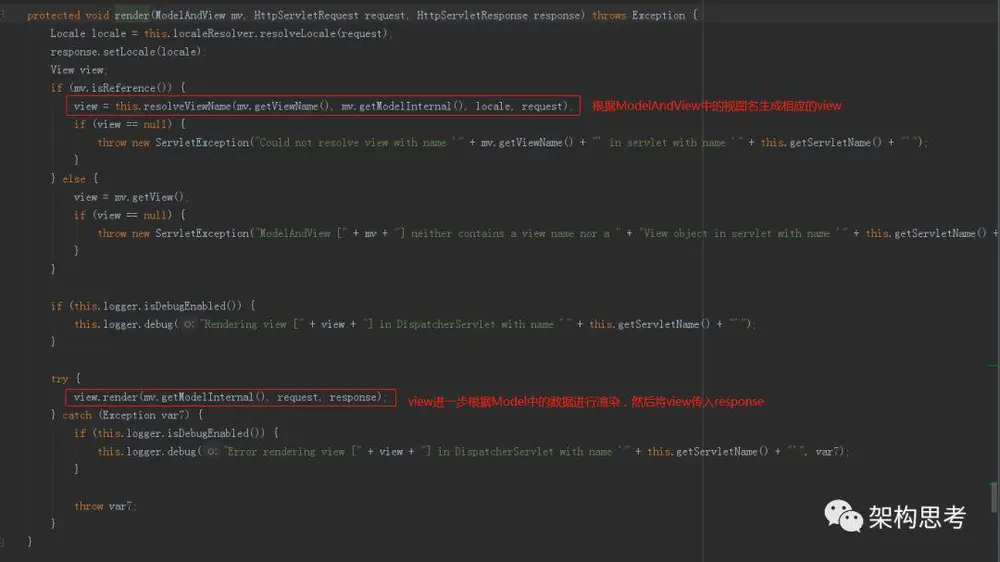

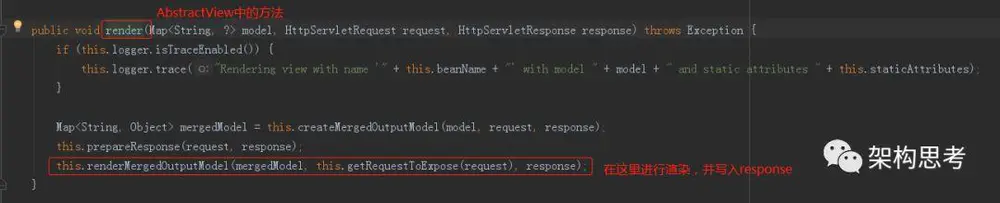

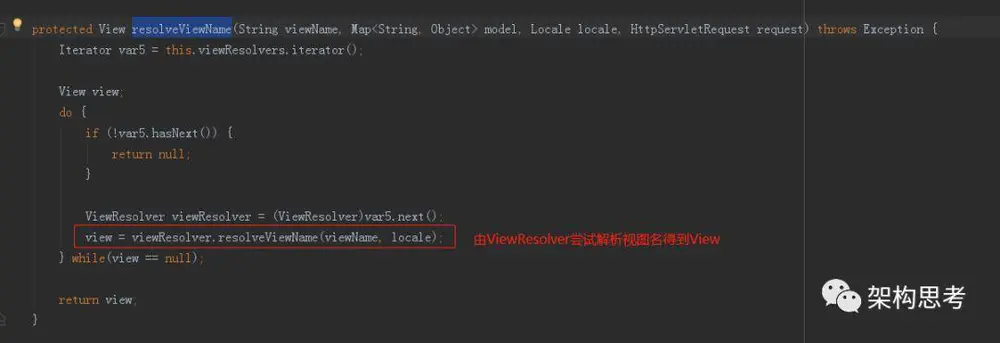

总之，最后会拿到一个ModelAndView，ModelAndView在processDispatchResult方法中被处理。下面四张图是按照执行顺序给出的各个方法的源码。





可以看到，经过层层调用，最终由ViewResolver（DispatcherServlet持有一个ViewResolver列表）根据ModelAndView中的viewName解析出View对象，View对象再根据ModelAndView中的Model对View对象进行渲染（说白了，就是将Model中的数据填充到View对象中）。

讲完了SpringMVC的工作流程之后，我们也能够看出配置文件的一些端倪。

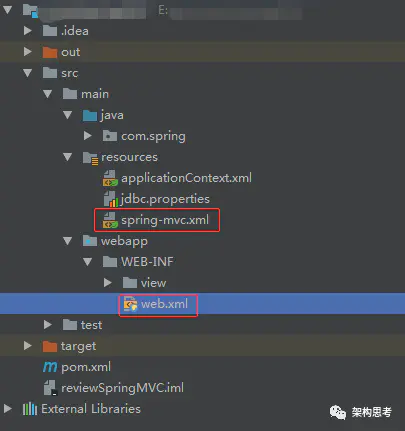

配置文件的目录结构如下图所示。

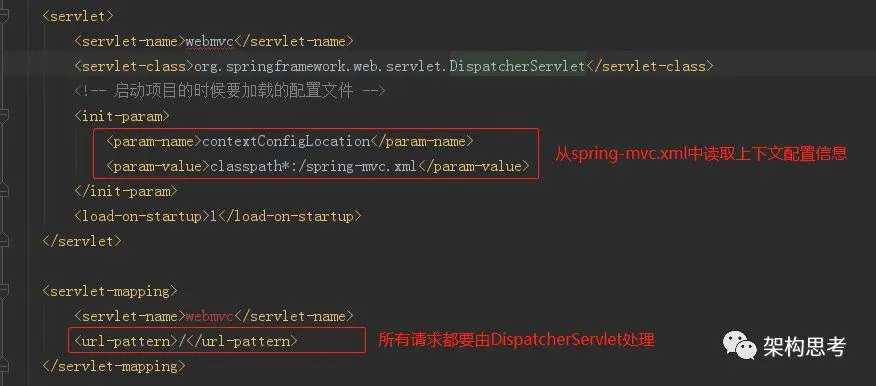

SpringMVC在启动时，首先要读取web.xml文件，读取关于DisptcherServlet的配置，如下图所示。这里配置了哪些请求要走DispatcherServlet，配置了从哪里读取上下文配置信息。

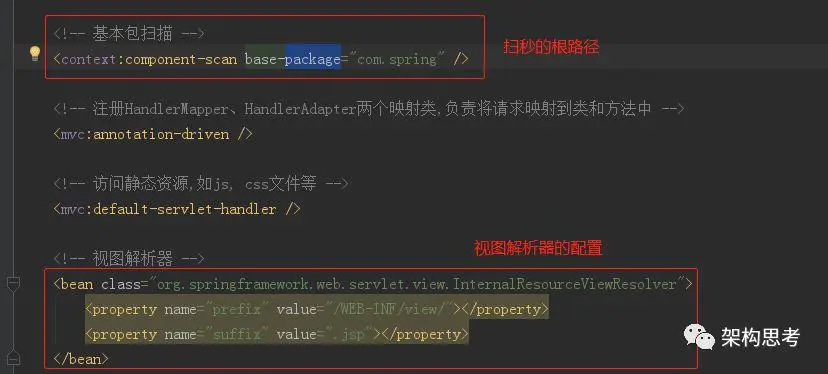

spring-mvc.xml文件的配置信息如下：


从扫描的路径配置可以推测，在扫描的过程，会将Handler存入applicationContext对象中，以便AbstractHandlerMapping能够从applicationContext中拿到真正的handler；同时还会将Handler类中的方法上配置的RequestMapping信息存入HandlerMapping中。

从视图解析器的配置中可以推测，所有的解析器对象最终都会存入viewResolvers对象中，用于视图的解析。

大概就是这样了。

有兴趣想深究的小伙伴们可以继续深入追踪源码看看。

我这篇文章的目的是要抓住SpringMVC的主脉络:)
