IMX8 GPIO 编号计算

最新推荐文章于 2024-06-18 11:30:05 发布
最新推荐文章于 2024-06-18 11:30:05 发布
阅读量735 收藏
点赞数 1
分类专栏： 驱动用法 文章标签： arm
原文链接：https://www.pianshen.com/article/73901820303/
版权

首先查看SOC引脚定义：


然后找到使用引脚的编号，example：SC_P_CSI_RESET_LSIO_GPIO3_IO03

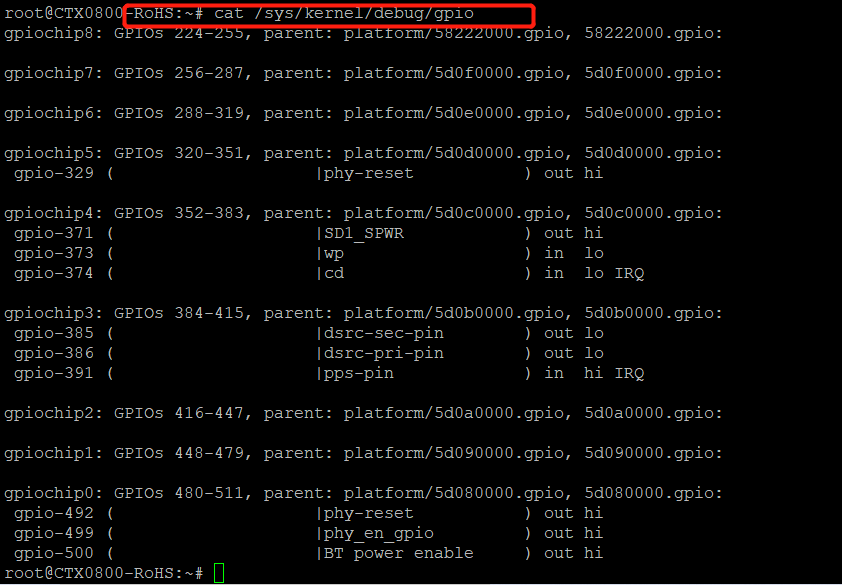

1、GPIO3属于gpiochip3编号范围384-415
2、IO03
编号=384+3=387
SC_P_CSI_RESET_LSIO_GPIO3_IO03 编号就是387

在这里插入图片描述

GPIO引脚编号计算公式
