正反转信号判别原理以及数字鉴相器原理

正反转信号判别原理

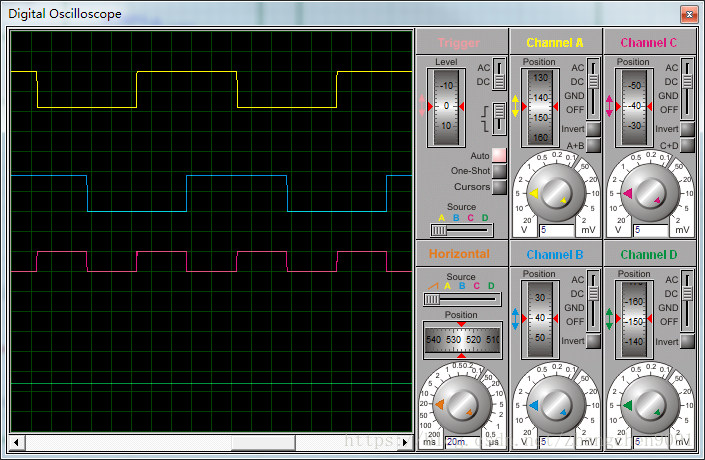

图1 A超前B 90度

通道A和通道B为同频率周期信号。当A超前B相位角为90度时，如图1所示。

当检测到A的上升沿时，B为高电平。

图2 A滞后B 90度

通道A和通道B为同频率周期信号。当A滞后B相位角为90度时，如图2所示。

当检测到A的上升沿时，B为低电平。

备注：使用单片机检测信号上升沿时，A通道接外部中断，B通道接输入IO，上升沿触发。







数字鉴相器原理

信号A和信号B为同频率周期信号。为检测信号A和信号B的相位差，需要先检测信号A的上升沿，检测到上升沿时，定时器置初值。然后检测信号B的上升沿时，读取定时值。
