零基础入门PCB设计 强化篇 第三章（元件符号绘制）

参考教程：【教程】零基础入门PCB设计-国一学长带你学嘉立创EDA专业版 全程保姆级教学 中文字幕（大师篇已更新）_哔哩哔哩_bilibili

1、新建元件

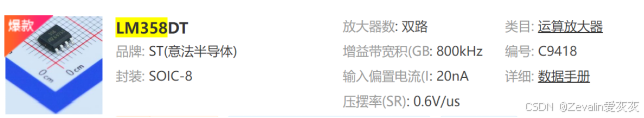

（1）本节以绘制LM358DT元件符号为例进行介绍。

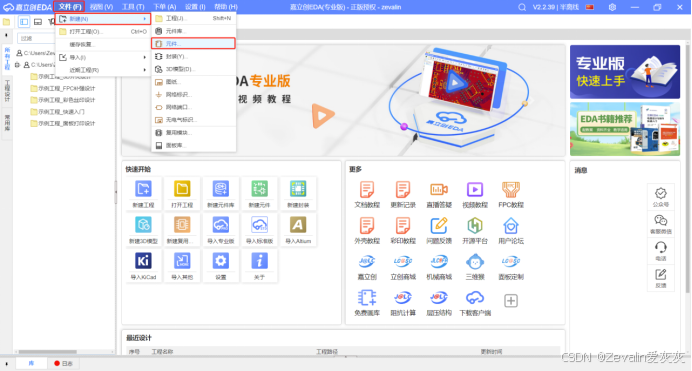

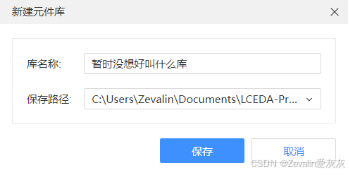

（2）回到开始页，选择“文件”→“新建”→“元件”，即可进入新建元件界面，如果此前没有建过库，可能还需要自己新建一个库。

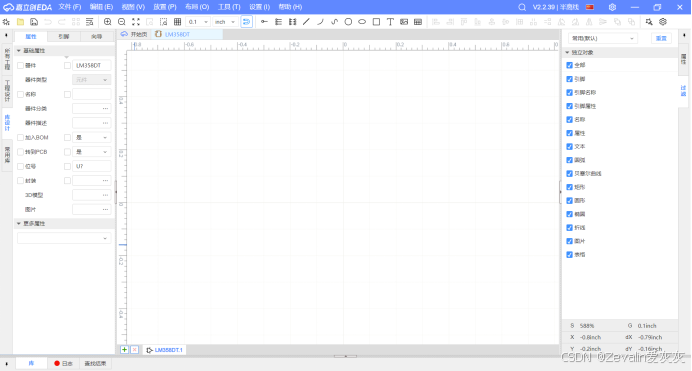

（3）完成创建后，即可进入元件符号绘制界面。

2、符号绘制的依据

        一个元件的符号不是用户按照自己的想法随便绘制的，用户需要查询元件的数据手册，找到生产厂家提供的元件符号，按照此符号进行绘制（对于芯片而言，一般都是引脚+矩形即可，其内部细节不需要画在原理图上）。下图所示的是LM358DT生产厂家提供的元件符号。

3、符号绘制示例

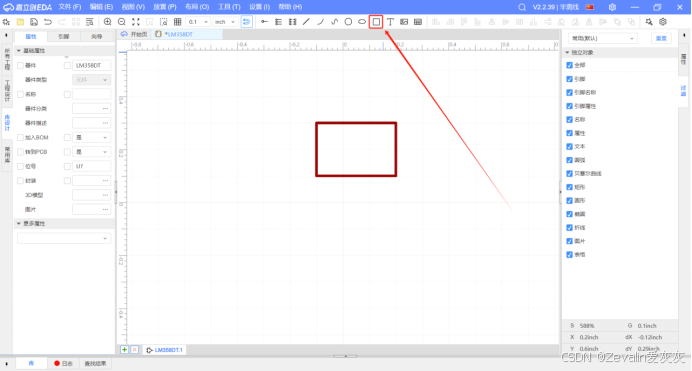

（1）在元件符号绘制界面上方的工具栏中有各种各样的图形，首先鼠标左键点击“矩形”，在绘制图纸上鼠标左键点击一次定位一角，再左键点击一次定位另一角，即可完成一个矩形的绘制，继续点击左键可绘制更多矩形，如果想停止矩形的放置，点击一次鼠标右键即可（后续很多添加元素的操作都是这种操作逻辑，将不再赘述）。图形放置完成后可以修改尺寸，初次放置时不必惊慌。

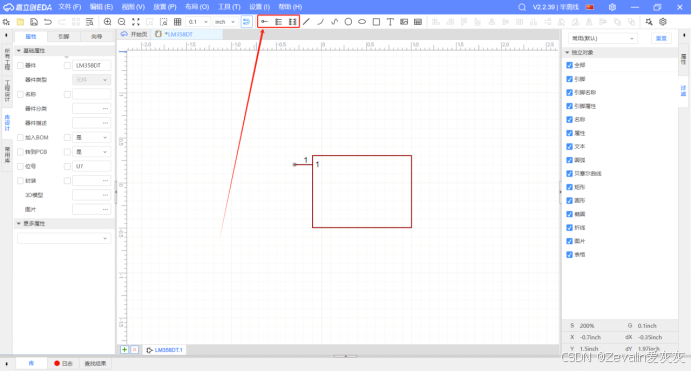

（2）一般元件都会有引脚（不说电气连接，至少要固定在PCB板上），在元件符号绘制界面上方的工具栏中有引脚选项，可选择一次放置单个引脚或一组引脚，注意有灰色原点的一侧朝外，它要和导线连接，另一侧则是要与元件本体紧密相接，不能有空隙。

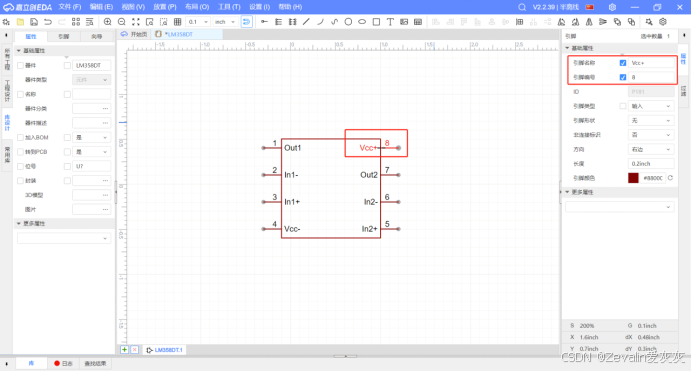

（3）引脚放置完成后需要参照数据手册为其命名（鼠标左键单击引脚，即可在右侧弹出引脚信息配置框），编号也需要和数据手册给出的参考一一对应。

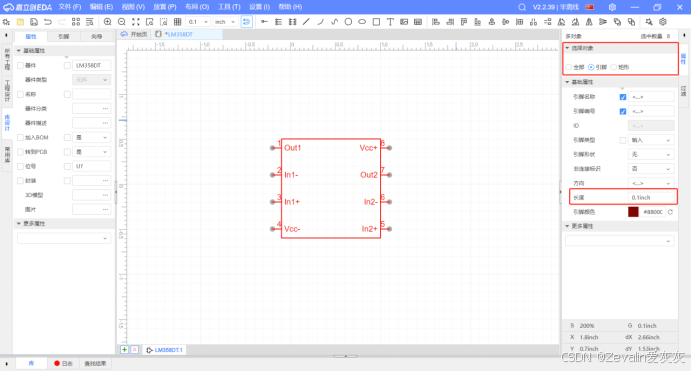

（4）如果引脚长度过长，可以直接框选全部引脚（多类型对象同时被选中的话，可以筛选出某种类型的对象，如引脚，其它同理），然后修改其长度。

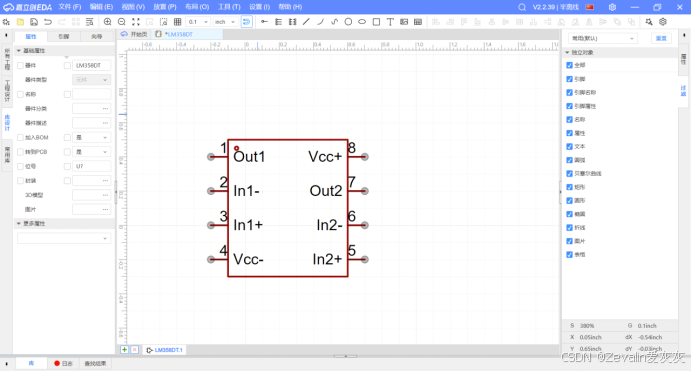

（5）然后需要为元件添加防错标识，在1号引脚旁添加一个小圆圈即可（按住Alt键可使网格细分，方便定位）。如果对圆的半径不满意，左键单击圆即可修改其属性（其它图形同理）。

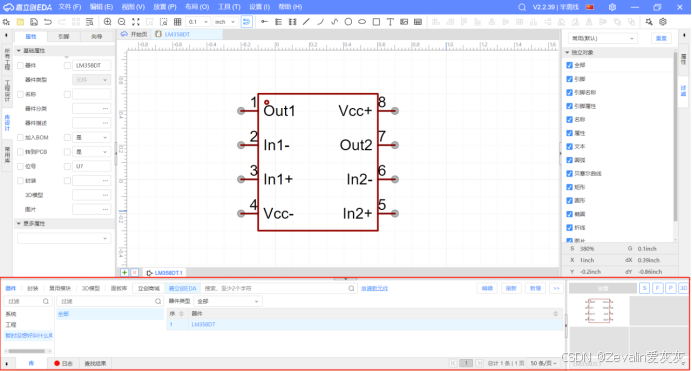

（6）绘制完毕后，按Ctrl+S保存，在副边栏的库中即可找到刚刚自己绘制的元件（不过现在还未封装，所以暂时不能使用）。
