从入门到精通汇编语言 第三章（汇编语言程序）

参考教程：通俗易懂的汇编语言（王爽老师的书）_哔哩哔哩_bilibili

一、用汇编语言写的源程序

1、用汇编语言编写程序的工作过程

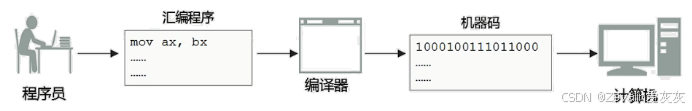

（1）大致流程：程序员编写汇编程序，汇编程序通过编译器转换为计算机能识别的机器码。

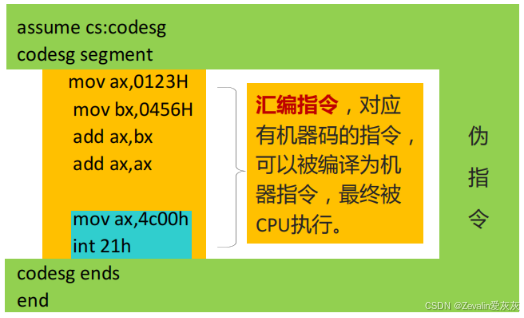

（2）汇编程序可认为是包含汇编指令和伪指令的文本。

①伪指令没有对应的机器码的指令，最终不被CPU所执行，它是由编译器来执行的指令，编译器根据伪指令来进行相关的编译工作。

②汇编指令有机器码对应的指令，可以被编译为机器指令，最终被CPU执行。

③汇编程序最后往往有两条固定语句，它们的作用是程序返回，也就是在程序结束运行后，将CPU的控制权交还给使它得以运行的程序。

2、程序中的三种伪指令

（1）段定义：

①一个汇编程序是由多个段组成的，这些段被用来存放代码、数据或当作栈空间来使用。

②一个有意义的汇编程序中至少要有一个段，这个段用来存放代码（也就是代码段）。

③每个段都需要有段名，定义程序中的段可使用以下伪指令。

<段名> segment  ;段的开始

                ;段的内容

<段名> ends   ;段的结束

（2）end（并非ends）是汇编程序的结束标记，若程序结尾处不加end，编译器在编译程序时，无法知道程序在何处结束。

（3）assume的中文释义是假设，含义是假设某一段寄存器和程序中的某一个用“segment ... ends”定义的段相关联，例如“assume cs:codesg”指的是CS寄存器与codesg关联，将定义的codesg当作程序的代码段使用。

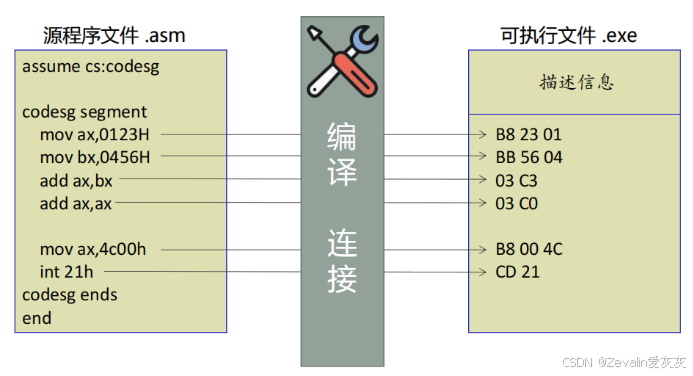

3、源程序变为机器码的过程

4、汇编程序的结构

（1）一般来讲，汇编程序都是单独编写成源文件后再编译为可执行文件的程序，这个流程适用于编写大型程序。

①汇编程序需要包括汇编指令，还要有指导编译器工作的伪指令。

②源程序由一些段构成，这些段存放代码、数据，或将某个段当作栈空间。

③程序中可用“;”进行注释的添加，使用方法与C语言中的双斜杠一样。

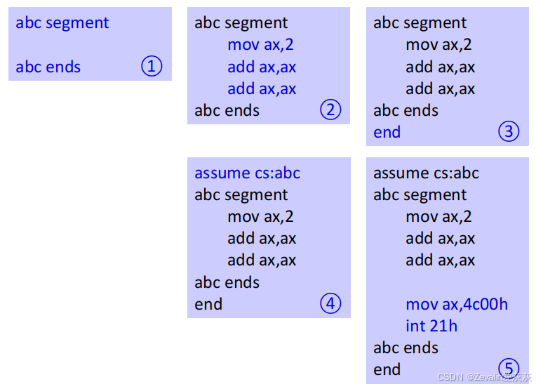

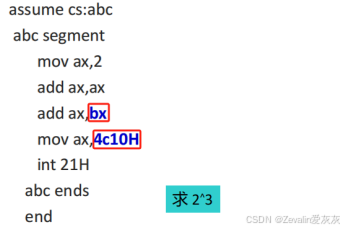

（2）汇编程序的编写举例：写一个程序求出2的3次方。

①定义一个段（代码段）adc。

②实现处理任务（求解2的3次方）。

③指出程序在何处结束。

④将段abc与段寄存器CS关联。

⑤加上程序返回的代码。

5、程序中可能的错误

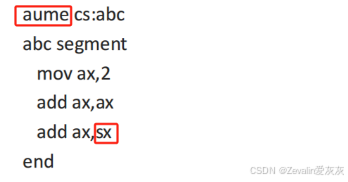

（1）语法错误：程序在编译时被编译器发现的错误，容易发现。

（2）逻辑错误：程序在编译时不能表现出来的、在运行时发生的错误（往往体现为得到非预期的结果），较难发现。

二、由源程序到程序运行（实践环节须知）

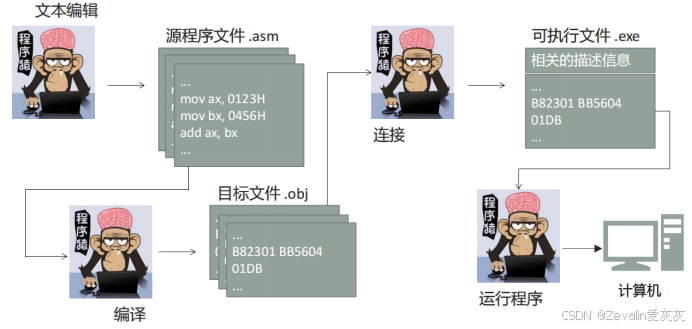

1、由写出源程序到执行可执行文件的过程

2、编辑源程序

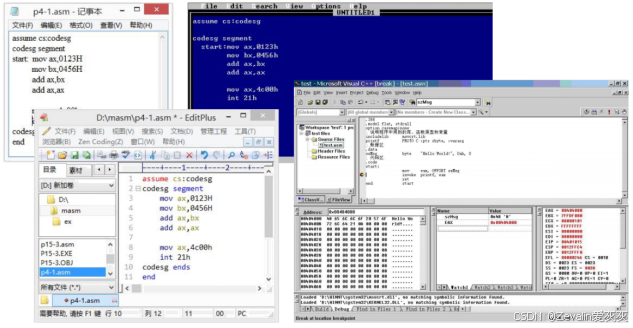

        编辑源程序可使用的工具非常多，比如记事本、Visual C++等等，初学者推荐使用EditPlus进行编辑。

3、编译

（1）首先将编辑好的源程序文件.asm移动至工作目录，然后打开DOSBox，按照惯例完成工作目录挂接，接着使用masm命令，输入“masm <源程序文件名>”（后面加上“;”可简化操作过程）即可编译源程序。

（2）在编译过程中会产生3个过程文件：

①目标文件（.OBJ）是对一个源程序进行编译要得到的最终结果。

②列表文件（.LST）是编译器将源程序编译为目标文件的过程中产生的中间结果。

③交叉引用文件（.CRF）同列表文件一样，是编译器将源程序编译为目标文件过程中产生的中间结果。

（3）对源程序的编译结束后，编译器输出的最后两行会告诉程序员，这个源程序有没有警告错误（非必须改正，视情况而定）以及必须要改正的错误。

4、连接

（1）在源程序编译好后，再使用link命令，输入“link <源程序文件名>”（后面加上“;”可简化操作过程）即可生成可执行文件。

（2）在连接过程中会产生3个过程文件：

①可执行文件（.EXE）是对一个程序进行连接要得到的最终结果。

②映像文件（.MAP）是连接程序将目标文件连接为可执行文件过程中产生的中间结果。

③库文件（.LIB）里包含了一些可以调用的子程序，如果程序中调用了某一个库文件中的子程序，就需要在连接的时候，将这个库文件和目标文件连接到一起，生成可执行文件。

5、执行可执行程序

（1）在完成连接后，直接输入“<可执行程序文件名>”，即可执行可执行程序，不过屏幕上可能并不会有任何信息显示出来。

（2）DOSBox启动后，计算机由“命令解释器”（程序command.com）控制，运行可执行程序时，command将程序加载入内存，设置CPU的CS:IP指向程序的第一条指令（即程序的入口），使程序得以运行，程序运行结束后，返回到“命令解释器”，CPU继续运行command。

三、用Debug跟踪程序的执行（实践环节须知）

1、用Debug装载程序

（1）首先将编辑好的源程序文件.asm移动至工作目录，然后打开DOSBox，按照惯例完成工作目录挂接，接着输入“debug <可执行程序文件名>”即可完成装载。

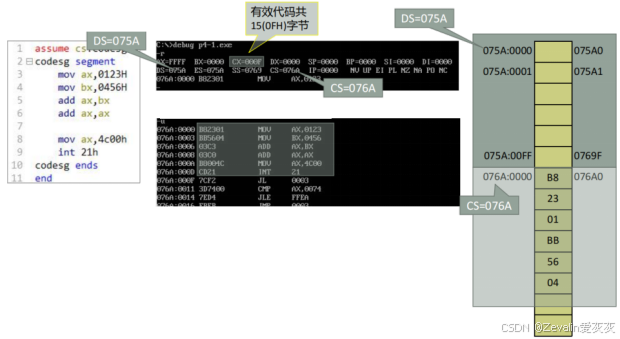

（2）举例：如下所示。

①程序加载后，DS中存放着程序所在内存区的段地址，这个内存区的偏移地址为0，则程序所在的内存区的地址为DS:0，这个内存区的前256个字节存放程序段前缀PSP；DOS用来和程序进行通信，从256字节处向后的空间存放的是程序。

②程序加载后，CS的值为DS+10H，CX中存放代码的长度（字节）。

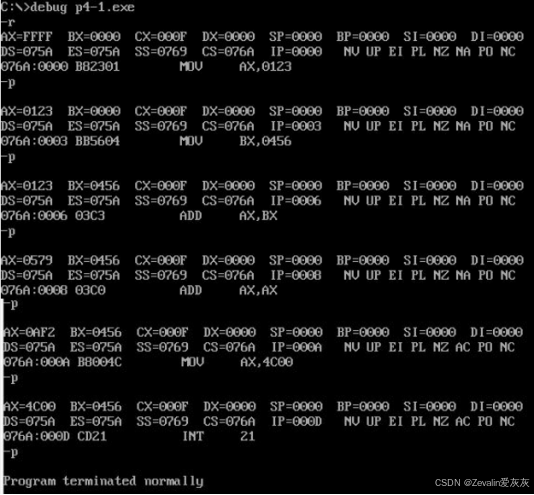

2、用Debug单步执行程序

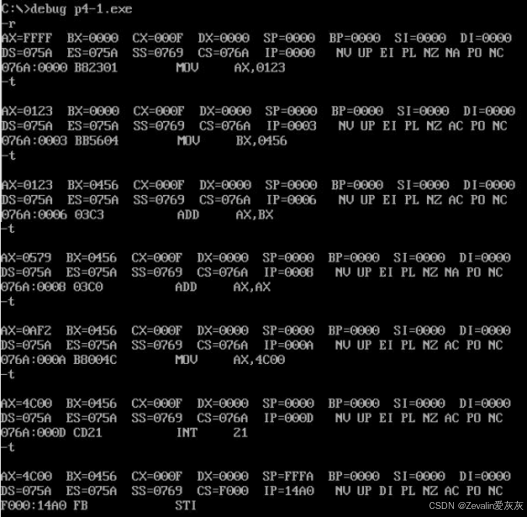

（1）在装载程序以后，输入“t”即可执行程序中的1条汇编指令，并获取执行后的寄存器结果。

（2）除了输入“t”以外，输入“p”（继续命令P）也会有相类似的结果，不同的是，P命令遇到子程序、中断等时会直接执行，然后输出结果。

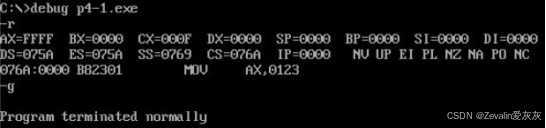

（3）输入“g”（运行命令G），Debug会从指定地址处开始运行程序，直到遇到断点或者程序正常结束（G命令还可以指定执行到的代码地址）。

四、方括号和圆括号

1、方括号

（1）在汇编语言中，“[]”中填写的是内存单元的地址（偏移地址），这个地址可以以立即数的形式给出，也可以将地址值存入寄存器中，以寄存器的形式给出。

（2）举例：

指令	段地址	偏移地址	操作单位
MOV AX, [0]	在DS中	0	字
MOV AL, [0]	在DS中	0	字节
MOV AX, [BX]	在DS中	在BX中	字
MOV AL, [BX]	在DS中	在BX中	字节

2、圆括号

（1）在汇编语言中不使用圆括号，它仅仅是方便学习的一种约定，“()”中填写的是内存单元的地址（偏移地址）或者寄存器，整体表示为一个内存单元或寄存器中的内容。

（2）举例：

描述对象	描述方法
AX中的内容为1145H	(ax) = 1145H
2000:1000处的内容为4514H	(21000H) = 4514H
指令MOV AX, [2]的功能	(ax) = ((ds) * 16 + 2)
指令MOV [2], AX的功能	((ds) * 16 + 2) = (ax)
指令PUSH AX的功能	(sp) = (sp) - 2 ((ss) * 16 + (sp)) = (ax)
指令POP AX的功能	(ax) = ((ss) * 16 + (sp)) (sp) = (sp) + 2
指令ADD AX, BX的功能	(ax) = (ax) + (bx)
指令ADD AX, 2的功能	(ax) = (ax) + 2

3、符号idata

（1）在汇编语言中不使用idata，它仅仅是方便学习的一种约定，用于表示常量（或者说立即数）。

（2）举例：

①MOV AX, idata：代表MOV AX, 1、MOV AX, 2……

②MOV AX, [idata]：代表MOV AX, [1]、MOV AX, [2]……

五、LOOP指令

1、LOOP指令使用介绍

（1）LOOP指令的功能是实现算法中的循环结构。

（2）LOOP指令的格式：LOOP <标号>。

（3）使用LOOP指令时的要求：

①CX中要提前存放循环次数，因为(cx)影响着LOOP指令的执行结果。

②要定义一个标号，如同C语言中goto语句需要的标号一样。

（4）CPU执行LOOP指令时要进行的操作：

①(cx) = (cx) - 1。

②判断CX中的值，不为零则转至标号处执行程序，否则向下执行。

2、LOOP指令使用举例

（1）计算2的12次方，结果存储在AX中。

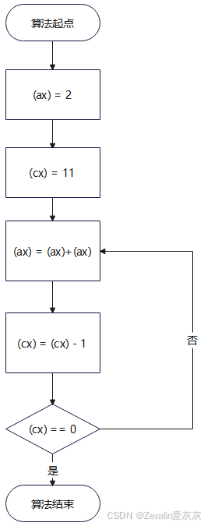

①算法设计：

②汇编程序设计：

assume cs:code

code segment

        mov ax, 2

        mov cx, 11

    s: add ax, ax  ;add ax, ax为本程序的循环体

        loop s

        mov ax, 4c00h

        int 21h

code ends

end

（2）计算FFFF:0006字节单元中的数乘以3，结果存储在DX中。

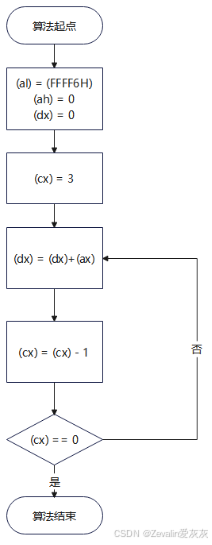

①算法设计：

②汇编程序设计：

assume cs:code

code segment

        mov ax, 0ffffh  ;在汇编源程序中数据不能以字母开头，要在ffff前面加0

        mov dx, ax  ;(ds) = (ax) = FFFFH

        mov bx, 6  ;(bx) = 6

        mov al, [bx]  ;(al) = ((ds) * 16 + (bx))

        mov ah, 0   ;(ah) = 0

        mov dx, 0  ;(dx) = 0

        mov cx, 3

    s: add dx, ax  ;add dx, ax为本程序的循环体

        loop s

        mov ax, 4c00h

        int 21h

code ends

end

六、段前缀的使用

1、段前缀的作用

（1）如下程序乍一看可能没什么问题，用Debug执行它可能也能得到预期的结果，但如果将其经过编译、连接得到可执行程序，那么该程序中的一些代码可能会被编译器“过度优化”，这是程序员不希望发生的。

assume cs:code

code segment

        mov ax, 2000h

        mov dx, ax

        mov al, [0]  ;过度优化为mov al, 0

        mov bl, [1]  ;过度优化为mov bl, 1

        mov cl, [2]  ;过度优化为mov cl, 2

        mov ax, 4c00h

        int 21h

code ends

end

（2）为了解决上述问题，可以在“[idata]”前显式地写上段寄存器，如下所示。

assume cs:code

code segment

        mov ax, 2000h

        mov dx, ax

        mov al, ds:[0]

        mov bl, ds:[1]

        mov cl, ds:[2]

        mov ax, 4c00h

        int 21h

code ends

end

（3）出现在访问内存单元的指令中，用于显式地指明内存单元的段地址的“ds:”（数据段）、“ss:”（栈段）或“es:”（附加段），在汇编语言中称为段前缀。

2、段前缀的使用举例

（1）目标：将内存FFFF:0000~FFFF:000B中的数据拷贝到0000:0200~0000:020B单元中。

（2）不使用段前缀的方案：

assume cs:code

code segment

        mov bx, 0  ;BX中存放偏移地址

        mov cx, 12  ;统共拷贝12个（字型）数据

    s: mov ax, 0ffffh  ;源数据所在位置段地址送至寄存器AX中

        mov ds, ax  ;将源数据所在位置段地址通过寄存器AX送至寄存器DS中

        mov dl, [bx]  ;(dl) = ((ds) * 16 + bx)

        mov ax,0020h  ;拷贝数据目标位置段地址送至寄存器AX中

        mov ds, ax  ;将拷贝数据目标位置段地址通过寄存器AX送至寄存器DS中

        mov [bx], dl  ;((ds) * 16 + bx) = (dl)

        inc bx   ;(bx) = (bx) + 1

        loop s

        mov ax, 4c00h

        int 21h

code ends

end

（3）使用段前缀及附加段寄存器的方案：

assume cs:code

code segment

        mov ax, 0ffffh  ;源数据所在位置段地址送至寄存器AX中

        mov ds, ax  ;将源数据所在位置段地址通过寄存器AX送至寄存器DS中

        mov ax, 0020h  ;拷贝数据目标位置段地址送至寄存器AX中

        mov es, ax  ;将拷贝数据目标位置段地址通过寄存器AX送至寄存器ES中

        mov bx, 0  ;BX中存放偏移地址

        mov cx, 12  ;统共拷贝12个（字型）数据

    s: mov dl, [bx]  ;(dl) = ((ds) * 16 + bx)

        mov es:[bx], dl ;((es) * 16 + bx) = (dl)

        inc bx   ;(bx) = (bx) + 1

        loop s

        mov ax, 4c00h

        int 21h

code ends

end

七、代码段、数据段、栈段的规划

1、在代码段中使用数据

（1）在大型项目中，在程序中直接写地址是非常危险的，因为内存中存放着丰富的内容，如果程序员通过写地址误修改了内存中一些非常重要的数据，这将引发不可预见的后果，为了解决这个问题，可以在程序的段中存放数据，运行时由操作系统分配空间。

（2）程序的段可分为代码段（必须有）、数据段和栈段，各个段中均可以有数据，但需要注意的是，在代码段中定义数据时要用一个标号声明第一条代码的起始位置，否则编译器默认第一条代码的起始位置就是代码段的开头，然而代码段的开头是数据而非代码（如下图所示），将数据当成代码去执行，同样会引发非预期的结果。

（3）定义数据需使用关键字dw、db或dd，其中dw用于定义字型数据，db用于定义一个字节数据，dd用于定义一个双字节数据。

（4）举例：计算8个数据（0123H、0456H、0789H、0abcH、0defH、0fedH、0cbaH、0987H）的和，结果存在AX寄存器中。（第一条代码的起始位置标号为start）

assume cs:code

code segment

        dw 0123H, 0456H, 0789H, 0abcH, 0defH, 0fedH, 0cbaH, 0987H

        start:  mov bx, 0  ;偏移地址存放在BX中（代码段第一条代码）

        mov ax, 0   ;AX中的内容初始化为0

        mov cx, 8   ;统共累加8个双字节数据

    s:  add ax, cs:[bx]  ;(ax) = (ax) + ((cs) * 16 + bx)

        add bx, 2

        loop s

        mov ax, 4c00h

        int 21h

code ends

end start

2、在代码段中使用栈

（1）在代码段中使用栈，首先要为栈预留足够的空间，这可以通过在代码段中定义数据实现（定义一些无用数据，它们可以起到占位的作用），然后明确栈顶指针指向的位置（段地址+偏移地址），将其送入段寄存器SS中，这样就完成了在代码段中定义栈空间的过程。

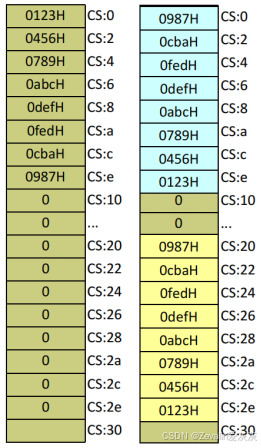

（2）举例：利用栈结构将上例中的8个数据逆序存放。（第一条代码的起始位置标号为start）

assume cs:code

code segment

        dw 0123H, 0456H, 0789H, 0abcH, 0defH, 0fedH, 0cbaH, 0987H

        dw 0, 0, 0, 0, 0, 0, 0, 0

start:  mov ax, cs

        mov ss, ax  ;代码段的段地址作为栈段的段地址，存放在SS中

        mov sp, 30h  ;栈顶指针的偏移地址存放在SP中

        mov bx, 0  ;偏移地址存放在BX中

        mov cx, 8   ;统共8个数据入栈

    r:  push cs:[bx]  ;(sp) = (sp) - 2    ((ss) * 16 + (sp)) = ((cs) * 16 + (bx))

        add bx, 2

        loop r

        mov bx, 0  ;偏移地址存放在BX中

        mov cx, 8   ;统共8个数据出栈

    c:  pop cs:[bx]  ;((cs) * 16 + (bx)) = ((ss) * 16 + (sp))     (sp) = (sp) + 2

        add bx, 2

        loop c

        mov ax, 4c00h

        int 21h

code ends

end start

3、将数据、代码、栈放入不同段

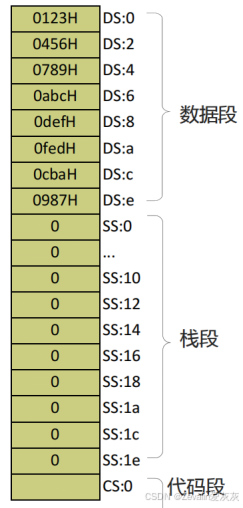

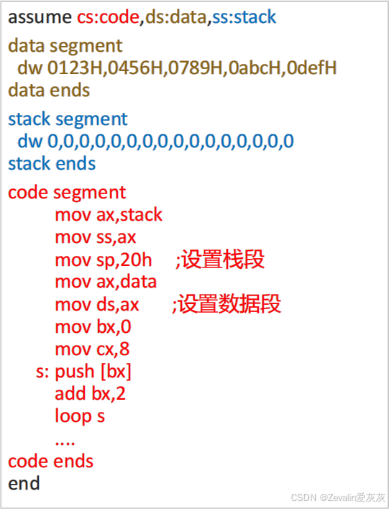

（1）上例的程序中，数据、栈和代码都在一个段，程序显得混乱，编程和阅读时都要注意何处是数据、何处是栈、何处是代码，为了避免这种麻烦，建议数据、栈和代码各自放在不同的段中，如下图所示。

（2）更改上例程序，在功能不变的前提下将数据、代码、栈放入不同段。

assume cs:code, ds:data, ss:stack

data segment     ;数据段

        dw 0123H, 0456H, 0789H, 0abcH, 0defH, 0fedH, 0cbaH, 0987H

data ends

stack segment     ;栈段

        dw 0, 0, 0, 0, 0, 0, 0, 0

stack ends

code segment     ;代码段

start:

        ;初始化各段寄存器（代码段寄存器不需要初始化）

        mov ax, stack

        mov ss, ax  ;栈段的段地址存放在SS中

        mov sp, 20h  ;栈顶指针的偏移地址存放在SP中（这决定了栈的大小）

        mov ax, data

        mov ds, ax  ;数据段的段地址存放在DS中

        ;入栈

        mov bx, 0  ;偏移地址存放在BX中

        mov cx, 8   ;统共8个数据入栈

    r: push [bx]   ;默认为代码段前缀，可不加段前缀

        add bx, 2

        loop r

        ;出栈

        mov bx, 0  ;偏移地址存放在BX中

        mov cx, 8   ;统共8个数据出栈

    c: pop [bx]   ;默认为代码段前缀，可不加段前缀

        add bx, 2

        loop c

        mov ax, 4c00h

        int 21h

code ends

end start

八、处理字符问题

1、字符在汇编程序中的表示

（1）汇编程序中，用’......’的方式指明数据是以字符的形式给出的（一个字符占一个字节的空间），编译器将把它们转化为相对应的ASCII码。

（2）以字符的形式定义数据举例：

assume cs:code, ds:data

data segment

        db ‘unIX’

        db ‘foRK’

data ends

code segment

start:  mov al, ‘a’  ;字符’a’对应的ASCII码送入寄存器AL中

        mov bl, ‘b’  ;字符’b’对应的ASCII码送入寄存器BL中

        mov ax, 4c00h

        int 21h

code ends

end start

2、大小写字母问题

（1）大写的26个字母的ASCII码是紧挨着的，小写的26个字母的ASCII码也是紧挨着的，并且一个字母的大写和小写，其对应的ASCII码存在这样的关系——小写字母的ASCII码值比大写字母的ASCII码值大20H（并且它们的二进制形式只有第6位有区别，大写字母为0，小写字母为1，这为大小写字母转换提供了另一种思路）。

大写字母	二进制形式	小写字母	二进制形式
A	01000001	a	01100001
B	01000010	b	01100010
C	01000011	c	01100011
D	01000100	d	01100100

（2）大小写字母转换举例：对数据段定义的两个字符串，将第一个字符串中的小写字母转换为大写字母，将第二个字符串中的大写字母转换为小写字母。

assume cs:codesg, ds:datasg

datasg segment

        db ‘BaSiC’

        db ‘iNfOrMaTiOn’

datasg ends

codesg segment

start:  mov ax, datasg

        mov ds, ax   ;初始化段寄存器DS，它要存放数据段的段地址

        ;将第一个字符串‘BaSiC’中的小写字母转换为大写字母

        mov bx, 0   ;存放数据段偏移地址

        mov cx, 5

 s1:  mov al, [bx]   ;将字符串中的字符依次送入al，每轮循环送入一个

        and al 11011111b  ;将al中的第6位二进制数置0

        mov [bx], al   ;将大写转换后的字符送回它原来的位置

        inc bx    ;(bx) = (bx) + 1

        loop s1

        ;将第二个字符串‘iNfOrMaTiOn’中的大写字母转换为小写字母

        mov bx, 5   ;存放数据段偏移地址

        mov cx, 11

 s2:  mov al, [bx]   ;将字符串中的字符依次送入al，每轮循环送入一个

        or al 00100000b  ;将al中的第6位二进制数置1

        mov [bx], al   ;将小写转换后的字符送回它原来的位置

        inc bx    ;(bx) = (bx) + 1

        loop s2

        mov ax, 4c00h

        int 21h

codesg ends

end start
