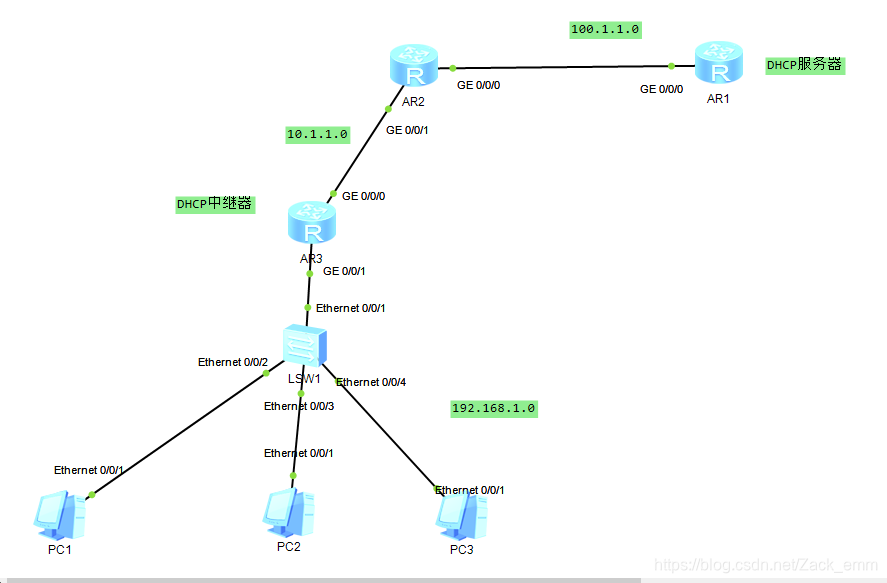

1.拓扑图:
2.各个路由器中的命令配置
AR1(服务器)
//启用DHCP
[Huawei]dhcp enable
//在接口配置IP,在路由器上配置静态路由(本实验使用的是OSPF使路由器连通)
[Huawei]inter g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 100.1.1.2 24
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net 100.1.1.0 0.0.0.255
//建立地址池
[Huawei]ip pool niting
Info: It’s successful to create an IP address pool.
[Huawei-ip-pool-niting]gateway-list 192.168.1.254
[Huawei-ip-pool-niting]network 192.168.1.0 mask 255.255.255.0
[Huawei-ip-pool-niting]dns-list 2.2.2.2
[Huawei-ip-pool-niting]excluded-ip-address 192.168.1.1
//在服务器接口处开启全局DHCP
[Huawei]inter g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select global
AR2
//开启DHCP,在接口处配置IP,使得路由器之间连通
[Huawei]dhcp enable
[Huawei]inter g0/0/1
[Huawei-G
