HCIA第二天

路由器 --- 三层设备

        1、隔离广播域 --- 路由器的一个接口对应一个广播域

        2、转发

网络位：如果网络位相同，则代表在同一个广播域内；如果网络位不同，则代表在不同的广播域内。

主机位：主机位用来区分同一个泛红范围内的不同设备。

子网掩码：1代表网络位，0代表主机位---由连续的1和连续的0组成。1在前，0在后。

ARP --- 地址解析协议 --- 通过一种地址获取另一个地址

广播 --- 逼交换机泛红

广播地址 --- 全F

广播域 === 泛红范围

APR工作原理---ARP以广播的形式发送请求报文，广播域内所有设备均能收到请求报文， 所有收到ARP请求报文的设备会先记录请求报文中的源IP地址和源MAC地址的对应关系，记录在本地的ARP缓存表。之后，再看请求的IP地址，如果请求的不是自己本地的IP地址，则将 数据包丢弃；如果请求的IP地址是自己本地的IP地址，则将回复ARP应答报文。之后，如果需 要发送数据，则先查看ARP缓存表，如果缓存表中存在记录，则直接按照记录转发；如果ARP 缓存表中没记录，则再发送ARP请求报文。

IP地址（五大类）

        A，B，C --- 单播地址 --- 既可以作为单播源IP地址也可以作为目标IP地址 --- 一对一

        D --- 组播地址---只能作为目标IP地址使用 --- 一对多（同一个组播组）

        E --- 保留地址

IP地址范围

        A：0XXX XXXX ---- (0 - 127) 1 - 126

        B：10XX XXXX --- 128 - 191

        C：110X XXXX --- 192 - 223

        D：1110 XXXX --- 224 - 239

        E：1111 XXXX --- 240 - 255

        A --- 大型网络 --- 255.0.0.0

        B --- 中型网络 --- 255.255.0.0

        C --- 小型网络 --- 255.255.255.0

特殊的IP地址

        1、127.0.0.1 - 127.255.255.254 --- 环回地址

        2、255.255.255.255 --- 受限广播地址 --- 受路由器限制（不会发送的别的广播域） --- 只能作为目标IP使用

        3、主机位全为1 --- 192.168.1.255 --- 直接广播地址（不受路由器限制）（发送到别的广播域） --- 只能作为目标IP使用

        4、主机位全为0 --- 192.168.1.0 --- 网段 --- 网络号

        5、0.0.0.0 --- 1、代表没有地址；2、代表任意地址

        6、169.254.0.0/16 --- 自动私有地址/本地链路地址

VLSM --- 可变长子网掩码 --- 子网划分

192.168.1.0/24

        192.168.1.0 0000000 --- 192.168.1.0/25 --- 192.168.1.1 --- 192.168.1.126

        192.168.1.1 0000000 --- 192.168.1.128/25 --- 192.168.129 ---- 192.168.254

CIDR --- 无类域间路由 --- 汇总

       方法： “取相同，去不同” --- 二进制

OSI/RM --- 开放式系统互联参考模型

1979年 --- ISO国际标准化组织

        核心思想 --- 分层 --- 属于同一层面的不同功能其目的和作用是相似或相近；不同层面的功能之间具有明显的差异。每一层都在下一层所提供服务的基础上再提供增值服务。

        分层的作用：1、更利于标准化 --- 分治

                              2、降低层次之间的关联性

                              3、更易于学习和理解

应用层

表示层

会话层 --- 维持网络应用和网络服务器之间的会话联系

传输层 --- 端到端的传输 --- 应用到应用 --- 端口号 --- 用来区分和标识不同的应用 --- 6位二进制构成 --- 0 - 65535，其中0作为保留值。1 - 65535。其中，1 - 1023为知名端口号 --- SPORT，DPORT

网络层

数据链路层 --- MAC（介质访问控制层） + LLC（逻辑链路控制层）

物理层

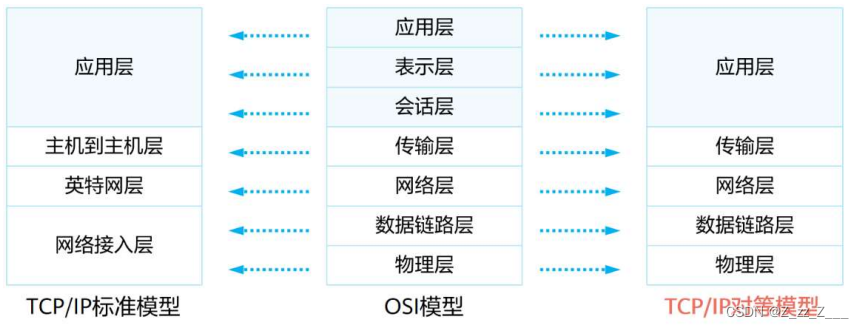

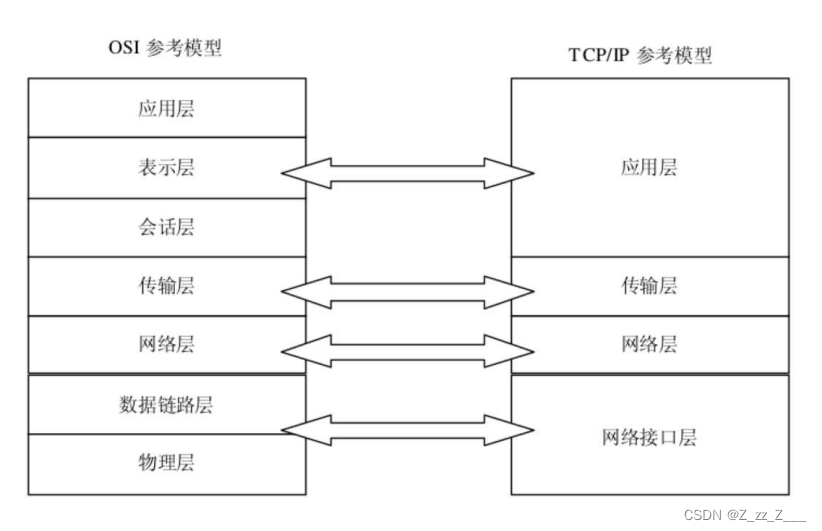

TCP/IP模型

TCP/IP协议簇

TCP/IP标准模型 --- 四层

TCP/IP对等模型 --- 五层

PDU --- 协议数据单元

        OSI

        L1PDU

        L2PDU

        ...

        L7PDU

        应用层 --- 报文

        传输层 --- 段

        网络层 --- 包

        数据链路层 --- 帧

        物理层 --- 比特流

封装和解封装 --- 就是把业务数据映射到某个封装协议的净荷中，然后填充对应协议的包头，形成封装协议的数据包，并完成速率适配。 解封装，就是封装的逆过程，拆解协议包，处理包头中的信息，取出净荷中的业务信息数据封装和解封装是一对逆过程。

应用层 --- 应用存在封装，只不过，应用层的封装内容取决于不同的应用协议

        HTTP --- 超文本传输协议 --- 获取网页信息 --- 80（TCP 80）

        HTTPS --- HTTP + SSL（安全传输协议）/TLS --- 443（TCP 443）

        FTP --- 文件传输协议 --- TCP 20 21

        Tftp --- 简单文件传输协议 --- UDP 69

        Telnet --- 远程登陆协议 --- TCP 23

        SSH --- Telnet + SSL --- TCP 22

        DHCP --- 动态主机配置协议 --- UDP 67 68

        DNS --- 域名解析协议 --- TCP/UDP 53

传输层 --- 端口号 --- TCP/UDP

网络层 --- IP地址 --- IP协议

数据链路层 --- MAC --- 以太网 --- 早期局域网的解决方案，依靠交换机组建的二层网络。

物理层

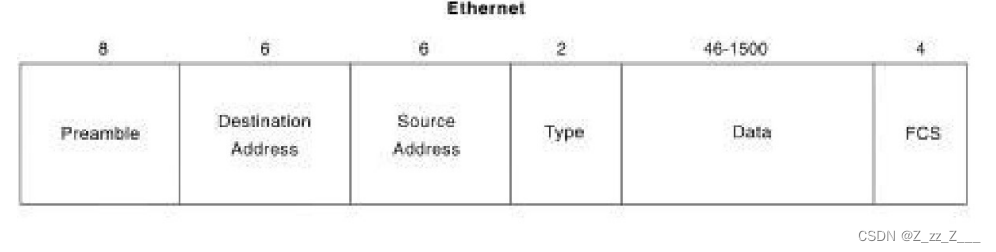

 以太网Ⅱ型侦

FCS --- 帧校验序列 --- 确保数据完整性的参数 --- CRC（循环冗余算法）
