ARP协议练习

1.在Packet Tracer 中搭建简单网络拓扑，配置设备参数

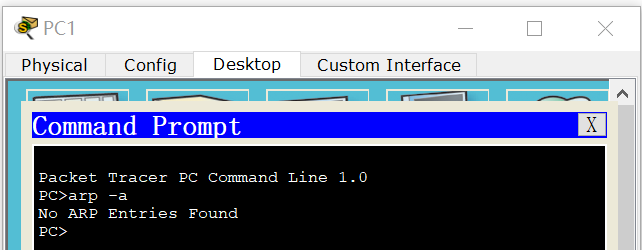

2.在主机PC0和主机PC1的命令行中输入“arp -a”命令查看其ARP高速缓存。结果如图所示，ARP缓存中无任何信息。
3.把Packet Tracer 模拟器切换到“Simulation”模式，分别以主机PC0和主机PC1作为源地址和目的地创建一个简单PDU，观察报文发送情况。可以发现主机PC0发送了一个ARP广播报文，其他所有主机都可以收到。

ARP请求报文的具体内容如下：
其他主机收到广播报文后发现自己并不是PC0所要请求的目的主机，因此丢弃报文。
主机PC1发送的ARP响应报文如图（写入了自己的MAC地址）：
4.通信结束后再次查看主机PC0和PC1的ARP缓存，可见都已保存对方的IP地址和MAC地址的映射关系。

5.增加一台新的主机PC4，配置设备参数。网络拓扑如图：
6.从主机PC0向主机PC4发送报文，再次观察ARP的运行过程。

主机PC0先向主机PC1发送了一个ARP广播报文，其后又向主机PC4发送了一个ARP广播报文。除主机PC0外，其他所有主机都可以收到ARP报文，但其他主机收到广播报文后发现自己并不是PC0所要求的目的主机，因此丢弃报文，由此出现上图情形。
两次ARP请求报文的具体内容分别如图：

主机PC1和PC4发出的ARP响应报文分别如图：

通信结束后再次查看主机PC0.PC1和PC4的ARP缓存：


可以看到主机PC0的ARP高速缓存中已经保存了主机PC1,PC4的IP地址和MAC地址的映射关系。
主机PC1和PC4的ARP高速缓存中都已分别保存了主机PC0的IP地址和MAC地址中的映射关系。
